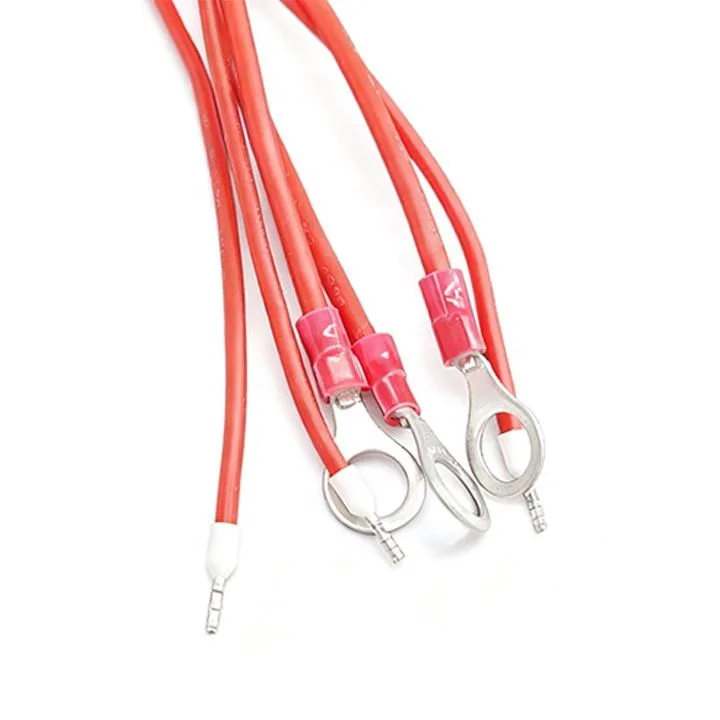

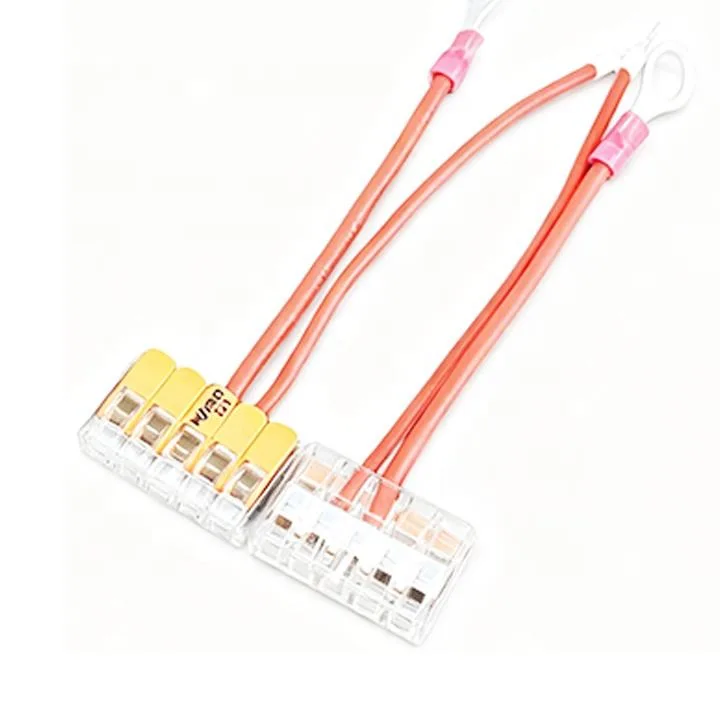

Arnés de control de servomotor con conector rápido de cable | Ensamblaje paralelo de cobre estañado
Este arnés de cableado personalizado integra terminales de conector rápido de cobre estañado de alta conductividad, diseñados específicamente para el control de servomotores y la distribución de energía. Admite conexiones paralelas eficientes de múltiples cables, simplificando el enrutamiento complejo en circuitos automotrices, domótica y equipos industriales. Ofrecemos ensamblajes listos para instalar adaptados a sus requisitos de longitud y calibre.
Soluciones de cableado paralelo eficientes para servos y automatización
Ofrecemos arneses de control preensamblados con terminales de conexión rápida. Diseñados para agilizar la conexión en paralelo de múltiples cables en servomotores y circuitos automotrices, garantizando una conductividad estable y resistencia a la oxidación.
| Característica de ensamblaje | Material y especificación | Valor de integración de Kaweei |
|---|---|---|
| Material del terminal | Cobre estañado | Excelente conductividad con resistencia a la oxidación mejorada para confiabilidad a largo plazo en ambientes húmedos. |
| Tipo de conexión | Conexión rápida / Empalme paralelo | Diseñamos el arnés para permitir que múltiples cables se conecten simultáneamente, reduciendo el tiempo de instalación hasta en un 50%. |
| Especificaciones del cable | Automotriz (AVSS) o certificado UL | Selección de calibre de cable personalizado (ej. 18-24 AWG) para coincidir con la carga actual de su servo o equipo. |
| Versatilidad de aplicación | Servo / Auto / Hogar | Diseño adaptable adecuado para control de motores de precisión, circuitos de iluminación de vehículos o cableado de hogares inteligentes. |
| Seguridad y pruebas | Fuerza de tracción verificada | Cada engarce de terminal rápido se prueba para garantizar que resista la vibración sin aflojarse. |
Simplifique su cableado con ensamblajes personalizados
Como proveedor especializado de soluciones de arneses de cables, Kaweei transforma terminales y cables sueltos en un producto terminado:
- Ensamblaje de precisión: Manejamos el pelado y engarzado de terminales rápidos, asegurando una conexión hermética al gas que la instalación manual en campo a menudo carece.
- Ramificación personalizada: Podemos fabricar arneses complejos de cadena tipo margarita en paralelo, permitiendo que una fuente de energía controle múltiples servomotores o dispositivos.
- Abastecimiento de materiales: Utilizamos terminales de cobre estañado de alta calidad para evitar el óxido y la degradación de la señal con el tiempo.
Especificaciones técnicas
| Tipo de cable | HOOK-UP Wire |
| Calibre del cable (AWG) | 16AWG |
| Material del conductor | Tinned Copper |
| Material de la cubierta exterior | PVC |
| Tensión nominal | 300V |
| Temperatura nominal | 80°C |

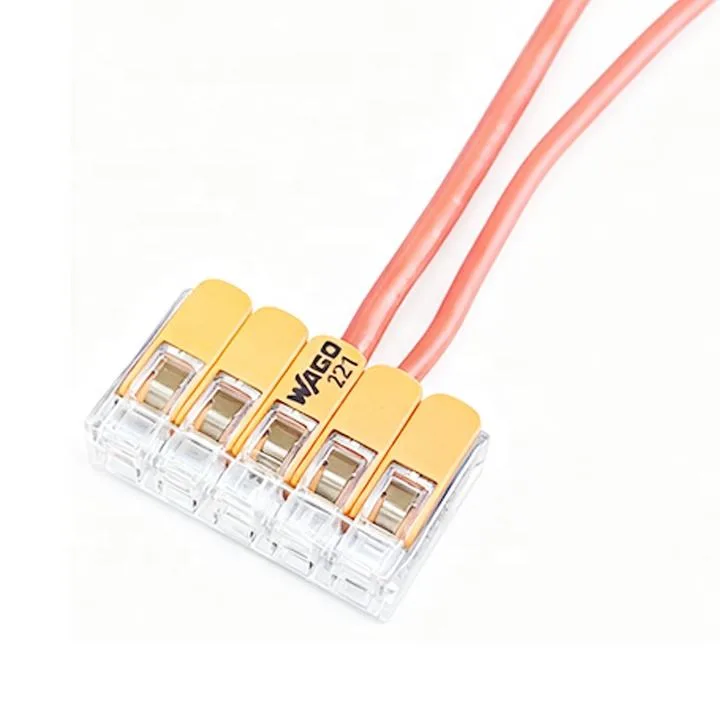

| Tipo de conector | WAGO 221 5PIN PLUG |
Características principales
Diseño Poka-Yoke (Anti-error)
Diseño único de polarización física que evita conexiones forzadas o incorrectas, permitiendo el acoplamiento a ciegas.
Fácil instalación
Dimensiones de interfaz estandarizadas para un montaje y desmontaje rápido, reduciendo costes de mantenimiento in situ.
Ecológico
Materiales conformes a las directivas RoHS 2.0 y REACH, libres de halógenos y no contaminantes.
Certificación Múltiple
Productos con certificaciones autorizadas como CE, UL, TUV, garantizando fiabilidad para el mercado global.
