Assemblage de câble D-Sub pour ordinateur

Assemblage de câble D-Sub pour ordinateur

• 2025-03-13 20:56:39
• par Admin

Origine et développement :D-sub câbles L'utilisation de l'interface a commencé dans les années 1960, principalement pour la transmission de données entre ordinateurs et périphériques externes. Avec l'innovation continue et le développement de la technologie informatique, les câbles D-sub sont progressivement devenus un outil important pour la connexion de divers appareils électroniques.

Définition : Un câble D-sub est un câble de connexion couramment utilisé pour la transmission de données et de signaux. Il peut transmettre plusieurs types de signaux, y compris des signaux analogiques, des signaux numériques et des signaux de puissance.

Matériaux du câble D-Sub :

• Matériau conducteur : cuivre, cuivre en étain.
• Matériau d'isolation : Polyester Expandant Braided Sleeving
• Matériaux du bouclier : Braid shield
• Matériau du connecteur : PBT D-SUB standard, soudure noire, coque en alliage de zinc (MH) + vis

Caractéristiques structurelles :

Cable : Les câbles D-sub sont généralement composés de plusieurs fils, qui sont utilisés pour transmettre différents signaux. Afin de réduire les interférences du signal, les câbles sont généralement blindés, par exemple en ajoutant une couche de blindage. Les matériaux de blindage courants comprennent la feuille de cuivre, le filet tressé, etc.

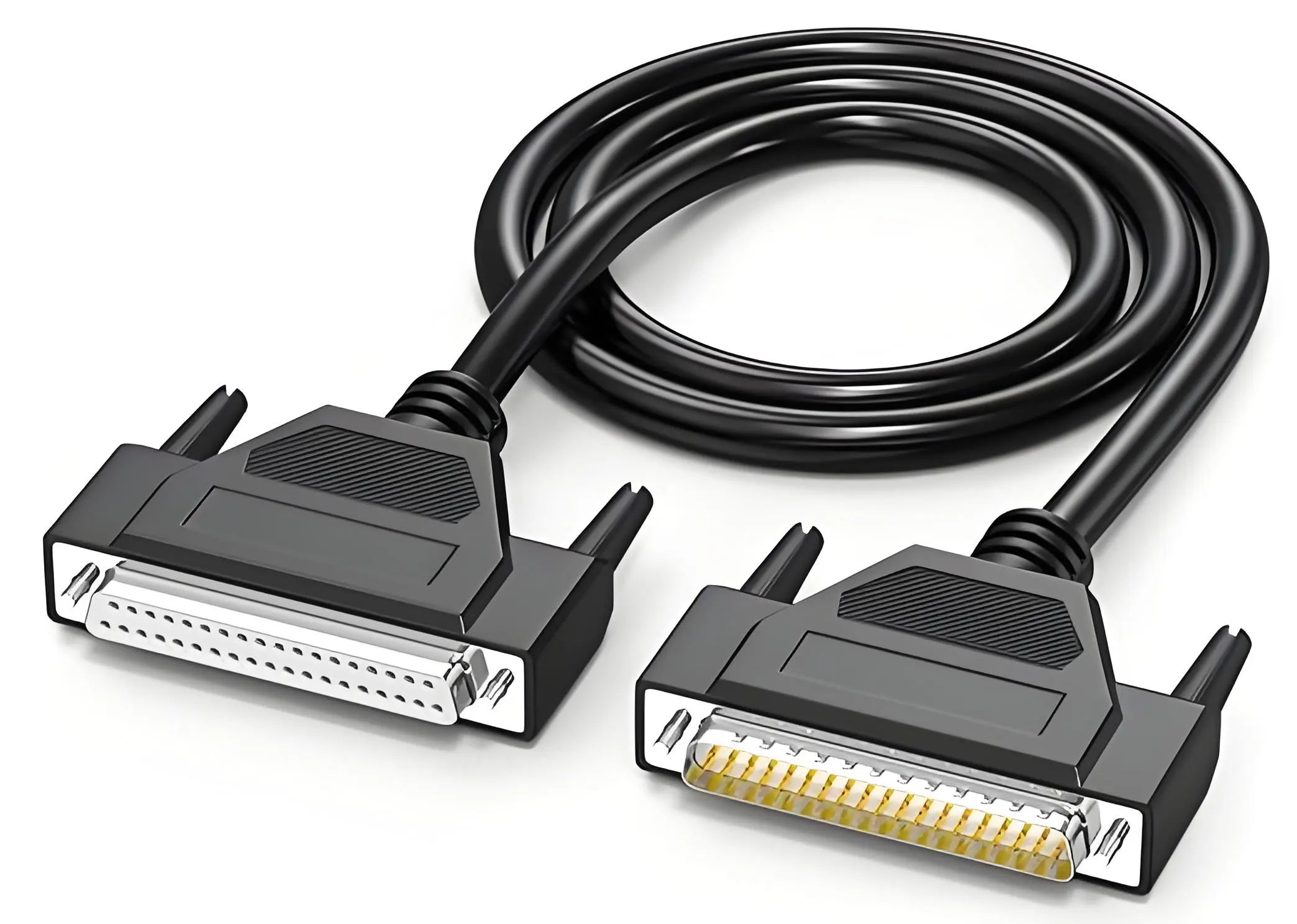

Connecteur : Le connecteur D-sub est trapézoïdal et possède des broches et des arrangements différents. Les courants comprennent DB9, DB15, DB25, DB37, etc., s'adapter aux différents scénarios d'application et aux exigences de transmission du signal.

Champs d'application

Champ informatique : Il est couramment utilisé pour connecter des périphériques informatiques tels que des équipements analytiques, des moniteurs, des imprimantes, des scanners, etc., pour réaliser la transmission de données et la communication entre les ordinateurs et les dispositifs externes.

Matériel de communication : Utilisé pour connecter divers dispositifs de réseau, tels que les stations de base de communication, les radios et autres équipements de communication pour assurer la transmission stable des signaux de communication.

Contrôle industriel : Dans les lignes de production d'automatisation industrielle, les câbles D-sub sont utilisés pour connecter des équipements de contrôle industriels tels que des capteurs, des onduleurs, etc., pour réaliser une interaction de données en temps réel et la transmission de commandes de contrôle entre les appareils.

Domaine des équipements médicaux : peut être connecté à des équipements médicaux tels que des électrocardiographes, des échographes B, des machines à rayons X, des moniteurs, etc., transmettre des données médicales et des signaux de commande, pour assurer le fonctionnement correct des équipements médicaux et la transmission sécurisée des données.

Équipement électronique de l'aviation : à l'intérieur de l'avion, les câbles D-sub sont utilisés pour connecter des équipements avioniques tels que les systèmes de navigation, les radars, les équipements de communication, etc., assurer une communication fiable et un travail collaboratif entre les systèmes d'aéronef.

Dans les applications pratiques, les différents appareils et environnements imposent des exigences variables sur la longueur, le type de connecteur, la configuration des broches et la méthode de blindage des câbles D-sub. Par conséquent, les assemblages de câbles D-sub personnalisés sont souvent le choix optimal pour assurer une transmission fiable du signal et une interconnexion précise des appareils dans des scénarios spécifiques. Les principales considérations pour la personnalisation incluent :

• Type de connecteur et nombre de broches : Sélectionnez la variante D-sub appropriée (par exemple, DB9, DB15, DB25) en fonction des exigences en matière d'interface et de signal de l'équipement.
• Matériaux conducteurs et blindage : Choisissez des conducteurs en cuivre ou en cuivre étanché pour une conductivité optimale, associés à des options de blindage appropriées telles que des feuilles de cuivre ou des boucliers tressés pour assurer l'intégrité du signal et la protection contre les EMI / RFI.
• Longueur du câble et matériau de la gaine : Définissez la longueur requise en fonction de l'environnement d'installation et sélectionnez des gaines extérieures résistantes à l'abrasion, à la tolérance aux hautes températures ou aux propriétés ignifuges.
• Méthode de terminaison du connecteur : En fonction de l'application, adoptez des techniques de soudure, de crimpage ou de surmoulage pour garantir la résistance mécanique et la fiabilité à long terme.

Avec des années d'expertise dans la fabrication et la personnalisation de faisceaux de fil, Kaweei fournit des solutions de câbles D-sub sur mesure conçues pour répondre aux besoins divers des clients. Que ce soit pour les périphériques informatiques, l'automatisation industrielle, les dispositifs médicaux ou l'électronique aérospatiale, Kaweei fournit des assemblages de câbles de haute qualité, durables et fiables. Soutenue par une équipe d'ingénieurs qualifiés et des processus d'assurance qualité rigoureux, Kaweei garantit des performances robustes et une transmission sécurisée de données et d'énergie dans les applications critiques.

FAQ 1 : Qu 'est-ce qui peut être personnalisé dans les assemblages de câbles Kaweei D-sub ?

Type de connecteur, nombre de broches, matériaux de conducteur / blindage, longueur de câble, gaine et méthode de terminaison.

FAQ 2 : Comment Kaweei garantit-il la qualité ?

Production certifiée ISO stricte, test électrique à 100% et vérification de durabilité.

FAQ 3 : Où sont couramment utilisés les câbles Kaweei D-sub ?

Informatique, automatisation industrielle, dispositifs médicaux et électronique aérospatiale.
