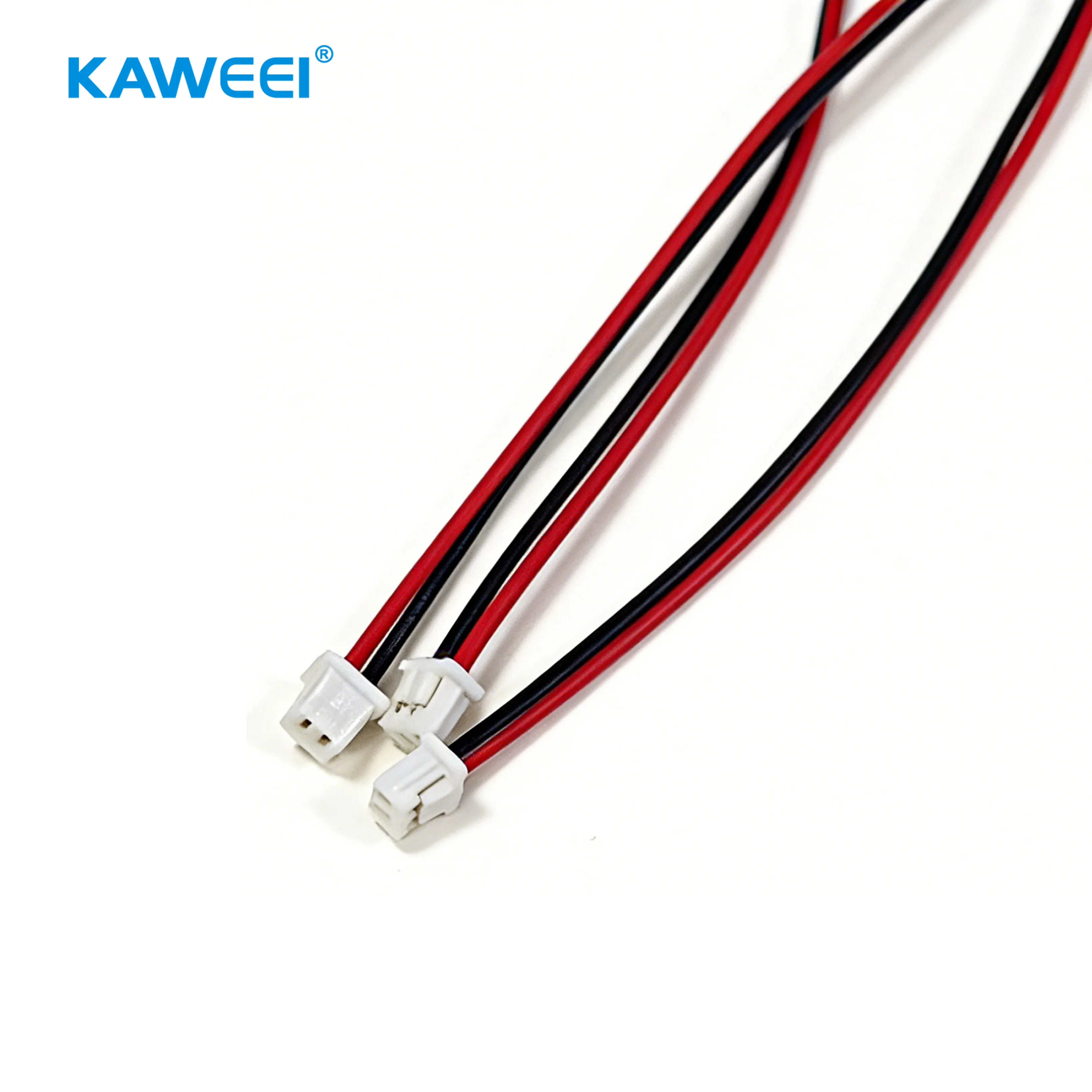

Cablaggio Personalizzato a Passo 1,25mm | Assemblaggio Compatibile Molex 51021 & 215759
Progettato per elettronica compatta, questo cablaggio personalizzato a 2 conduttori presenta connettori a passo 1,25mm terminati con precisione (compatibili con le serie Molex PicoBlade™ 51021 e Micro-Lock 215759). Offre una trasmissione affidabile di segnale e potenza per elettronica di consumo e apparecchiature industriali con vincoli di spazio, garantendo un'interfaccia di accoppiamento sicura e prestazioni di crimpatura durevoli.
Soluzioni di Interconnessione Micro-Passo: Assemblaggio Filo 1,25mm
Kaweei è specializzata nell'assemblaggio ad alta precisione di cablaggi a passo fine. Per applicazioni che richiedono connessioni a passo 1,25mm—come le serie Molex 51021 (PicoBlade) e 215759—forniamo servizi di terminazione di grado industriale. Colmiamo il divario tra componenti grezzi e assemblaggi finiti, risolvendo la difficoltà di crimpare terminali microscopici per dispositivi di consumo e industriali.
| Spec. Componente | Dettaglio (Rif. MPN) | Valore di Personalizzazione Kaweei |
|---|---|---|
| Connettore A | Stile Molex 51021-0200 | Crimpatura di Precisione: Terminare i minuscoli contatti 50079-8000 richiede macchinari automatizzati. Assicuriamo che l'altezza e la larghezza della crimpatura rispettino rigorosi standard IPC per prevenire connessioni allentate. |
| Connettore B | Stile Molex 215759-1002 | Flessibilità di Fornitura: Possiamo fornire alloggiamenti e terminali originali Molex (206460-0011) o equivalenti di alta qualità ed economici a seconda del budget del progetto e dei requisiti della distinta base (BOM). |
| Configurazione del Filo | Filo Discreto a 2 Anime (2C) | Selezione del Filo: Selezioniamo l'AWG appropriato (tipicamente 26-32 AWG per passo 1,25mm) con isolamento classificato UL (es. UL1007, UL1061) per adattarsi perfettamente all'interno dell'alloggiamento del connettore senza forzare. |
| Dimensione del Passo | 1,25mm (Passo Fine) | Risparmio di Spazio: Progettato per PCB ad alta densità dove lo spazio è prezioso, garantendo una connessione a basso profilo per involucri di dispositivi compatti. |
| Controllo Qualità | Test di Forza di Trazione | Affidabilità: I micro-connettori sono fragili. Eseguiamo test di forza di trazione sui terminali crimpati per verificare la resistenza meccanica prima dell'inserimento nell'alloggiamento. |
Perché l'Assemblaggio Automatizzato è Importante per il Passo 1,25mm
Nel mondo della microelettronica, gli strumenti manuali sono spesso insufficienti. Kaweei offre coerenza attraverso l'automazione:
- Nessun "Ritiro": Ispezioniamo ogni connettore per garantire che la lancia di bloccaggio del terminale sia completamente innestata nell'alloggiamento, impedendo ai fili di uscire durante le vibrazioni.
- Lunghezze Personalizzate: Che abbiate bisogno di un ponticello corto da 50mm o di una lunga tratta da 1000mm, tagliamo e speliamo i fili secondo le vostre esatte specifiche.
- Assemblaggio Misto: Possiamo terminare un'estremità con questi connettori da 1,25mm e l'altra estremità con fili spelati o diversi tipi di connettori (USB, JST, ecc.) per adattarsi al design specifico della vostra scheda.
Specifiche tecniche
| Tipo di cavo | Single Core |
| Tipo di connettore | Molex 1.25mm pitch |
| Materiale della guaina esterna | PVC |
| Applicazione | Industrial Equipment and Consumer Electronics |
Caratteristiche principali
Ampio intervallo di temperatura
Progettato per operare da -40°C a +105°C, garantendo stabilità dal freddo esterno estremo alle alte temperature in officina.
Resistente alle vibrazioni
Meccanismi speciali di bloccaggio a vite o a scatto, assicurando connessioni salde anche in ambienti con forti vibrazioni.
Facile installazione
Dimensioni dell'interfaccia standardizzate per montaggio e smontaggio rapidi, riducendo i costi di manutenzione in loco.
Certificazione Multipla
Prodotti certificati CE, UL, TUV, garantendo affidabilità per il mercato globale.
