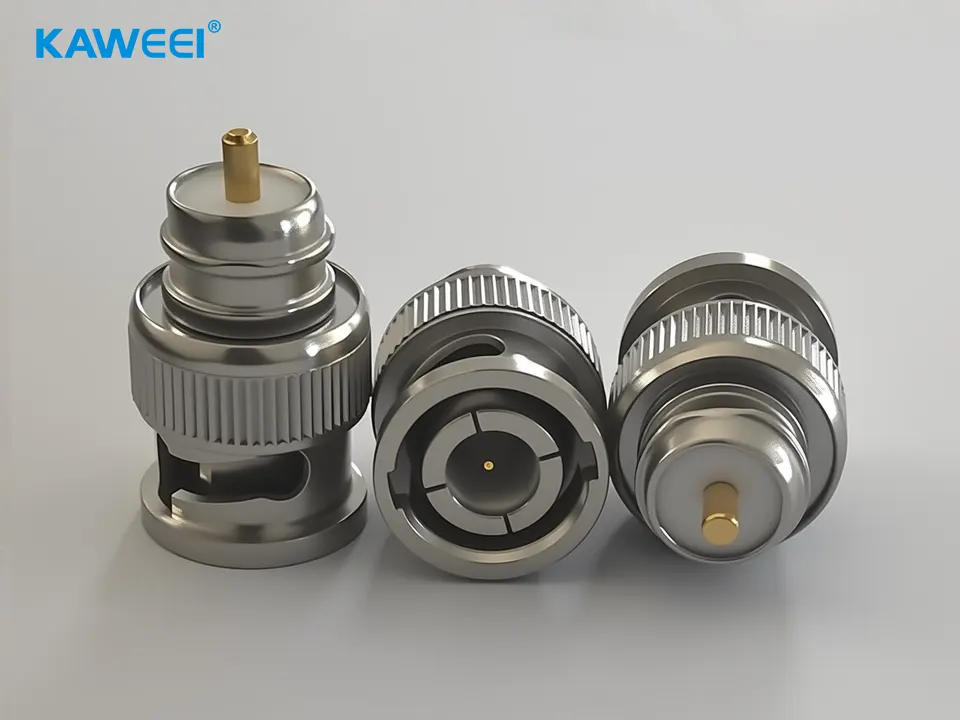

Il connettore BNC è un connettore a radio frequenza (RF) in miniatura originariamente sviluppato per applicazioni a bassa frequenza.

Questo connettore circolare a connessione / disconnessione rapida impiega un meccanismo di bloccaggio a baionetta a doppio stampo, che consente agli utenti di ruotare e impegnarlo in modo sicuro. Un clic tattile indica un collegamento sicuro; la rotazione inversa disengage il connettore.

Il connettore BNC prende il nome dai suoi inventori: Paul Neill di Bell Labs e Carl Concelman di Amphenol, con l'acronimo derivato dai loro cognomi. Tuttavia, la designazione ha alcune variazioni: "B" è comunemente interpretato come Bayonet (Bayonet Neill-Concelman), mentre alcune fonti suggeriscono che sta per "Baby" (Baby Neill-Concelman), riferendosi alle dimensioni compatte del connettore adatto per cavi coassiali di diametro più piccolo. Altre varianti includono il Baby N Connector, il Baby Neill Constant e il British Naval Connector

Neill ha anche sviluppato il connettore di tipo N, e Concelman ha sviluppato il connettore di tipo C. Combinando elementi di questi disegni, hanno creato il connettore TNC - una variante filettata Neill-Concelman. Il connettore TNC offre prestazioni superiori rispetto al connettore BNC alle frequenze a microonde.

Principali componenti

• Pin centrale: il plug ospita un pin metallo, mentre il jack è dotato di un ricevitore corrispondente.
• Isolatore dielettrico: Situato tra il pin centrale e il guscio esterno, mantiene lo spaziamento coassiale e garantisce un 'impedenza costante (di solito 50 Ω o 75 Ω).
• Conduttore esterno: alloggiamento metallico cilindrico collegato allo strato di protezione del cavo coassiale.
• Bayonet Lock: Lo strato esterno presenta un nutto di accoppiamento con due orecchie sporgenti; il jack ha slot abbinati per un impegno sicuro.
• Terminazione del cavo: meccanismo per fissare il cavo coassiale alla spina BNC.

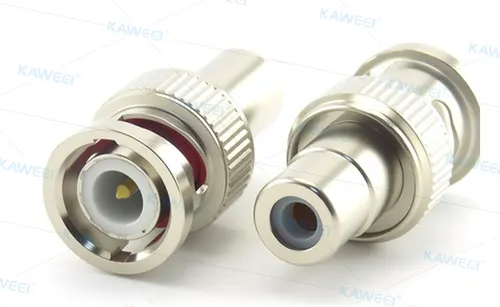

• Plug & Jack: il plug ha un pin centrale e un nutto di accoppiamento rotabile; il jack ha un ricevitore e fenti per l'impegnazione del plug.

Tipi di connettore BNC

• Tipo di saldatura: richiede saldatura, comunemente utilizzato in laboratorio e produzione a basso volume.
• Tipo di crimpaggio: richiede uno strumento di crimpaggio, ideale per installazioni di ingegneria e assemblaggi personalizzati ad alto volume.
• Tipo di vite: fissato tramite viti senza saldatura o crimpaggio; comodo ma leggermente meno robusto.
• Tipo Twist-On: torcia direttamente sul cavo; veloce e semplice, ma offre prestazioni inferiori.

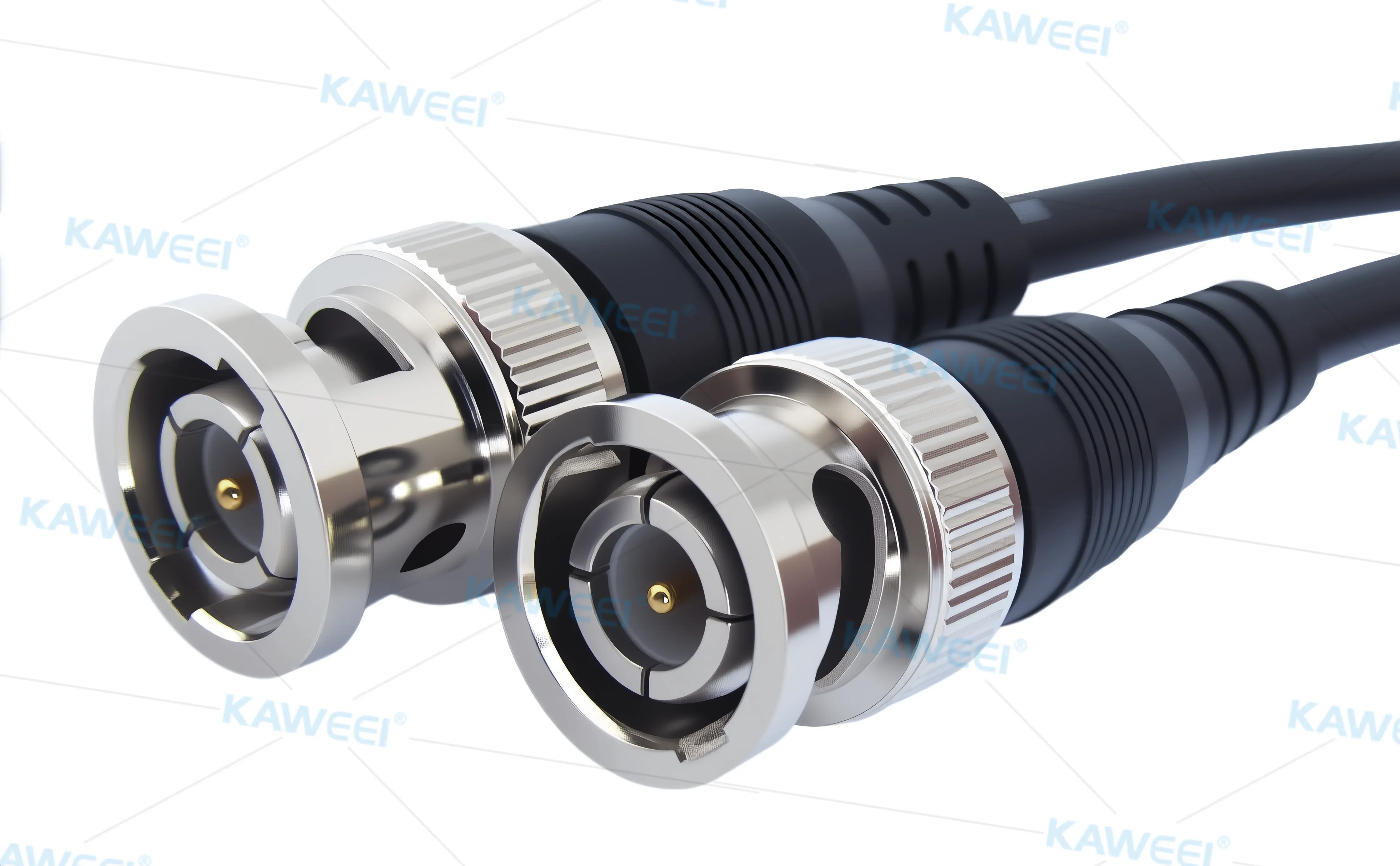

Kaweei BNC Connector Harness Personalizzazione FAQ

Quali tipi di connettori BNC possono essere personalizzati?

Maschio (plug) e femmina (jack), compresi i tipi di saldatura, crimp, vite e torsione.

Quali lunghezze di arni BNC possono essere personalizzate?

Da pochi centimetri a decine di metri, completamente su misura per le esigenze del progetto.

Quali applicazioni sono supportate?

Sorveglianza CCTV, trasmissione televisiva, comunicazioni RF, strumenti di test e misurazione e altre applicazioni professionali.

Lead time e quantità di ordine?

Sono disponibili campioni in piccoli lotti; la produzione in serie dipende dalla quantità e dalla lunghezza del cavo. Il lead time standard è 14 - 21 giorni lavorativi.

Quali garanzie di qualità sono fornite?

Testato al 100% per l'abbinamento della continuità e dell 'impedenza, utilizzando connettori di alta qualità e schermatura per durabilità e prestazioni affidabili.
