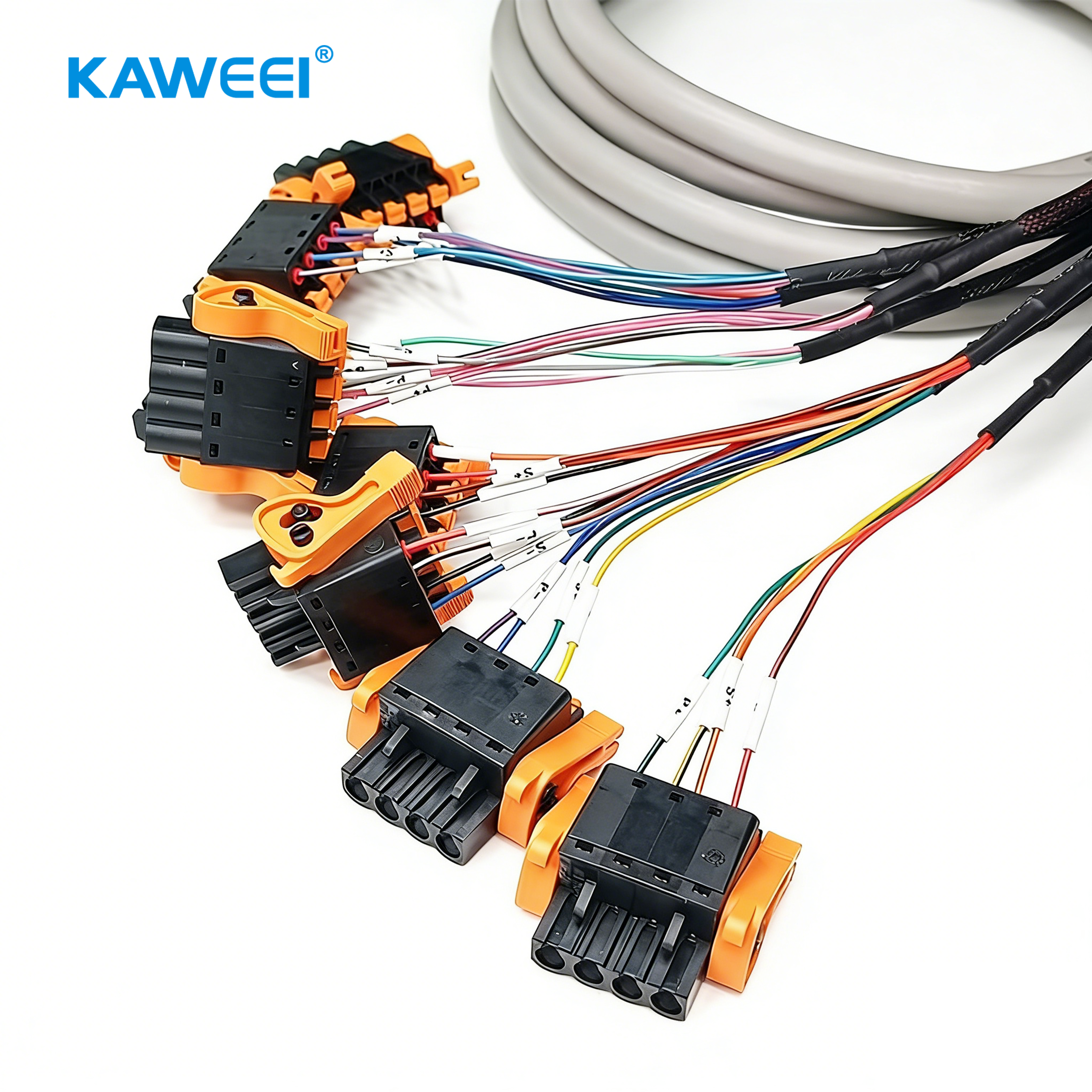

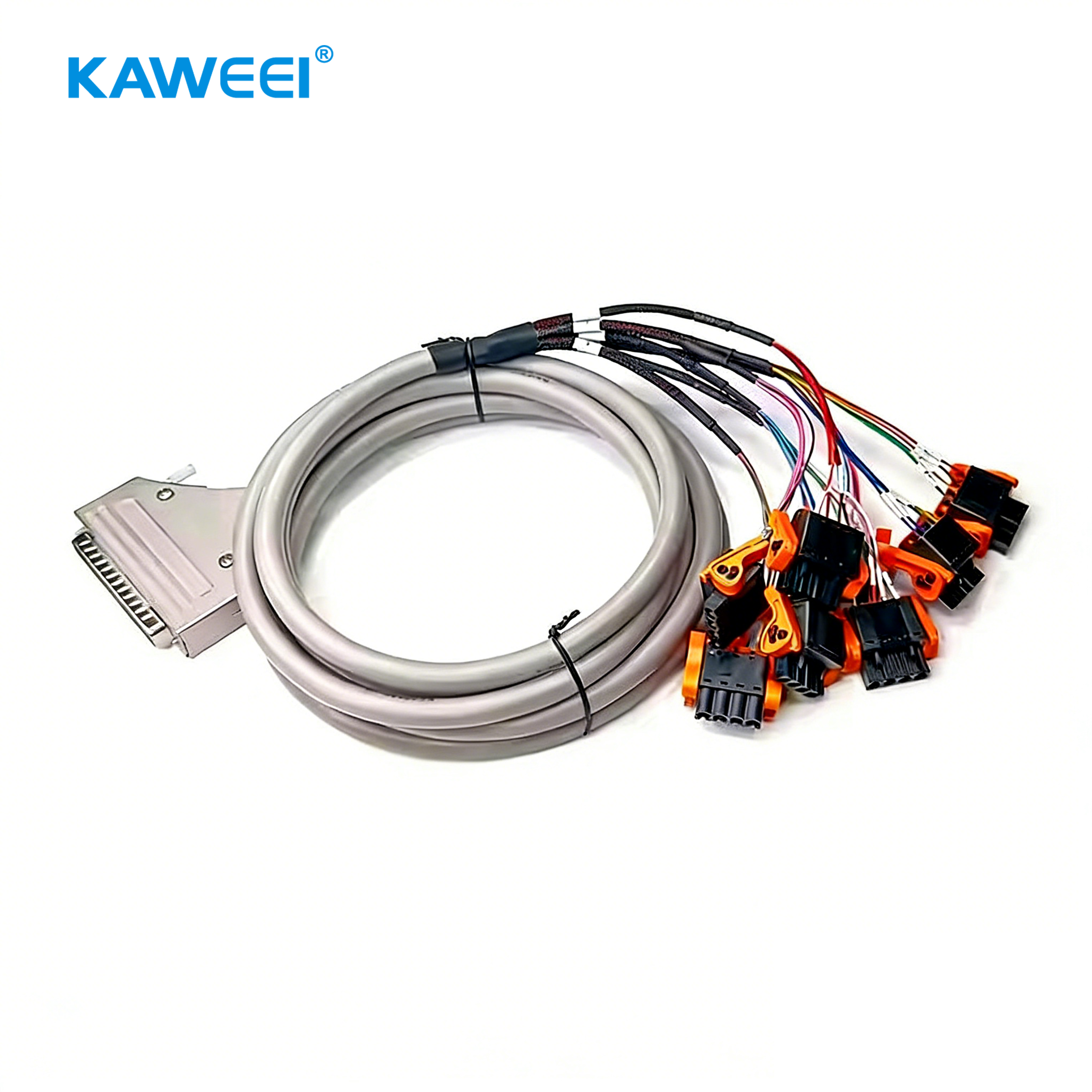

D-SUB 37P 公头转 8x Weidmüller 4-Pin 接线端子分支线缆
参考价格:
$1.99
-
$2.49
* 最终价格取决于采购数量和规格。
1. 线材规格：UL2464 26AWG 多芯分支线 2. 连接器规格：P1 至 P2-P9 连接器，Weidmüller:1014140000:接线端子插头 4Pin，5.08mm 间距； D-SUB 37P 公头 PBT：黑色焊线式，D-SUB 37P 锌合金外壳。 3. 应用领域：工业控制设备的信号传输场景
定制 I/O 分支解决方案：D-Sub 转接线端子
Kaweei 专注于制造连接高密度控制器与现场布线的复杂分支线缆。这款定制组件将高密度 D-SUB 37 Pin 接口分流为 8 组独立的 Weidmüller 风格接线端子。我们专注于可靠的信号分配、坚固的应力消除和精确的引脚映射，以简化您的工业控制柜布线。
| 组装区域 | 组件细节 | Kaweei 定制价值 |
|---|---|---|

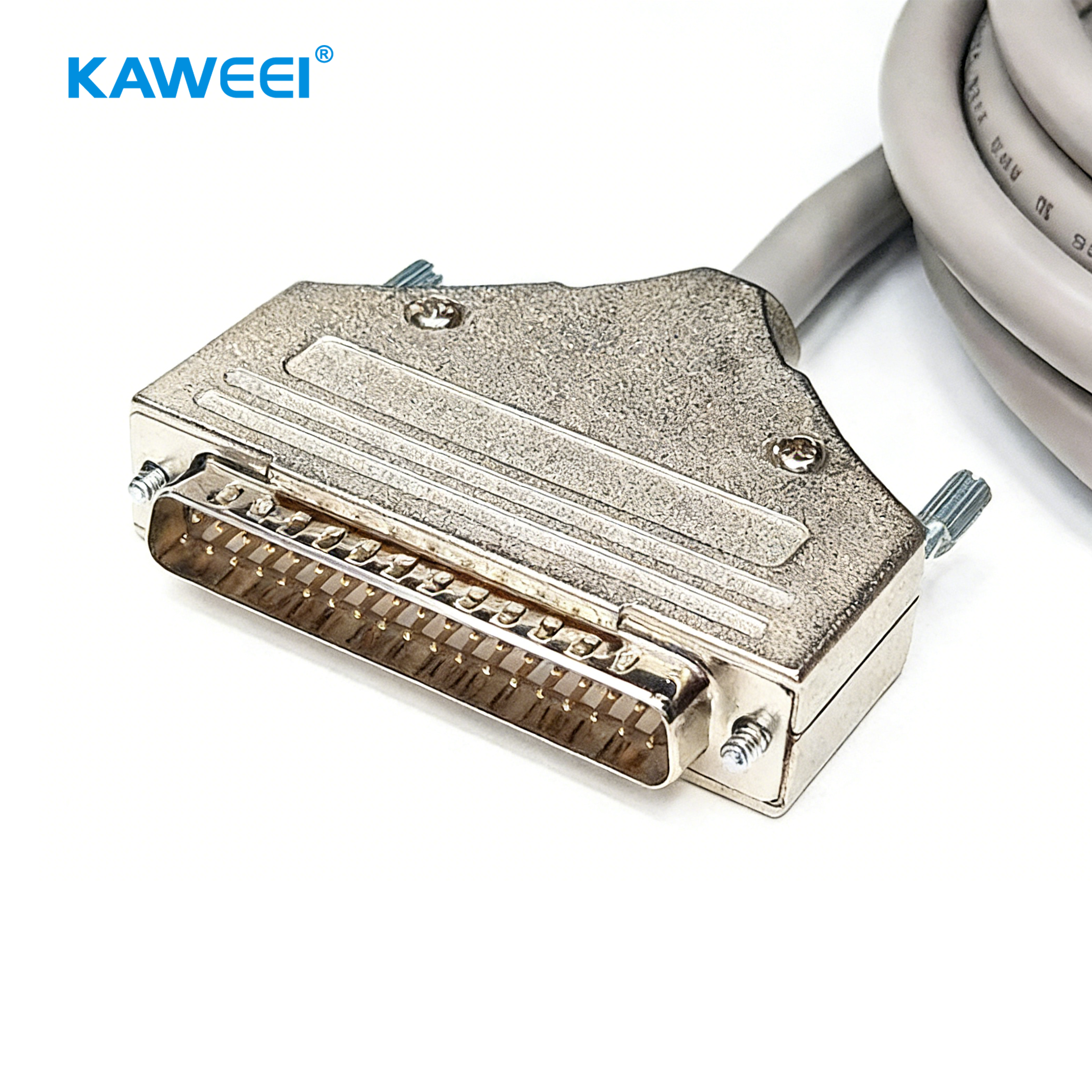

| 控制器接口 | D-SUB 37-Pin 公头 (DB37) | 安全匹配： 我们使用坚固的金属或金属化塑料护罩及手拧螺丝（4-40 UNC 或 M3）进行组装，确保与您的 DAQ 卡或 PLC 建立接地且抗振的连接。 |
| 分配逻辑 | 8x 分支扇出 | 扇出长度： 与标准模制电缆不同，我们定制每条“尾线”（通向接线端子的导线）的长度，以完美匹配您特定的机柜布局。 |
| 现场接口 | 4-Pin 接线端子 | 连接器采购： 我们采购原厂 Weidmüller 或兼容的可插拔接线端子（3.50mm / 5.08mm 间距），以匹配您现有的设备插座。 |
| 引脚映射 | 定制接线图 | 我们要对自动切割和剥线机进行编程，以遵循您确切的引脚定义，确保 37 条信号线无误地路由到正确的端子引脚。 |
| 标识 | 标签系统 | 清晰标记： 我们在 8 个分支（例如 CH1 - CH8）和单根导线上应用热缩标签或旗型标签，使现场安装和故障排除变得轻松。 |
消除现场布线的复杂性
手工将 37 根单独的导线连接到螺丝端子既耗时又容易出错。Kaweei 提供“即插即用”的解决方案：

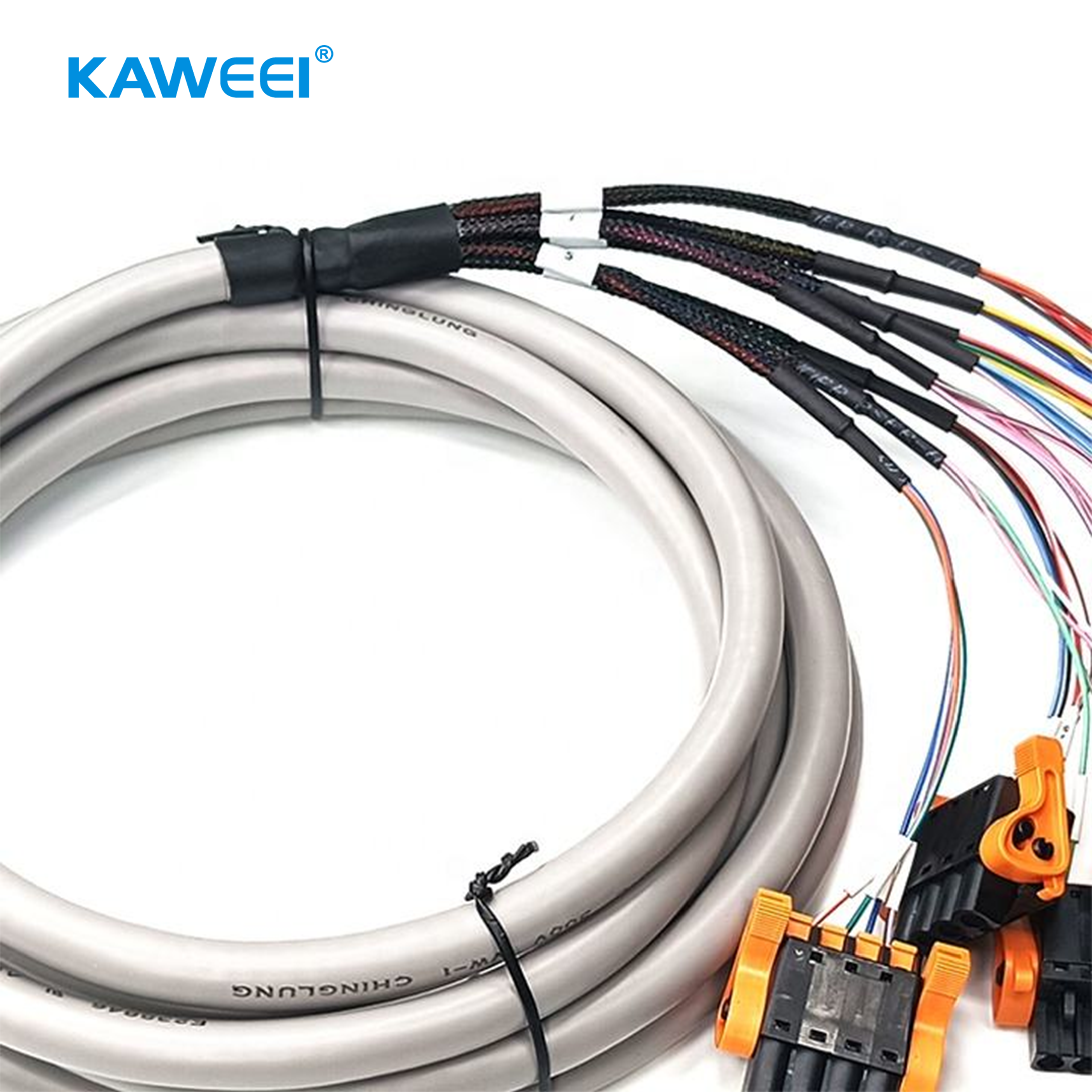

- 线缆管理： 我们使用热缩套管或编织套管管理从主束到 8 个分支的过渡，以防止缠结并防止磨损。
- 导线端接： 进入接线端子的每根导线都装有由精密机械压接的管状端子（ferrule），确保气密性连接，不会随时间松动。
- 100% 电气测试： 我们根据您的原理图测试每一个点对点连接，以确保在产品出厂前零交叉接线或短路。
技术规格
| 线材类型 | UL2464 Multic Core Cable |
| 连接器类型 | Weidmüller Connector |
| 导体材质 | Copper |
| 应用领域 | Analytical Equipment Research |
| 技术特性 | Contains 8 pairs of twisted wires |
产品核心特性
宽温工作
-40°C至+105°C宽温域设计，从极寒户外到高温车间均可稳定运行。
易于安装
标准化接口尺寸，支持快速安装与拆卸，有效降低现场施工维护成本。
环保
全系材料符合RoHS 2.0及REACH环保指令，无卤素，对环境无污染。
多重国际认证
产品通过CE、UL、TUV等多项权威认证，品质可靠，通行全球市场。
