Pogo Pins para Aplicaciones de Arnés de Cables

Pogo Pins para Aplicaciones de Arnés de Cables

• 2025-07-11 10:32:18
• -- Kaweei.cgj

Los Pogo Pins son pequeños pines de contacto eléctrico con un mecanismo de resorte interno diseñado para garantizar un contacto eléctrico fiable. Son uno de los tipos más comunes de conectores de resorte, ampliamente adoptados en diversas aplicaciones electrónicas e industriales. Los pogo pins desempeñan un papel crucial en la industria del arnés de cables al proporcionar conexiones eléctricas de alta fiabilidad y resistencia a las vibraciones, especialmente adecuados para aplicaciones que requieren ciclos de acoplamiento frecuentes y espacio limitado.

Los componentes principales de los Pogo Pins incluyen:

• Émbolo/Punta: Responsable de contactar con la superficie de acoplamiento y conducir la corriente. Generalmente está chapado en oro o hecho de otros materiales resistentes al desgaste para garantizar una excelente conductividad y resistencia a la corrosión.
• Resorte: Ubicado dentro del núcleo del pin, proporciona una fuerza de resorte estable para mantener una presión de contacto constante y uniforme contra la superficie de acoplamiento, asegurando una conexión fiable.
• Carcasa/Cuerpo: Encierra el émbolo y el resorte, guiando el movimiento del émbolo y protegiendo la estructura interna, además de servir como parte del contacto eléctrico.
• Cola: Se utiliza para conectar a PCBs o arneses de cables, disponible en varias formas como pads de soldadura, pines o terminales de crimpado.

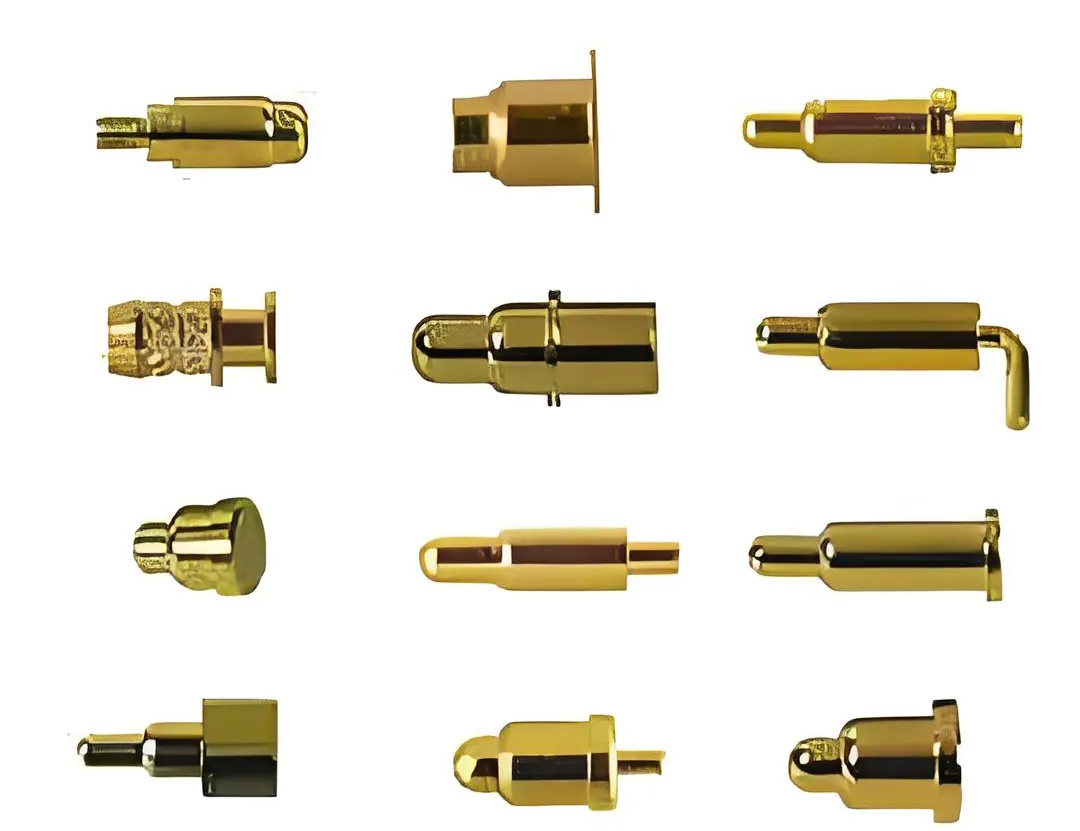

Tipos comunes de Pogo Pins:

• Pogo Pins Estándar: Adecuados para la mayoría de escenarios de prueba y conexión.
• Pogo Pins de Carrera Larga: Soportan un mayor recorrido de compresión, ideales para aplicaciones con mayores tolerancias de acoplamiento.
• Pogo Pins Micro: Tamaño compacto, diseñados para electrónica de precisión y productos de consumo.
• Pogo Pins de Lámina de Resorte: Cuentan con un diseño de lámina de resorte para mejorar la elasticidad y durabilidad.
• Pogo Pins de Alta Corriente: Diseñados para la transmisión de alta corriente con cuerpos y resortes de pin especialmente diseñados.

Aplicaciones típicas de los Pogo Pins:

• Prueba de Circuitos Impresos: Utilizados como sondas ICT (Prueba en Circuito) en placas base de teléfonos inteligentes para la prueba eléctrica rápida de chips y circuitos. Por ejemplo, en la línea de producción del Apple iPhone, los pogo pins prueban varios nodos eléctricos en la placa base.
• Interfaces de Carga: Sirven como puntos de contacto para carga inalámbrica en relojes inteligentes (p. ej., Apple Watch) y auriculares inalámbricos (p. ej., AirPods), garantizando una carga estable.
• Conexiones de Módulos Electrónicos: Proporcionan conexiones flexibles entre los módulos de cámara de los teléfonos inteligentes y las placas base, manteniendo una transmisión de señal estable mientras permiten un ligero movimiento.
• Equipos de Automatización: Conexiones eléctricas entre los efectores finales de los robots y los sistemas de control, soportando ciclos de acoplamiento frecuentes y entornos de vibración.
• Dispositivos Médicos: Conectan sensores y placas de control principal dentro de monitores de frecuencia cardíaca portátiles, garantizando señales precisas y fiables.

Preguntas Frecuentes sobre Pogo Pins:

P1: ¿Qué son los pogo pins y por qué son importantes en los arneses de cables?

R: Los pogo pins son pequeños pines de contacto eléctrico con resortes incorporados que proporcionan conexiones fiables y resistentes a las vibraciones. En los arneses de cables, aseguran un contacto eléctrico estable incluso bajo ciclos frecuentes de conexión y desconexión y en espacios reducidos.

P2: ¿Cuáles son los componentes principales de un pogo pin?

R: Un pogo pin consta de un émbolo (punta), un resorte, una carcasa (cuerpo) y una cola, cada uno diseñado para garantizar una presión de contacto constante, durabilidad y fácil conexión a PCBs o arneses de cables.

P3: ¿Qué tipos de pogo pins se utilizan comúnmente?

R: Los tipos comunes incluyen pogo pins estándar, de carrera larga, micro, de lámina de resorte y de alta corriente, cada uno adaptado para aplicaciones específicas, desde la electrónica de precisión hasta la transmisión de alta corriente.

P4: ¿Dónde se utilizan típicamente los pogo pins?

R: Los pogo pins se utilizan en la prueba de circuitos impresos (p. ej., pruebas ICT de teléfonos inteligentes), interfaces de carga (relojes inteligentes, auriculares), conexiones de módulos electrónicos, equipos de automatización y dispositivos médicos.

P5: ¿Cómo puede ayudar Kaweei con las soluciones de arnés de cables que involucran pogo pins?

R: Kaweei es un fabricante profesional de arneses de cables que ofrece soluciones personalizadas que integran pogo pins para satisfacer sus requisitos eléctricos y mecánicos específicos, garantizando alta fiabilidad y rendimiento.
