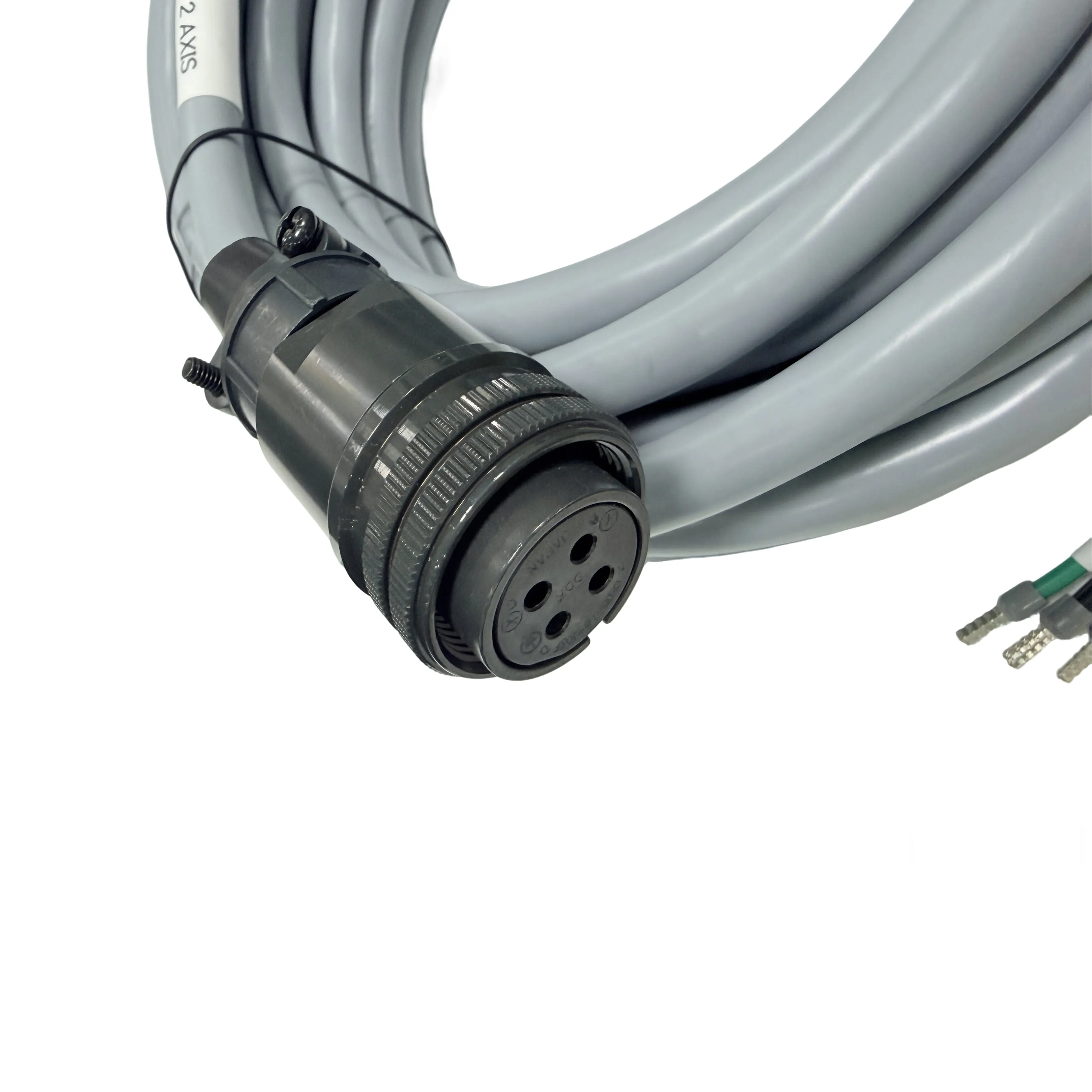

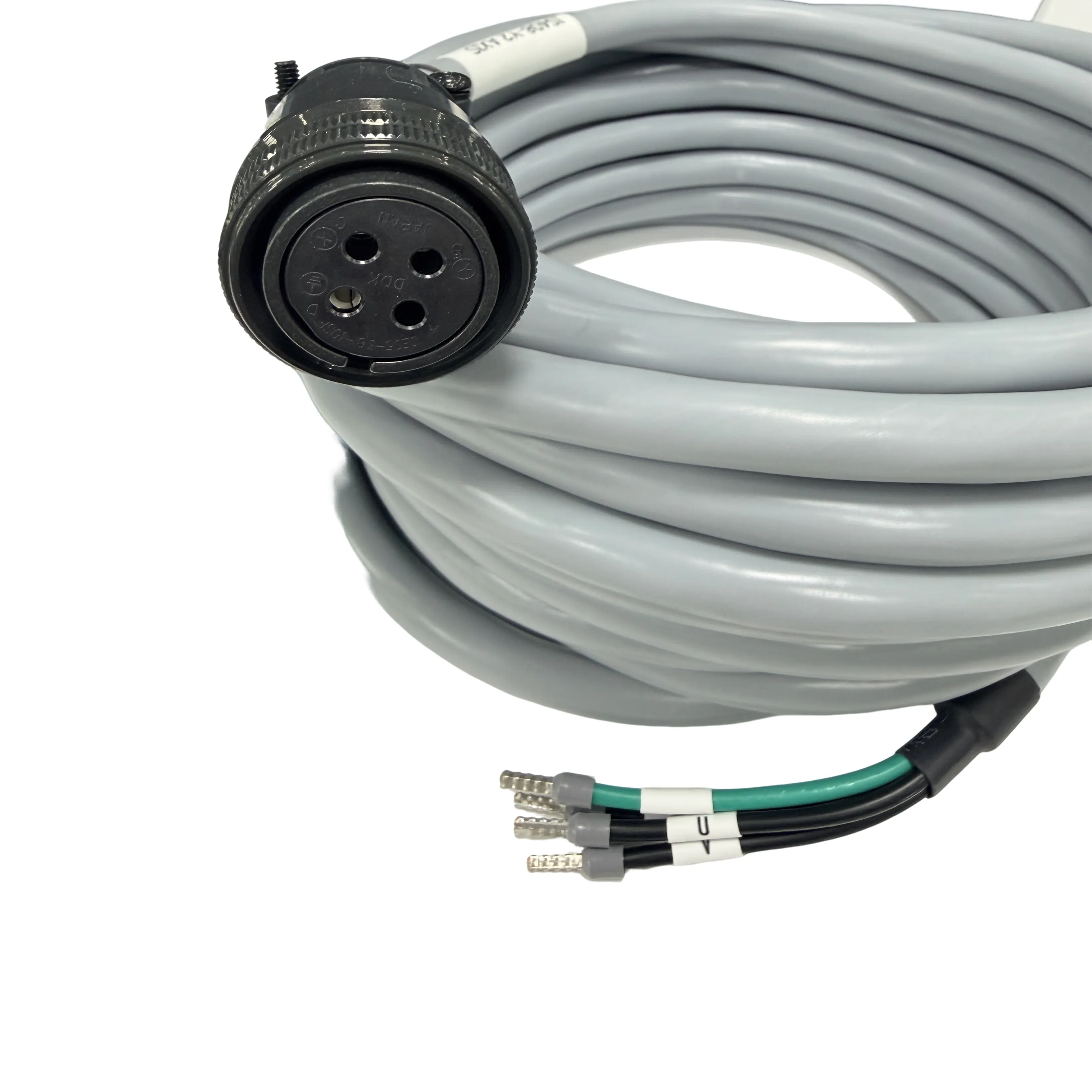

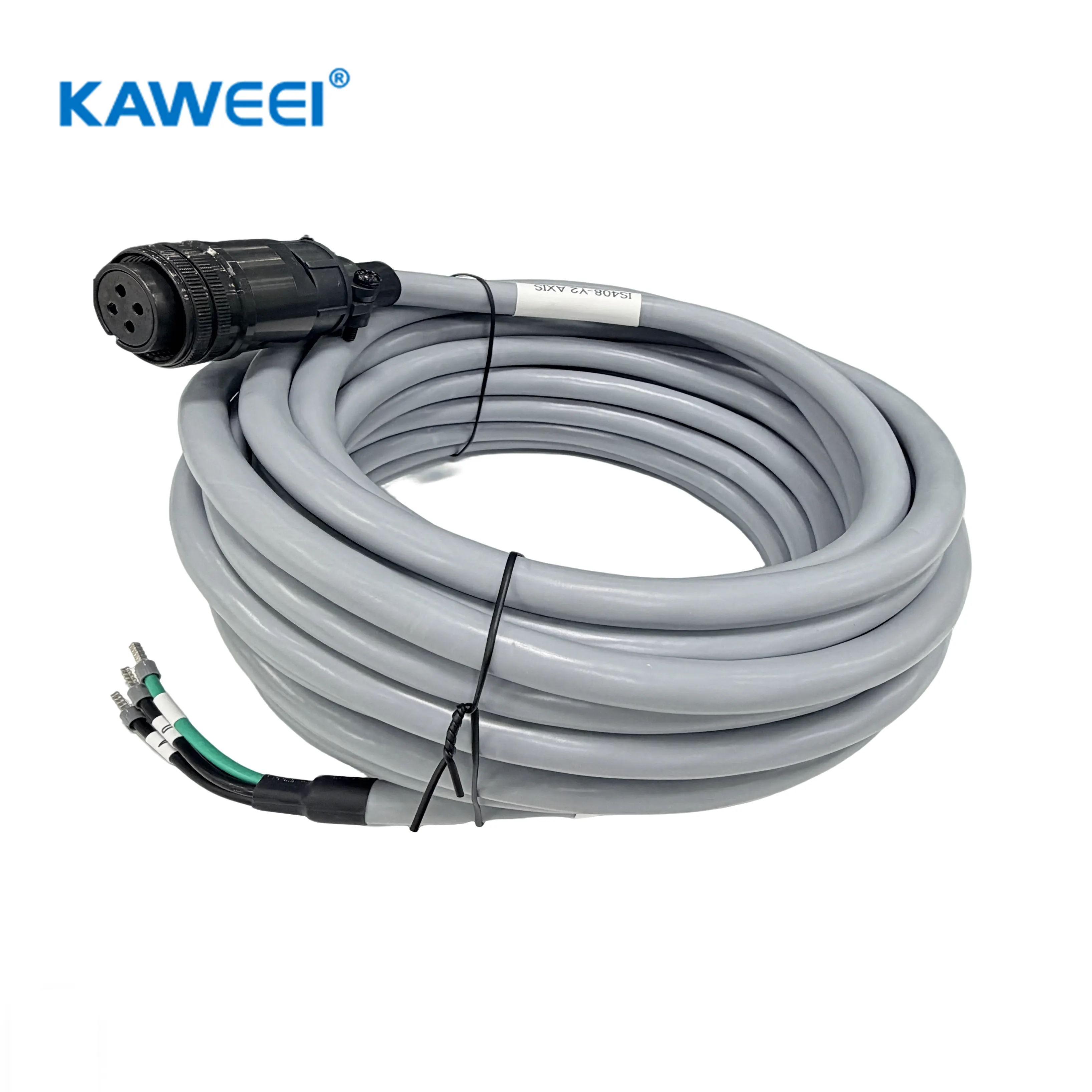

맞춤형 DDK CE05-06A - EDN 터미널 고유연성 케이블 어셈블리 | CNC 드래그 체인 및 글라이딩 시스템용
참조 가격:
$4.20
-
$8.4
* 최종 가격은 수량 및 사양에 따라 달라질 수 있습니다.
이 맞춤형 케이블 어셈블리는 동적 산업 응용 분야를 위해 설계된 견고한 DDK CE05-06A 커넥터와 EDN 터미널을 특징으로 합니다. 고유연성 케이블로 제작되어 CNC 드래그 체인에 최적화되어 있으며 최대 50미터의 비지지 이동 및 글라이딩 거리를 지원합니다. 목재/석재 가공, 포장 및 처리 시스템에 적합합니다.
맞춤형 DDK 서보 및 로봇 케이블 어셈블리
우리는 DDK CE05 시리즈 커넥터를 드라이브 엔드 터미널에 연결하는 고신뢰성 케이블 어셈블리를 설계합니다. 고유연성 성능이 필요한 동적 서보 모터 및 산업용 로봇을 위해 특별히 설계되었습니다.
| 조립 구성 요소 | 사양 표준 | Kaweei 통합 가치 |
|---|---|---|
| 모터 커넥터 | DDK CE05-06A 시리즈 (IP67) | 모터 인터페이스에 따라 정품 DDK 커넥터 또는 호환 원형 커넥터(직선/각진형)를 소싱합니다. |

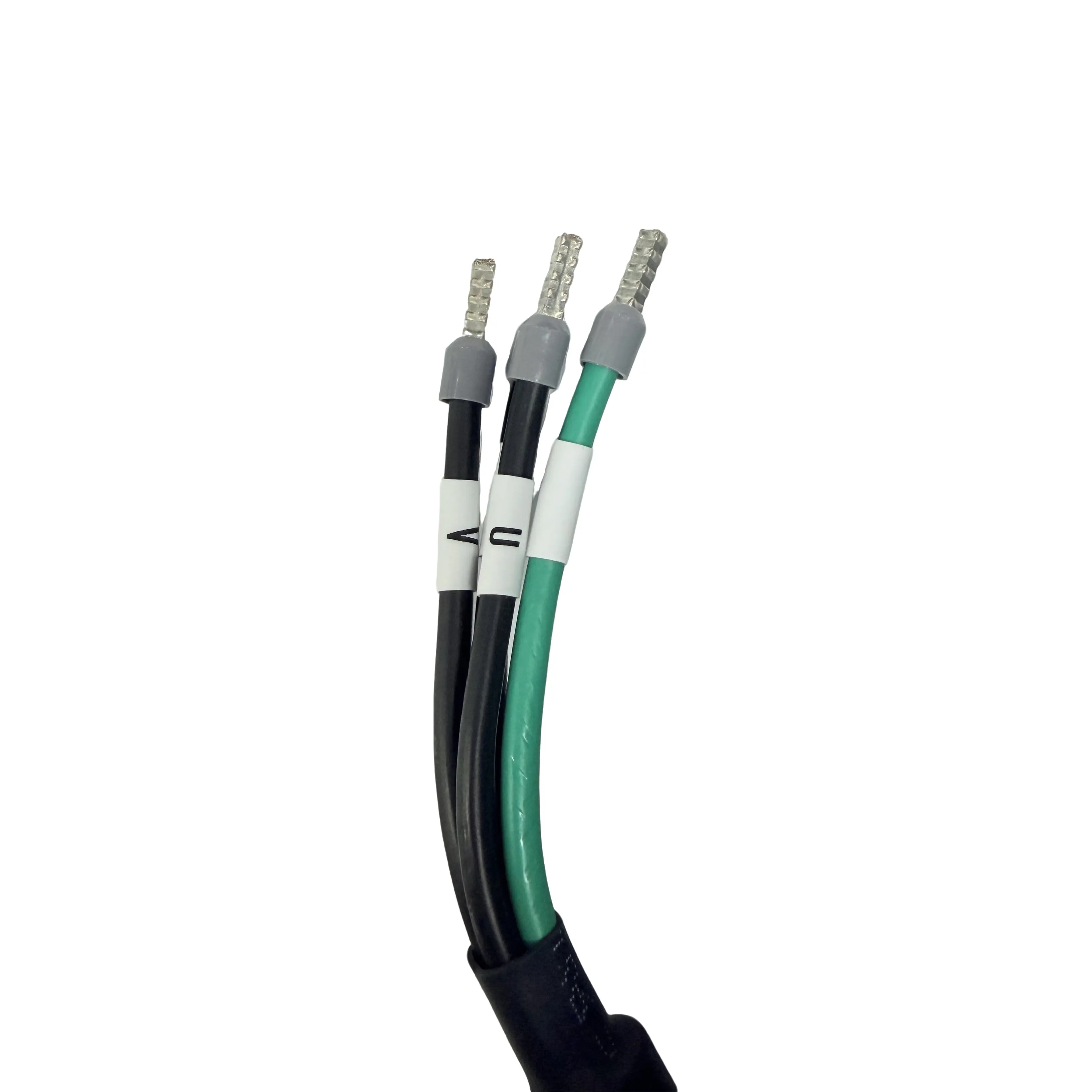

| 드라이브 엔드 종단 | EDN / 절연 페룰 | 서보 드라이브 터미널 블록(예: Yaskawa, Mitsubishi, Fanuc)에 맞게 맞춤 제작된 정밀 압착 터미널. |
| 케이블 유형 | 고유연성 PUR/PVC 차폐 | 동적 동작(드래그 체인 > 500~1000만 사이클) 및 가공 환경의 내유성을 위해 선택되었습니다. |
| 밀봉 및 보호 | IP67 백쉘 어셈블리 | 전문적인 조립은 DDK 커넥터가 기계적 응력 하에서도 방수 등급을 유지하도록 보장합니다. |
| 차폐 | 360° EMI/RFI 종단 | 케이블 차폐는 커넥터 쉘에 접착되어 민감한 인코더 신호의 노이즈 간섭을 방지합니다. |
모션 제어 시스템을 위한 엔지니어링
전문 와이어 하니스 솔루션 제공업체인 Kaweei는 서보 시스템이 중단 없이 실행되도록 보장합니다:
- 동적 수명주기: 우리는 단순히 와이어를 자르지 않습니다. 도체 피로 없이 지속적인 굽힘과 비틀림을 견딜 수 있도록 설계된 특정 "로봇 케이블" 등급을 선택합니다.
- 맞춤형 핀아웃 로직: 전원, 브레이크 또는 인코더 신호이든 서보 드라이브 매뉴얼에 따라 핀을 엄격하게 매핑합니다.
- 당김 테스트 검증: DDK 커넥터 어셈블리는 케이블 글 랜드가 재킷을 단단히 잡고 유체(냉각수/오일)가 모터로 유입되는 것을 방지하는지 확인하기 위해 테스트됩니다.
기술 사양
제품 핵심 기능
강력한 간섭 방지
최적화된 트위스트 페어 구조 설계로 복잡한 전자기 환경에서도 신호 무결성을 유지합니다.
고유연성 및 내굴곡성
특수 케이블 베어/드래그 체인 소재로 반복적인 굽힘과 비틀림에 강하며, 500만 회 이상의 수명을 자랑합니다.
내유성 및 내부식성
프리미엄 PUR/TPE 재킷을 사용하여 산업용 절삭유, 냉각수 및 산알칼리에 대한 탁월한 내성을 제공합니다.
다중 국제 인증
CE, UL, TUV 등 다수의 권위 있는 인증을 통과하여 품질이 신뢰할 수 있으며 글로벌 시장에서 통용됩니다.
