¿Cómo elegir el conector adecuado para su arnés de alambre?

¿Cómo elegir el conector adecuado para su arnés de alambre?

Cuando se diseñan arneses de alambre personalizados o sistemas eléctricos, la importancia de seleccionar el conector adecuado a menudo se subestima. Sin embargo, los conectores juegan un papel crítico en el rendimiento y la fiabilidad general del sistema.

El conector adecuado garantiza una transmisión estable de potencia y señal, reduce los costos de mantenimiento a largo plazo y mejora la durabilidad del producto.

Entonces, ¿cómo elegir el más adecuado Conector Wire Harness? Comience considerando los siguientes puntos clave:

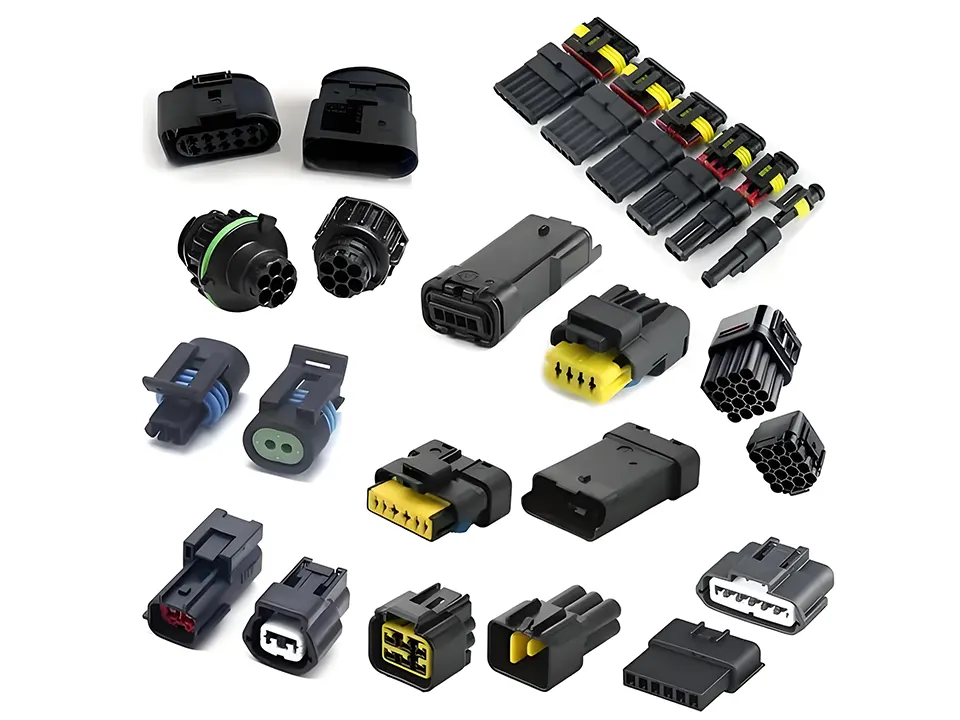

Connectors for Wire Harness

1. Requisitos de aplicación

Cada selección de conectores debe comenzar con una comprensión clara de la aplicación:

  • El conector debe manejar el voltaje y la corriente de funcionamiento reales, con al menos un margen de seguridad del 20%.
  • Condiciones ambientales: ¿Estará expuesto al agua, polvo, temperaturas altas o bajas?¿Necesitas características a prueba de agua o polvo?
  • Frecuencia de uso: ¿Se requiere enchufe / desconexión frecuente?¿El conector tiene que ser muy duradero?
  • Funcionalidad: ¿Es para la transmisión de potencia, transmisión de señal o ambas?

Por ejemplo, un conector utilizado en un compartimiento de motores de automóviles debe ser altamente resistente al agua y a las vibraciones, mientras que uno para equipos médicos puede priorizar el tamaño compacto, la precisión y el blindaje contra EMI.

2. Tipos de conectores

Las diferentes aplicaciones requieren diferentes tipos de conectores. Opciones comunes incluyen:

  • Conectores Wire-to - BoardConectar arneses de alambre a PCBsAmpliamente utilizado en electrodomésticos y dispositivos industriales.

  • Conectores Wire-to - Wire: Flexibles y a menudo disponibles en versiones impermeables; adecuados para equipos automotrices y al aire libre.

  • Conectores circulares: Durable con estructura robusta; ideal para Outdoor o ambientes duros.

  • Interfaces estándar: USB, HDMI, RJ45y, etc., Utilizado para la transmisión de señales y datos.

  • Conectores de alta frecuencia / fibra óptica: para datos de alta velocidad o transmisión de señal de RF.

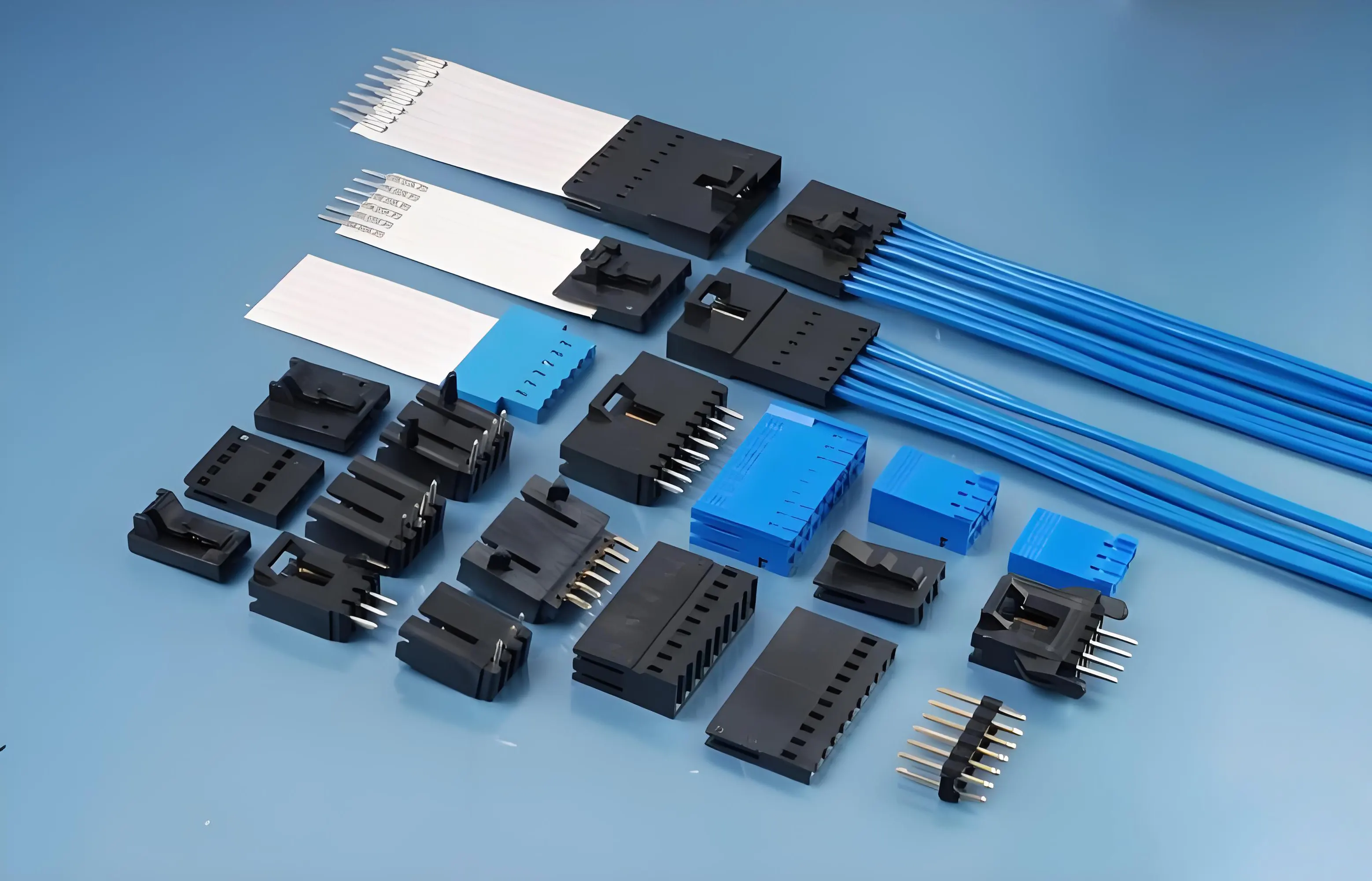

Wire to Board Connectors

3. Especificaciones técnicas

Más allá de la apariencia, las especificaciones técnicas clave a considerar incluyen:

  • Ciclos de acoplamiento: Elige conectores diseñados para una alta frecuencia de enchufe / desconexión si es necesario.
  • Compatibilidad con gauge de cable: asegúrese de que los terminales coincidan con el tamaño del cable.
  • Resistencia de contacto: cuanto menor, mejor€” Transmisión de señal estable.
  • Protección de entrada (IP)Rating: IP67 / IP68 para ambientes exteriores o húmedos.
  • Temperatura de funcionamiento: Típicamente -20 ° C a 85 ° C; industrial o automotriz Las aplicaciones pueden requerir de -40 °C a 125 °C o más.

4. Consideraciones materiales

La elección de los materiales también afecta el rendimiento del conector:

  • Placa de contacto: El chapado en oro ofrece una mejor conductividad y resistencia a la corrosión, pero es más caro; el chapado en estaño es rentable y ampliamente utilizado.
  • Material de la carcasa: El plástico es ligero y económico; el metal ofrece una mejor durabilidad y protección contra EMI.

Conclusión: El conector correcto hace que su arnés sea más confiable

Un pequeño conector puede determinar la fiabilidad de todo su producto. Si no está seguro de qué conector es el adecuado para su proyecto de arnés personalizado, nuestro equipo puede ayudarlo a través de todo el proceso.€” desde el diseño y la selección hasta la producción.

Contacta con nosotros ¡Asesoramiento técnico gratuito o evaluación de muestra!

connector

Preguntas frecuentes (FAQ)

1.¿Qué tipos de servicios de arnés de alambre personalizados proporciona Kaweei?
Kaweei se especializa en soluciones de arnés de alambre personalizados para varias industrias, incluyendo automotriz, médica, control industrial y electrónica de consumo. Ofrecemos servicios de end-to - end€” desde la consultoría de diseño y selección de componentes hasta el prototipo y la producción en masa€” adaptado a sus necesidades específicas.

2.¿Qué información debo proporcionar para un arnés de alambre personalizado?
Para comenzar, puede proporcionar diagramas de cableado, modelos de conectores, especificaciones de cableado y requisitos de aplicación. Si usted donó€™ Si no tienen datos técnicos completos, nuestro equipo de ingeniería puede ayudar con la optimización del diseño o crear una solución personalizada desde cero.

3. Son Kaweeiမ arneses de alambre que cumplen con las normas internacionales?
Sí. Kaweei puede producir arneses de alambre que cumplen con ULy CE, RoHSIATF16949, ISO13485, y otras normas internacionales pertinentes. Se pueden proporcionar informes de pruebas de terceros para garantizar la seguridad y el cumplimiento del producto.

4.¿Admite Kaweei pedidos de lotes pequeños o prototipos?
Absolutamente. Entendemos la necesidad de flexibilidad durante la fase de desarrollo del producto. Kaweei ofrece prototipos rápidos y soporta la producción de bajo volumen para ayudar a los clientes a probar y validar sus diseños antes de escalar.

5.¿Cómo garantiza Kaweei los plazos de entrega y la calidad del producto?
Kaweei tiene un estricto sistema de gestión de calidad y un flujo de trabajo de producción estructurado. Todos los arneses críticos pasan por el 100% Pruebas eléctricas, e implementamos procedimientos completos de IQC, IPQC y OQC. También ofrecemos plazos de entrega flexibles para cumplir con los requisitos urgentes del proyecto, al tiempo que garantizamos una calidad consistente.
