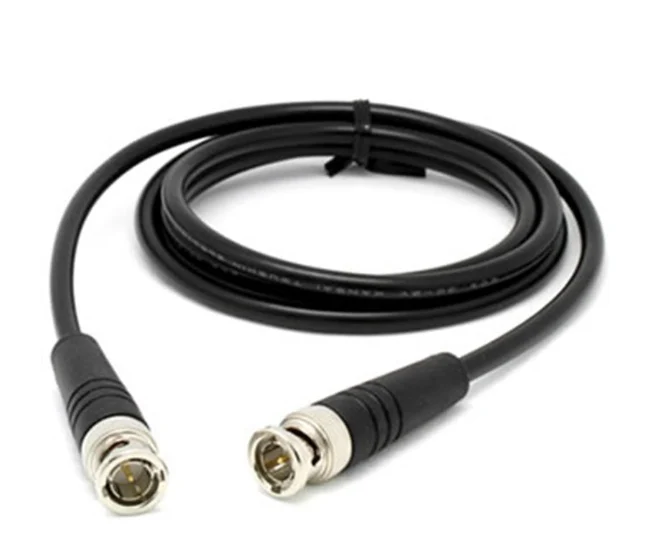

Un câble coaxial est une ligne de transmission électrique conçue pour transporter des signaux haute fréquence tout en maintenant une impédance caractéristique contrôlée. Il se compose d'un conducteur central, d'un isolant diélectrique, d'un blindage conducteur externe et d'une gaine protectrice. Cette structure concentrique aide à contenir l'énergie électromagnétique et à réduire les interférences lorsque le câble est correctement conçu et terminé.
Les câbles coaxiaux sont couramment utilisés dans la communication RF, les systèmes d'antennes, la transmission vidéo et l'électronique automobile. Le bon câble dépend de l'impédance du système, de la fréquence de fonctionnement, de l'atténuation du signal, du type de connecteur, de la longueur du câble et de l'environnement d'installation.
Pour un assemblage de câble coaxial personnalisé, le choix du câble ne représente qu'une partie du travail. La compatibilité des connecteurs, la terminaison du blindage, le routage du câble et les tests électriques requis affectent également les performances de l'assemblage fini.
Applications courantes du câble coaxial
Les câbles coaxiaux sont utilisés partout où les signaux électriques doivent passer par une ligne de transmission contrôlée. La spécification du câble dépend de la fréquence du signal, de l'impédance du système, de la qualité de signal requise et des conditions d'installation.
Communication RF et systèmes d'antennes
Les câbles coaxiaux relient les équipements radio, les antennes et les modules RF. Dans ces applications, l'impédance caractéristique et l'atténuation du signal sont des facteurs de sélection importants. La compatibilité des connecteurs et une terminaison de blindage appropriée sont également importantes, surtout aux fréquences élevées.
Équipements vidéo et de diffusion
De nombreux systèmes vidéo et de diffusion utilisent des câbles coaxiaux de 75 ohms pour transmettre des signaux vidéo. Le câble et les connecteurs doivent correspondre aux exigences d'impédance de l'équipement afin de minimiser les réflexions de signal et de maintenir la qualité du signal.
Électronique automobile
Les assemblages de câbles coaxiaux sont utilisés dans certaines applications automobiles, notamment les connexions d'antenne et les chemins de signaux haute fréquence. Selon la conception du système, des câbles et interfaces de connecteurs spécialisés, tels que FAKRA, peuvent être nécessaires. L'assemblage final doit également s'adapter à l'espace de routage, aux vibrations et à l'environnement de fonctionnement du véhicule.
Équipements industriels et électroniques
Dans les équipements industriels et électroniques, les câbles coaxiaux peuvent connecter des modules RF, des instruments de mesure, des capteurs et des composants de communication. Le câble approprié dépend des exigences électriques et des contraintes mécaniques de l'équipement.
Comment fonctionne un câble coaxial ?
Un câble coaxial transporte les signaux électriques via son conducteur central, tandis que le conducteur externe fournit le chemin de retour et agit comme un blindage électromagnétique. Le matériau diélectrique entre ces conducteurs aide à établir l'impédance caractéristique du câble.
Contrairement à un fil non blindé, un câble coaxial possède un blindage conducteur environnant qui aide à contrôler les interférences électromagnétiques lorsque le câble et ses terminaisons sont correctement conçus. Cela rend la construction coaxiale adaptée à de nombreuses applications RF et autres signaux haute fréquence.
Cependant, le blindage seul ne garantit pas une bonne transmission du signal. La géométrie du câble, les propriétés diélectriques, la fréquence de fonctionnement, la compatibilité des connecteurs et la qualité de la terminaison affectent tous les performances. Un câble coaxial mal assemblé peut introduire des discontinuités d'impédance, des réflexions de signal ou une perte de signal accrue.

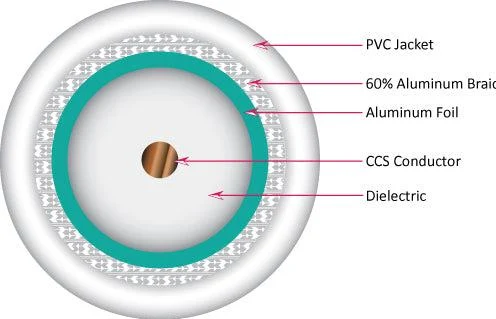

Structure du câble coaxial

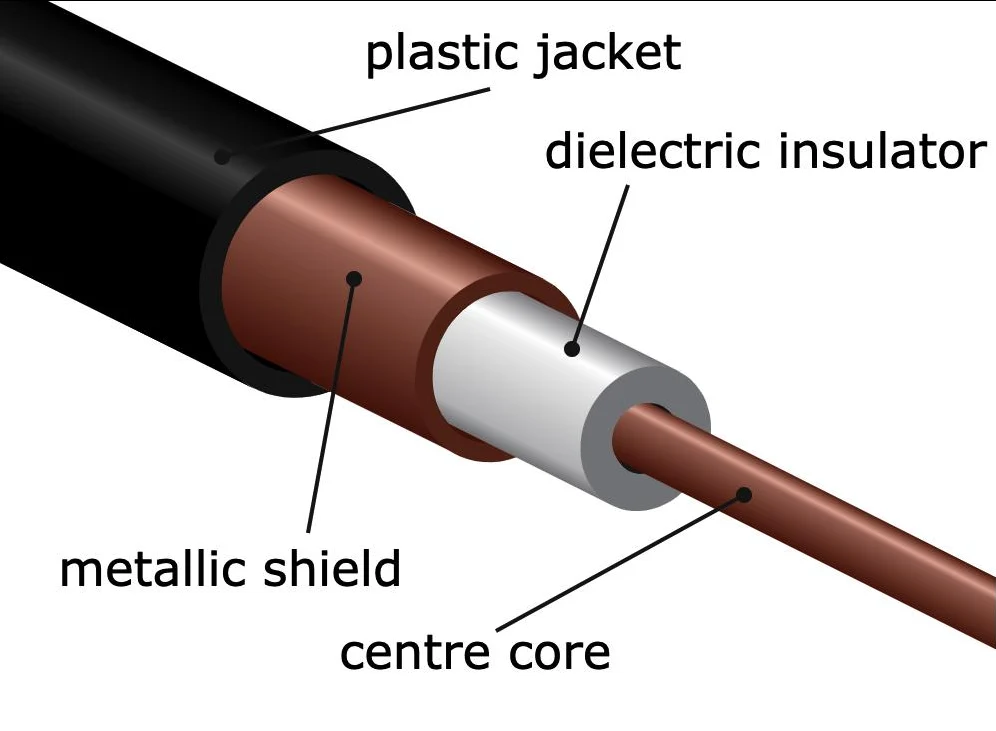

Un câble coaxial se compose de quatre couches principales : un conducteur central, un isolant diélectrique, un conducteur externe ou blindage, et une gaine extérieure. Chaque couche a un rôle différent, et leurs dimensions et matériaux affectent les performances électriques et mécaniques du câble.
1. Conducteur central
Le conducteur central transporte le signal. Son matériau, son diamètre et sa construction affectent la résistance électrique, l'atténuation, la flexibilité et les performances haute fréquence.
2. Isolant diélectrique
Le diélectrique sépare le conducteur central du conducteur externe. Son matériau et ses dimensions aident à déterminer l'impédance caractéristique du câble et influencent la perte de signal.
3. Conducteur externe et blindage
Le conducteur externe fournit le chemin de retour du signal et aide à protéger la ligne de transmission des interférences électromagnétiques externes. Selon la conception du câble, il peut utiliser une tresse, une feuille ou une combinaison de couches de blindage.
4. Gaine extérieure
La gaine extérieure protège le câble contre l'abrasion, l'humidité, les produits chimiques et d'autres conditions environnementales, selon le matériau choisi. Le choix de la gaine doit correspondre à l'installation prévue et à l'environnement de fonctionnement du câble.
Pour cette raison, la qualité de la terminaison du blindage est soigneusement contrôlée lors de la fabrication des assemblages de câbles coaxiaux.
Dans la production de câbles FAKRA automobiles, par exemple, un sertissage incorrect du blindage peut directement affecter la stabilité du signal dans le système de communication du véhicule.
Types courants de câbles coaxiaux
Différents câbles coaxiaux sont conçus pour différentes fréquences, exigences d'impédance et environnements d'installation.
| Type de câble | Impédance | Application typique |
|---|---|---|
| RG58 | 50Ω | Communication RF |
| RG59 | 75Ω | Systèmes CCTV |
| RG6 | 75Ω | Satellite et TV |
| RG174 | 50Ω | Appareils électroniques compacts |
| Assemblage de câble FAKRA | Dépend du système et des composants spécifiés | Connexions RF automobiles |
Les câbles coaxiaux sont disponibles dans différentes constructions pour répondre à diverses exigences électriques et mécaniques. Les exemples suivants sont couramment rencontrés dans les applications RF, vidéo et équipements électroniques. Leurs spécifications réelles dépendent du fabricant de câbles et du numéro de pièce sélectionné.
Câble coaxial RG58
Le RG58 est couramment disponible en version 50 ohms et est utilisé dans diverses applications RF, radio et équipements de test. Son diamètre relativement petit peut faciliter le routage, mais l'atténuation doit être vérifiée en fonction de la fréquence de fonctionnement et de la longueur du câble.
Câble coaxial RG59
Le RG59 est couramment disponible en versions 75 ohms et est utilisé dans certains systèmes vidéo et de distribution de signaux. Lors de sa sélection, vérifiez la bande passante requise, l'atténuation, la longueur du câble et l'interface du connecteur plutôt que de vous fier uniquement à la désignation RG.
Câble coaxial RG6
Le RG6 est largement utilisé dans la télévision, le haut débit et d'autres applications de distribution de signaux 75 ohms. La construction du câble varie, donc la conception du blindage, le type de conducteur, l'atténuation et les exigences d'installation doivent être confirmés par rapport à l'application prévue.
Câble coaxial RG174
Le RG174 est un câble coaxial de petit diamètre couramment disponible en version 50 ohms. Sa taille compacte peut être utile dans les assemblages électroniques à espace limité, mais son atténuation peut être plus élevée que celle de câbles plus gros à la même fréquence. Vérifiez la perte sur la plage de fonctionnement réelle et la longueur du câble.
Assemblages de câbles coaxiaux FAKRA
FAKRA désigne une interface de connecteur RF automobile normalisée et un système de codage, pas un type de câble coaxial en soi. Un assemblage de câble FAKRA combine un câble coaxial approprié avec des connecteurs FAKRA compatibles et est utilisé dans des applications RF automobiles telles que les antennes et certaines connexions de signaux haute fréquence. L'impédance du câble, le codage du connecteur, les exigences de fréquence et les contraintes d'installation du véhicule doivent tous être pris en compte.
Câble coaxial 50 ohms vs 75 ohms
La principale différence entre un câble coaxial 50 ohms et 75 ohms est son impédance caractéristique. Aucun n'est universellement meilleur. Le bon choix dépend des exigences d'impédance de l'équipement et du système de transmission.
| Comparaison | Câble coaxial 50 ohms | Câble coaxial 75 ohms |
|---|---|---|
| Applications courantes | Communication RF, équipements radio, antennes et systèmes de test | Transmission vidéo, systèmes de diffusion et distribution de signaux de télévision |
| Priorité de sélection | Correspondre à l'équipement RF et à l'impédance du système | Correspondre à l'impédance du système vidéo ou de distribution |
| Considérations clés | Fréquence de fonctionnement, atténuation, exigences de puissance et interface du connecteur | Bande passante de fonctionnement, atténuation, longueur du câble et interface du connecteur |
Lors de la sélection d'un assemblage de câble coaxial, confirmez l'impédance spécifiée de l'équipement, du câble et des connecteurs. Connecter des composants avec des impédances différentes peut créer une discontinuité d'impédance, provoquant des réflexions de signal. La gravité de l'effet dépend du désaccord, de la fréquence de fonctionnement et de la conception globale du système.
Pour un assemblage personnalisé, je confirmerais d'abord l'impédance du système, puis vérifierais la plage de fréquences de fonctionnement, l'atténuation admissible sur la longueur de câble requise, la compatibilité des connecteurs et les contraintes d'installation. Ces exigences doivent être établies avant de choisir un numéro de pièce de câble.
Câble coaxial vs câble à paire torsadée
Le câble coaxial et le câble à paire torsadée sont conçus pour des exigences de transmission différentes. Le meilleur choix dépend du type de signal, de la spécification d'interface, de la fréquence de fonctionnement, de la longueur du câble, de l'environnement électromagnétique et des contraintes d'installation.
| Comparaison | Câble coaxial | Câble à paire torsadée |
|---|---|---|
| Construction | Un conducteur central entouré de matériau diélectrique et d'un conducteur externe ou blindage | Deux conducteurs isolés torsadés ensemble ; des paires supplémentaires et un blindage peuvent être utilisés |
| Applications courantes | Signaux RF, antennes, vidéo et connexions haute fréquence sélectionnées | Ethernet, signalisation différentielle, circuits de commande et nombreux systèmes de communication |
| Transmission du signal | Adapté aux lignes de transmission conçues autour d'une géométrie coaxiale et d'une impédance spécifiée | Souvent utilisé avec des interfaces équilibrées ou différentielles, selon la conception du système |
| Contrôle des interférences | Le conducteur externe aide à blinder le chemin du signal lorsqu'il est correctement conçu et terminé | La torsion aide à réduire la captation de bruit en mode commun ; un blindage peut être ajouté si nécessaire |
| Facteurs de sélection | Impédance, fréquence, atténuation, type de connecteur et espace de routage | Exigences d'interface, débit de données, longueur du câble, configuration des paires et environnement de bruit |
En pratique, je commencerais par l'interface électrique spécifiée par le concepteur de l'équipement. Si le système nécessite une connexion RF coaxiale, remplacer le câble par une paire torsadée n'est pas un remplacement direct. De même, une interface Ethernet équilibrée ou différentielle doit utiliser un câble conforme à ses exigences de transmission spécifiées.
Pour les assemblages de câbles personnalisés, la décision doit également tenir compte de l'espace de routage, du rayon de courbure, de la disponibilité des connecteurs, de la décharge de traction et des conditions auxquelles l'assemblage sera confronté pendant l'installation et le fonctionnement.
Comment choisir le bon câble coaxial
Lors de la sélection d'un câble coaxial, je commencerais par les exigences électriques de l'équipement plutôt que de choisir un câble en fonction de son apparence ou de sa taille nominale. Le câble doit fonctionner avec le système auquel il se connecte, et l'assemblage complet doit également s'adapter à l'espace d'installation disponible.
1. Confirmer l'impédance requise et la plage de fréquences
Tout d'abord, confirmez si le système nécessite 50 ohms, 75 ohms ou une autre impédance spécifiée. Vérifiez ensuite la plage de fréquences de fonctionnement. Ces exigences aident à réduire les constructions de câbles et les interfaces de connecteurs appropriées.
2. Vérifier l'atténuation et la longueur du câble
La perte de signal augmente avec la longueur du câble et varie généralement avec la fréquence. Examinez les données d'atténuation du fabricant de câbles sur la plage de fréquences requise, en utilisant la longueur réelle du câble pour déterminer si l'assemblage répond au budget de signal du système.
3. Faire correspondre l'interface du connecteur
Vérifiez le type de connecteur, l'impédance, la fréquence nominale et la méthode de terminaison requis par l'équipement. Un connecteur qui s'adapte mécaniquement n'est pas nécessairement électriquement compatible avec le système. Pour les applications automobiles, vérifiez également tout codage de connecteur et spécifications d'interface requis.
4. Examiner l'espace de routage et les exigences mécaniques
Dans les équipements compacts, je vérifierais l'espace de routage disponible, le rayon de courbure minimal, la flexibilité du câble et la décharge de traction autour de chaque connecteur. Si le câble doit bouger ou subir des vibrations, la conception de l'assemblage doit également tenir compte de la retenue et des charges mécaniques.
5. Tenir compte de l'environnement de fonctionnement
La gaine et la construction du câble doivent convenir à l'environnement réel, y compris la température, l'humidité, l'abrasion, l'exposition chimique et toute exigence automobile ou industrielle applicable. Ces conditions varient selon l'application, donc le matériau doit être sélectionné en fonction des spécifications du projet.
6. Définir les exigences d'assemblage et de test
Avant la production, confirmez la longueur du câble, les numéros de pièce des connecteurs, les exigences de dénudage et de terminaison, l'étiquetage et les critères d'acceptation. Les tests de continuité sont utiles pour détecter les circuits ouverts ou courts, tandis que les applications avec des exigences de performance RF définies peuvent également nécessiter des tests spécifiés de perte d'insertion, de perte de retour ou d'autres tests haute fréquence.
Pour un assemblage de câble coaxial personnalisé, je recommande de confirmer ces exigences avant de finaliser la conception. Cela aide à éviter de choisir un câble qui répond à un paramètre électrique mais ne correspond pas aux exigences de connecteur, de routage, d'environnement ou de test de l'équipement fini.
Pour plus d'informations sur la planification d'un système de câblage, consultez notre guide sur la conception de faisceaux de câbles.
Comment sont fabriqués les assemblages de câbles coaxiaux personnalisés
La fabrication d'un assemblage de câble coaxial implique plus que de couper un câble à longueur et de fixer des connecteurs. La construction du câble, les dimensions de dénudage, la préparation du blindage et la méthode de terminaison doivent toutes correspondre aux spécifications du câble et du connecteur sélectionnés.
1. Coupe et préparation du câble
Le câble est coupé à la longueur spécifiée, en tenant compte du chemin de routage et des exigences de terminaison du connecteur. Lors de la préparation, il faut prendre soin d'éviter d'endommager le conducteur central, le diélectrique ou le blindage externe.
2. Dénudage et préparation du blindage
La gaine, le blindage, le diélectrique et le conducteur central sont préparés selon les dimensions spécifiées par le fabricant du connecteur. Un dénudage incorrect peut laisser trop peu de conducteur pour la terminaison, endommager le diélectrique ou compromettre la connexion du blindage.
3. Terminaison du connecteur
Le connecteur est fixé en utilisant la méthode de terminaison spécifiée, qui peut impliquer un sertissage, une soudure ou un autre processus approuvé selon la conception du connecteur. Le conducteur central et le conducteur externe doivent être correctement connectés pour maintenir le chemin électrique prévu et la retenue mécanique.
4. Inspection de l'assemblage
L'assemblage terminé doit être vérifié pour les dommages au câble, l'installation du connecteur, la qualité de la terminaison et d'autres exigences définies par le dessin ou l'instruction de travail. Les critères d'inspection doivent refléter les composants sélectionnés et l'application prévue.
5. Tests électriques
Les contrôles de continuité et de court-circuit peuvent identifier les défauts de câblage de base. Lorsque l'application spécifie des limites de performance RF, des tests supplémentaires tels que la perte d'insertion ou la perte de retour peuvent être nécessaires en utilisant des méthodes appropriées et des critères d'acceptation définis.
Pour les projets d'assemblage de câbles personnalisés, je recommande de confirmer le numéro de pièce du câble, les spécifications du connecteur, la longueur finie, la méthode de terminaison, les critères d'inspection et les exigences de test avant le début de la production. Cela rend le processus de fabrication plus facile à contrôler et aide à garantir que l'assemblage fini correspond à l'application du client.
Pour les projets nécessitant des solutions de câblage plus larges, explorez nos services de conception de faisceaux de câbles personnalisés.
Pourquoi le câble coaxial est encore largement utilisé
Même avec le développement de nouvelles technologies de communication, le câble coaxial reste une solution importante dans de nombreuses industries en raison de :
- Forte résistance aux EMI
- Performances d'impédance stables
- Transmission RF fiable
- Longue durée de vie
- Capacité haute fréquence
Dans les systèmes automobiles, industriels et de communication RF, les assemblages de câbles coaxiaux continuent de jouer un rôle essentiel dans le maintien d'une transmission de signal stable et fiable.
Questions fréquentes
À quoi sert principalement le câble coaxial ?
Le câble coaxial est principalement utilisé pour la communication RF, l'électronique automobile, les systèmes CCTV, les modules d'antenne et la transmission de signaux industriels.
Quelle est la différence entre RG58 et RG174 ?
Le RG58 est plus épais et adapté à la communication RF générale, tandis que le RG174 est plus fin et plus flexible pour les installations compactes.
Pourquoi le blindage est-il important dans un câble coaxial ?
Le blindage aide à prévenir les interférences électromagnétiques et améliore la stabilité du signal.
Quels connecteurs sont couramment utilisés pour les câbles coaxiaux ?
Les types de connecteurs courants incluent SMA, Fakra, BNC, MCX, MMCX et SMB.
Les câbles coaxiaux peuvent-ils être personnalisés ?
Oui. Les assemblages de câbles coaxiaux peuvent être personnalisés en fonction de l'impédance, du type de connecteur, de la longueur du câble, des exigences de blindage et de l'environnement d'application.
Conclusion
Le câble coaxial reste un composant important dans la communication RF, l'électronique automobile, les équipements industriels et les systèmes modernes de transmission de signaux.
Les câbles coaxiaux sont conçus pour fournir une impédance contrôlée et un blindage pour les applications haute fréquence appropriées. Les performances réelles dépendent de la construction du câble, des connecteurs et de la qualité de la terminaison.
À mesure que les systèmes électroniques continuent d'évoluer vers une communication à plus haute fréquence et une connectivité plus intelligente, la demande d'assemblages de câbles coaxiaux personnalisés fiables continuera de croître.
