Un cavo coassiale è una linea di trasmissione elettrica progettata per trasportare segnali ad alta frequenza mantenendo un'impedenza caratteristica controllata. È composto da un conduttore centrale, un isolante dielettrico, una schermatura conduttiva esterna e una guaina protettiva. Questa struttura concentrica aiuta a contenere l'energia elettromagnetica e a ridurre le interferenze quando il cavo è progettato e terminato correttamente.
I cavi coassiali sono comunemente utilizzati nella comunicazione RF, nei sistemi ad antenna, nella trasmissione video e nell'elettronica automobilistica. Il cavo giusto dipende dall'impedenza del sistema, dalla frequenza operativa, dall'attenuazione del segnale, dal tipo di connettore, dalla lunghezza del cavo e dall'ambiente di installazione.
Per un assemblaggio di cavo coassiale personalizzato, la selezione del cavo è solo una parte del lavoro. La compatibilità dei connettori, la terminazione della schermatura, il routing del cavo e i test elettrici richiesti influenzano anche le prestazioni dell'assemblaggio finito.
Applicazioni comuni del cavo coassiale
I cavi coassiali sono utilizzati ovunque i segnali elettrici debbano viaggiare attraverso una linea di trasmissione controllata. La specifica del cavo dipende dalla frequenza del segnale, dall'impedenza del sistema, dalla qualità del segnale richiesta e dalle condizioni di installazione.
Comunicazione RF e sistemi ad antenna
I cavi coassiali collegano apparecchiature radio, antenne e moduli RF. In queste applicazioni, l'impedenza caratteristica e l'attenuazione del segnale sono importanti fattori di selezione. Anche la compatibilità dei connettori e una corretta terminazione della schermatura sono importanti, specialmente alle alte frequenze.
Apparecchiature video e broadcast
Molti sistemi video e broadcast utilizzano cavi coassiali da 75 ohm per trasmettere segnali video. Il cavo e i connettori devono corrispondere ai requisiti di impedenza dell'apparecchiatura per aiutare a ridurre al minimo le riflessioni del segnale e mantenere la qualità del segnale.
Elettronica automobilistica
Gli assemblaggi di cavi coassiali sono utilizzati in alcune applicazioni automobilistiche, incluse connessioni ad antenna e percorsi di segnali ad alta frequenza. A seconda della progettazione del sistema, possono essere necessari cavi e interfacce connettore specializzati, come FAKRA. L'assemblaggio finale deve anche adattarsi allo spazio di routing, alle vibrazioni e all'ambiente operativo del veicolo.
Apparecchiature industriali ed elettroniche
Nelle apparecchiature industriali ed elettroniche, i cavi coassiali possono collegare moduli RF, strumenti di misura, sensori e componenti di comunicazione. Il cavo appropriato dipende dai requisiti elettrici e dai vincoli meccanici dell'apparecchiatura.
Come funziona un cavo coassiale?
Un cavo coassiale trasporta segnali elettrici attraverso il suo conduttore centrale, mentre il conduttore esterno fornisce il percorso di ritorno e funge da schermatura elettromagnetica. Il materiale dielettrico tra questi conduttori aiuta a stabilire l'impedenza caratteristica del cavo.
A differenza di un filo non schermato, un cavo coassiale ha una schermatura conduttiva circostante che aiuta a controllare le interferenze elettromagnetiche quando il cavo e le sue terminazioni sono progettati correttamente. Ciò rende la costruzione coassiale adatta a molte applicazioni RF e altri segnali ad alta frequenza.
Tuttavia, la schermatura da sola non garantisce una buona trasmissione del segnale. La geometria del cavo, le proprietà dielettriche, la frequenza operativa, la compatibilità dei connettori e la qualità della terminazione influenzano tutte le prestazioni. Un cavo coassiale assemblato in modo errato può introdurre discontinuità di impedenza, riflessioni del segnale o aumento della perdita di segnale.

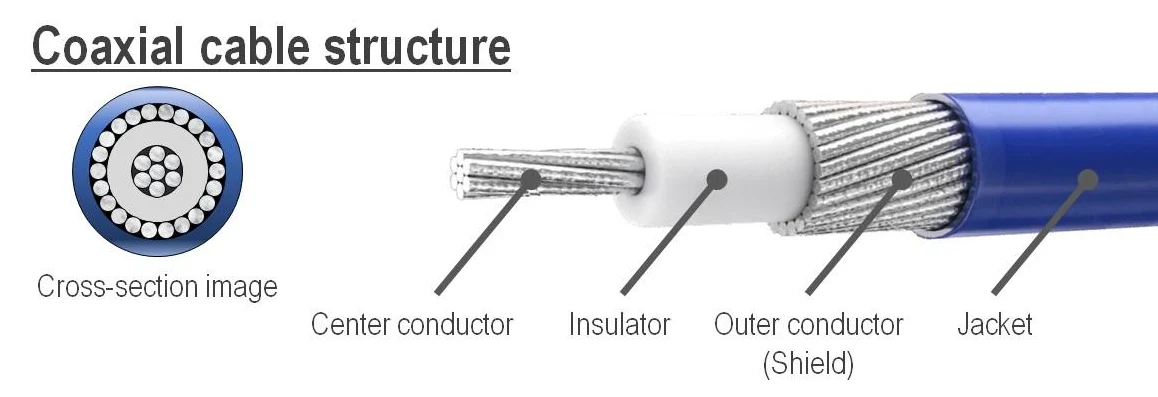

Struttura del cavo coassiale
Un cavo coassiale è costituito da quattro strati principali: un conduttore centrale, un isolante dielettrico, un conduttore esterno o schermatura e una guaina esterna. Ogni strato ha uno scopo diverso e le loro dimensioni e materiali influenzano le prestazioni elettriche e meccaniche del cavo.
1. Conduttore centrale
Il conduttore centrale trasporta il segnale. Il suo materiale, diametro e costruzione influenzano la resistenza elettrica, l'attenuazione, la flessibilità e le prestazioni ad alta frequenza.
2. Isolante dielettrico
Il dielettrico separa il conduttore centrale dal conduttore esterno. Il suo materiale e le sue dimensioni aiutano a determinare l'impedenza caratteristica del cavo e influenzano la perdita di segnale.
3. Conduttore esterno e schermatura
Il conduttore esterno fornisce il percorso di ritorno del segnale e aiuta a schermare la linea di trasmissione dalle interferenze elettromagnetiche esterne. A seconda del design del cavo, può utilizzare una treccia, un foglio o una combinazione di strati di schermatura.
4. Guaina esterna
La guaina esterna protegge il cavo da abrasione, umidità, sostanze chimiche e altre condizioni ambientali, a seconda del materiale selezionato. La scelta della guaina deve corrispondere all'installazione prevista e all'ambiente operativo del cavo.
Per questo motivo, la qualità della terminazione della schermatura è attentamente controllata durante la produzione degli assemblaggi di cavi coassiali.
Nella produzione di cavi FAKRA automobilistici, ad esempio, una crimpatura errata della schermatura può influire direttamente sulla stabilità del segnale all'interno del sistema di comunicazione del veicolo.
Tipi comuni di cavo coassiale
Diversi cavi coassiali sono progettati per diverse frequenze, requisiti di impedenza e ambienti di installazione.
| Tipo di cavo | Impedenza | Applicazione tipica |
|---|---|---|
| RG58 | 50Ω | Comunicazione RF |
| RG59 | 75Ω | Sistemi CCTV |
| RG6 | 75Ω | Satellite e TV |
| RG174 | 50Ω | Dispositivi elettronici compatti |
| Assemblaggio cavo FAKRA | Dipende dal sistema e dai componenti specificati | Connessioni RF automobilistiche |
I cavi coassiali sono disponibili in diverse costruzioni per diverse esigenze elettriche e meccaniche. Gli esempi seguenti sono comunemente riscontrati in applicazioni RF, video e apparecchiature elettroniche. Le loro specifiche effettive dipendono dal produttore del cavo e dal numero di parte selezionato.
Cavo coassiale RG58
L'RG58 è comunemente disponibile come cavo coassiale da 50 ohm ed è utilizzato in varie applicazioni RF, radio e apparecchiature di test. Il suo diametro relativamente piccolo può facilitare il routing, ma l'attenuazione deve essere verificata in base alla frequenza operativa e alla lunghezza del cavo.
Cavo coassiale RG59
L'RG59 è comunemente disponibile in versioni da 75 ohm ed è utilizzato in alcuni sistemi video e di distribuzione del segnale. Al momento della selezione, verificare la larghezza di banda richiesta, l'attenuazione, la lunghezza del cavo e l'interfaccia del connettore invece di affidarsi solo alla designazione RG.
Cavo coassiale RG6
L'RG6 è ampiamente utilizzato in televisione, banda larga e altre applicazioni di distribuzione del segnale da 75 ohm. La costruzione del cavo varia, quindi il design della schermatura, il tipo di conduttore, l'attenuazione e i requisiti di installazione devono essere confermati rispetto all'applicazione prevista.
Cavo coassiale RG174
L'RG174 è un cavo coassiale di piccolo diametro comunemente disponibile in versioni da 50 ohm. Le sue dimensioni compatte possono essere utili in assemblaggi elettronici con spazio limitato, ma la sua attenuazione può essere superiore a quella di cavi più grandi alla stessa frequenza. Verificare la perdita sulla gamma operativa effettiva e sulla lunghezza del cavo.
Assemblaggi di cavi coassiali FAKRA
FAKRA si riferisce a un'interfaccia connettore RF automobilistica standardizzata e a un sistema di codifica, non a un tipo di cavo coassiale di per sé. Un assemblaggio di cavo FAKRA combina un cavo coassiale adatto con connettori FAKRA compatibili ed è utilizzato in applicazioni RF automobilistiche come antenne e connessioni di segnali ad alta frequenza selezionate. L'impedenza del cavo, la codifica del connettore, i requisiti di frequenza e i vincoli di installazione del veicolo devono essere tutti considerati.
Cavo coassiale da 50 Ohm vs 75 Ohm
La principale differenza tra cavo coassiale da 50 ohm e 75 ohm è la sua impedenza caratteristica. Nessuno è universalmente migliore. La scelta corretta dipende dai requisiti di impedenza dell'apparecchiatura e del sistema di trasmissione.
| Confronto | Cavo coassiale da 50 Ohm | Cavo coassiale da 75 Ohm |
|---|---|---|
| Applicazioni comuni | Comunicazione RF, apparecchiature radio, antenne e sistemi di test | Trasmissione video, sistemi broadcast e distribuzione di segnali televisivi |
| Priorità di selezione | Corrispondere all'apparecchiatura RF e all'impedenza del sistema | Corrispondere all'impedenza del sistema video o di distribuzione |
| Considerazioni chiave | Frequenza operativa, attenuazione, requisiti di potenza e interfaccia del connettore | Larghezza di banda operativa, attenuazione, lunghezza del cavo e interfaccia del connettore |
Quando si seleziona un assemblaggio di cavo coassiale, confermare l'impedenza specificata dell'apparecchiatura, del cavo e dei connettori. Collegare componenti con diverse classificazioni di impedenza può creare una discontinuità di impedenza, causando riflessioni del segnale. La gravità dell'effetto dipende dal disadattamento, dalla frequenza operativa e dal design complessivo del sistema.
Per un assemblaggio personalizzato, confermerei prima l'impedenza del sistema, poi verificherei la gamma di frequenza operativa, l'attenuazione consentita sulla lunghezza del cavo richiesta, la compatibilità dei connettori e i vincoli di installazione. Questi requisiti dovrebbero essere stabiliti prima di scegliere un numero di parte del cavo.
Cavo coassiale vs cavo a doppino intrecciato
Il cavo coassiale e il cavo a doppino intrecciato sono progettati per requisiti di trasmissione diversi. La scelta migliore dipende dal tipo di segnale, dalla specifica dell'interfaccia, dalla frequenza operativa, dalla lunghezza del cavo, dall'ambiente elettromagnetico e dai vincoli di installazione.
| Confronto | Cavo coassiale | Cavo a doppino intrecciato |
|---|---|---|
| Costruzione | Un conduttore centrale circondato da materiale dielettrico e un conduttore esterno o schermatura | Due conduttori isolati intrecciati insieme; possono essere utilizzati coppie aggiuntive e schermatura |
| Applicazioni comuni | Segnali RF, antenne, video e connessioni ad alta frequenza selezionate | Ethernet, segnalazione differenziale, circuiti di controllo e molti sistemi di comunicazione |
| Trasmissione del segnale | Adatto per linee di trasmissione progettate attorno a geometria coassiale e impedenza specificata | Spesso utilizzato con interfacce bilanciate o differenziali, a seconda del design del sistema |
| Controllo delle interferenze | Il conduttore esterno aiuta a schermare il percorso del segnale quando progettato e terminato correttamente | L'intreccio aiuta a ridurre la captazione di rumore in modo comune; la schermatura può essere aggiunta dove necessario |
| Fattori di selezione | Impedenza, frequenza, attenuazione, tipo di connettore e spazio di routing | Requisiti di interfaccia, velocità dati, lunghezza del cavo, configurazione delle coppie e ambiente di rumore |
In pratica, inizierei con l'interfaccia elettrica specificata dal progettista dell'apparecchiatura. Se il sistema richiede una connessione RF coassiale, sostituire il cavo a doppino intrecciato non è una sostituzione diretta. Allo stesso modo, un'interfaccia Ethernet bilanciata o differenziale dovrebbe utilizzare un cavo che soddisfi i requisiti di trasmissione specificati.
Per gli assemblaggi di cavi personalizzati, la decisione dovrebbe anche tenere conto dello spazio di routing, del raggio di curvatura, della disponibilità dei connettori, del scarico della tensione e delle condizioni che l'assemblaggio dovrà affrontare durante l'installazione e il funzionamento.
Come scegliere il cavo coassiale giusto
Quando si seleziona un cavo coassiale, inizierei con i requisiti elettrici dell'apparecchiatura piuttosto che scegliere un cavo in base al suo aspetto o alle dimensioni nominali. Il cavo deve funzionare con il sistema a cui si collega e l'assemblaggio completo deve anche adattarsi allo spazio di installazione disponibile.
1. Confermare l'impedenza richiesta e la gamma di frequenza
Innanzitutto, confermare se il sistema richiede 50 ohm, 75 ohm o un'altra impedenza specificata. Poi verificare la gamma di frequenza operativa. Questi requisiti aiutano a restringere le costruzioni dei cavi e le interfacce dei connettori adatte.
2. Verificare l'attenuazione e la lunghezza del cavo
La perdita di segnale aumenta con la lunghezza del cavo e generalmente varia con la frequenza. Esaminare i dati di attenuazione del produttore del cavo nella gamma di frequenza richiesta, utilizzando la lunghezza effettiva del cavo per determinare se l'assemblaggio soddisfa il budget del segnale del sistema.
3. Abbinare l'interfaccia del connettore
Verificare il tipo di connettore, l'impedenza, la frequenza nominale e il metodo di terminazione richiesti dall'apparecchiatura. Un connettore che si adatta meccanicamente non è necessariamente elettricamente compatibile con il sistema. Per le applicazioni automobilistiche, verificare anche qualsiasi codifica del connettore e specifica dell'interfaccia richiesta.
4. Esaminare lo spazio di routing e i requisiti meccanici
Nelle apparecchiature compatte, verificherei lo spazio di routing disponibile, il raggio di curvatura minimo, la flessibilità del cavo e il scarico della tensione attorno a ciascun connettore. Se il cavo si muoverà o subirà vibrazioni, il design dell'assemblaggio dovrebbe anche tenere conto della ritenzione e del carico meccanico.
5. Considerare l'ambiente operativo
La guaina e la costruzione del cavo dovrebbero adattarsi all'ambiente reale, inclusi temperatura, umidità, abrasione, esposizione chimica e qualsiasi requisito automobilistico o industriale applicabile. Queste condizioni variano in base all'applicazione, quindi il materiale dovrebbe essere selezionato in base alle specifiche del progetto.
6. Definire i requisiti di assemblaggio e test
Prima della produzione, confermare la lunghezza del cavo, i numeri di parte dei connettori, i requisiti di spellatura e terminazione, l'etichettatura e i criteri di accettazione. I test di continuità sono utili per rilevare circuiti aperti o cortocircuiti, mentre le applicazioni con requisiti di prestazioni RF definiti possono anche richiedere test specificati di perdita di inserzione, perdita di ritorno o altri test ad alta frequenza.
Per un assemblaggio di cavo coassiale personalizzato, raccomando di confermare questi requisiti prima di finalizzare il design. Aiuta a evitare di scegliere un cavo che soddisfa un parametro elettrico ma non si adatta ai requisiti di connettore, routing, ambiente o test dell'apparecchiatura finita.
Per ulteriori informazioni sulla pianificazione di un sistema di cablaggio, consultare la nostra guida alla progettazione di cablaggi.
Come vengono prodotti gli assemblaggi di cavi coassiali personalizzati
La produzione di un assemblaggio di cavo coassiale implica più che tagliare un cavo a lunghezza e attaccare connettori. La costruzione del cavo, le dimensioni di spellatura, la preparazione della schermatura e il metodo di terminazione devono tutti corrispondere alle specifiche del cavo e del connettore selezionati.
1. Taglio e preparazione del cavo
Il cavo viene tagliato alla lunghezza specificata, tenendo conto del percorso di routing e dei requisiti di terminazione del connettore. Durante la preparazione, è necessario prestare attenzione per evitare di danneggiare il conduttore centrale, il dielettrico o la schermatura esterna.
2. Spellatura e preparazione della schermatura
La guaina, la schermatura, il dielettrico e il conduttore centrale vengono preparati secondo le dimensioni specificate dal produttore del connettore. Una spellatura errata può lasciare troppo poco conduttore per la terminazione, danneggiare il dielettrico o compromettere la connessione della schermatura.

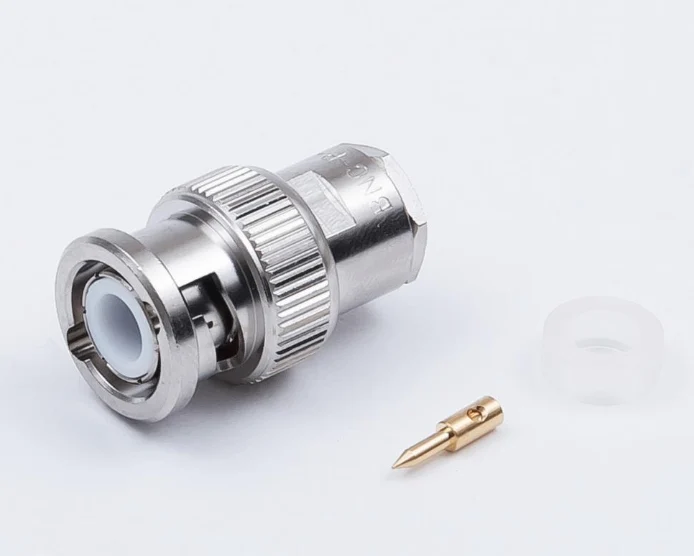

3. Terminazione del connettore
Il connettore viene fissato utilizzando il metodo di terminazione specificato, che può comportare crimpatura, saldatura o un altro processo approvato a seconda del design del connettore. Il conduttore centrale e il conduttore esterno devono essere collegati correttamente per mantenere il percorso elettrico previsto e la ritenzione meccanica.
4. Ispezione dell'assemblaggio
L'assemblaggio completato deve essere controllato per danni al cavo, sede del connettore, qualità della terminazione e altri requisiti definiti dal disegno o dall'istruzione di lavoro. I criteri di ispezione dovrebbero riflettere i componenti selezionati e l'applicazione prevista.
5. Test elettrici
I controlli di continuità e cortocircuito possono identificare difetti di cablaggio di base. Dove l'applicazione specifica limiti di prestazioni RF, possono essere necessari test aggiuntivi come perdita di inserzione o perdita di ritorno utilizzando metodi adeguati e criteri di accettazione definiti.
Per progetti di assemblaggio di cavi personalizzati, raccomando di confermare il numero di parte del cavo, le specifiche del connettore, la lunghezza finita, il metodo di terminazione, i criteri di ispezione e i requisiti di test prima dell'inizio della produzione. Ciò rende il processo di produzione più facile da controllare e aiuta a garantire che l'assemblaggio finito corrisponda all'applicazione del cliente.
Per progetti che richiedono soluzioni di cablaggio più ampie, esplora i nostri servizi di progettazione di cablaggi personalizzati.
Perché il cavo coassiale è ancora ampiamente utilizzato
Anche con lo sviluppo di nuove tecnologie di comunicazione, il cavo coassiale rimane una soluzione importante in molti settori grazie alla sua:
- Forte resistenza alle EMI
- Prestazioni di impedenza stabili
- Trasmissione RF affidabile
- Lunga durata
- Capacità ad alta frequenza
Nei sistemi automobilistici, industriali e di comunicazione RF, gli assemblaggi di cavi coassiali continuano a svolgere un ruolo essenziale nel mantenimento di una trasmissione del segnale stabile e affidabile.
Domande frequenti
A cosa serve principalmente il cavo coassiale?
Il cavo coassiale è principalmente utilizzato per comunicazione RF, elettronica automobilistica, sistemi CCTV, moduli ad antenna e trasmissione di segnali industriali.
Qual è la differenza tra RG58 e RG174?
L'RG58 è più spesso e adatto alla comunicazione RF generale, mentre l'RG174 è più sottile e flessibile per installazioni compatte.
Perché la schermatura è importante nel cavo coassiale?
La schermatura aiuta a prevenire interferenze elettromagnetiche e migliora la stabilità del segnale.
Quali connettori sono comunemente usati per i cavi coassiali?
I tipi di connettore comuni includono SMA, Fakra, BNC, MCX, MMCX e SMB.
I cavi coassiali possono essere personalizzati?
Sì. Gli assemblaggi di cavi coassiali possono essere personalizzati in base a impedenza, tipo di connettore, lunghezza del cavo, requisiti di schermatura e ambiente di applicazione.
Conclusione
Il cavo coassiale rimane un componente importante nella comunicazione RF, nell'elettronica automobilistica, nelle apparecchiature industriali e nei moderni sistemi di trasmissione del segnale.
I cavi coassiali sono progettati per fornire impedenza controllata e schermatura per applicazioni ad alta frequenza adatte. Le prestazioni effettive dipendono dalla costruzione del cavo, dai connettori e dalla qualità della terminazione.
Man mano che i sistemi elettronici continuano a spostarsi verso comunicazioni a frequenza più elevata e connettività più intelligente, la domanda di assemblaggi di cavi coassiali personalizzati affidabili continuerà a crescere.
