連接的無名英雄——鏟形連接器
在線束開發領域深耕多年後，我深刻認識到：看似不起眼的連接器往往在系統長期可靠性中扮演關鍵角色。今天，我想基於我們團隊在多個汽車和工業控制項目中的經驗，分享關於一個"小部件"——鏟形連接器的見解。它不僅是連接器，更是我們設計理念的延伸。
1. 不只是"叉子"：重新認識鏟形連接器

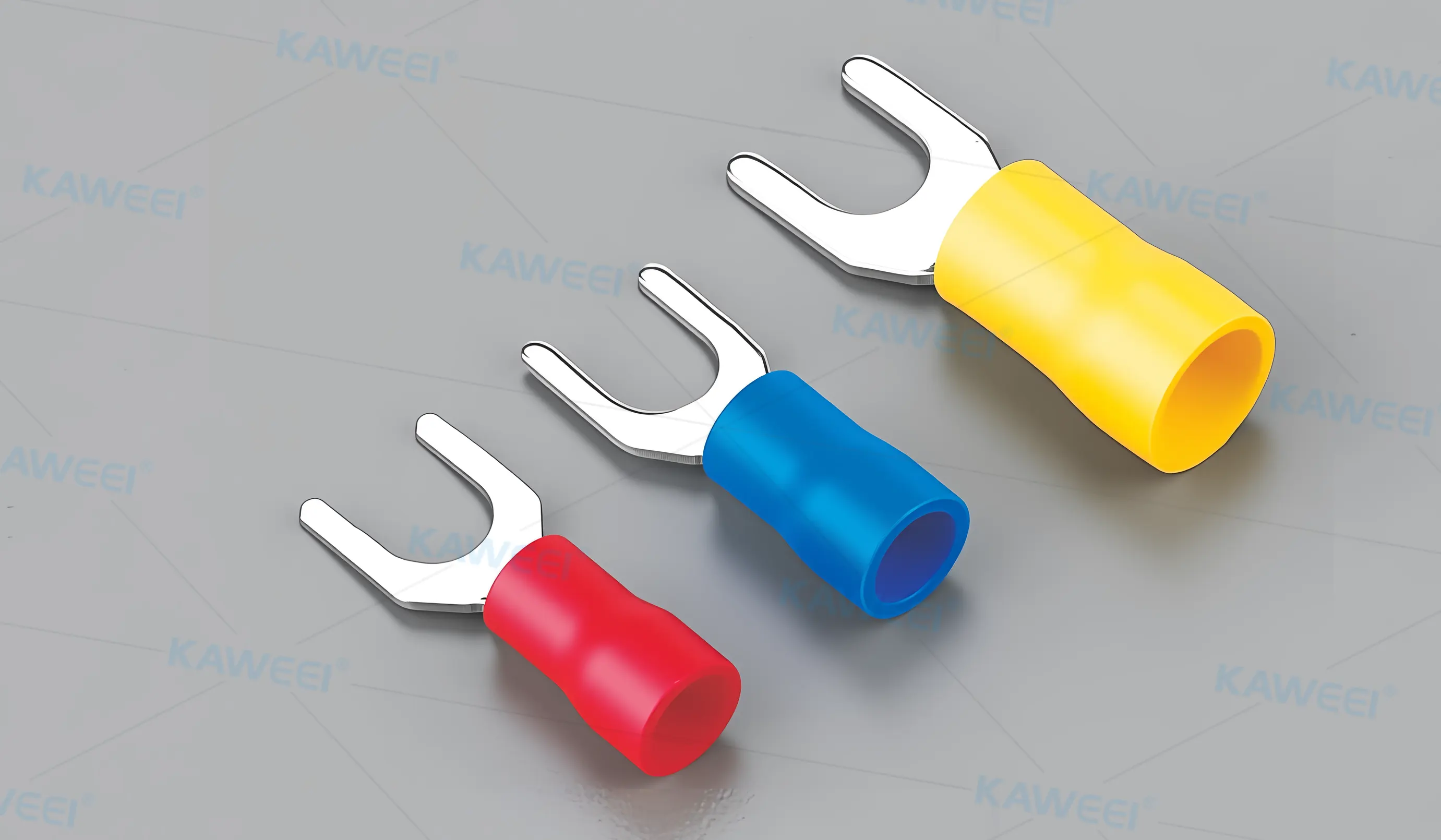

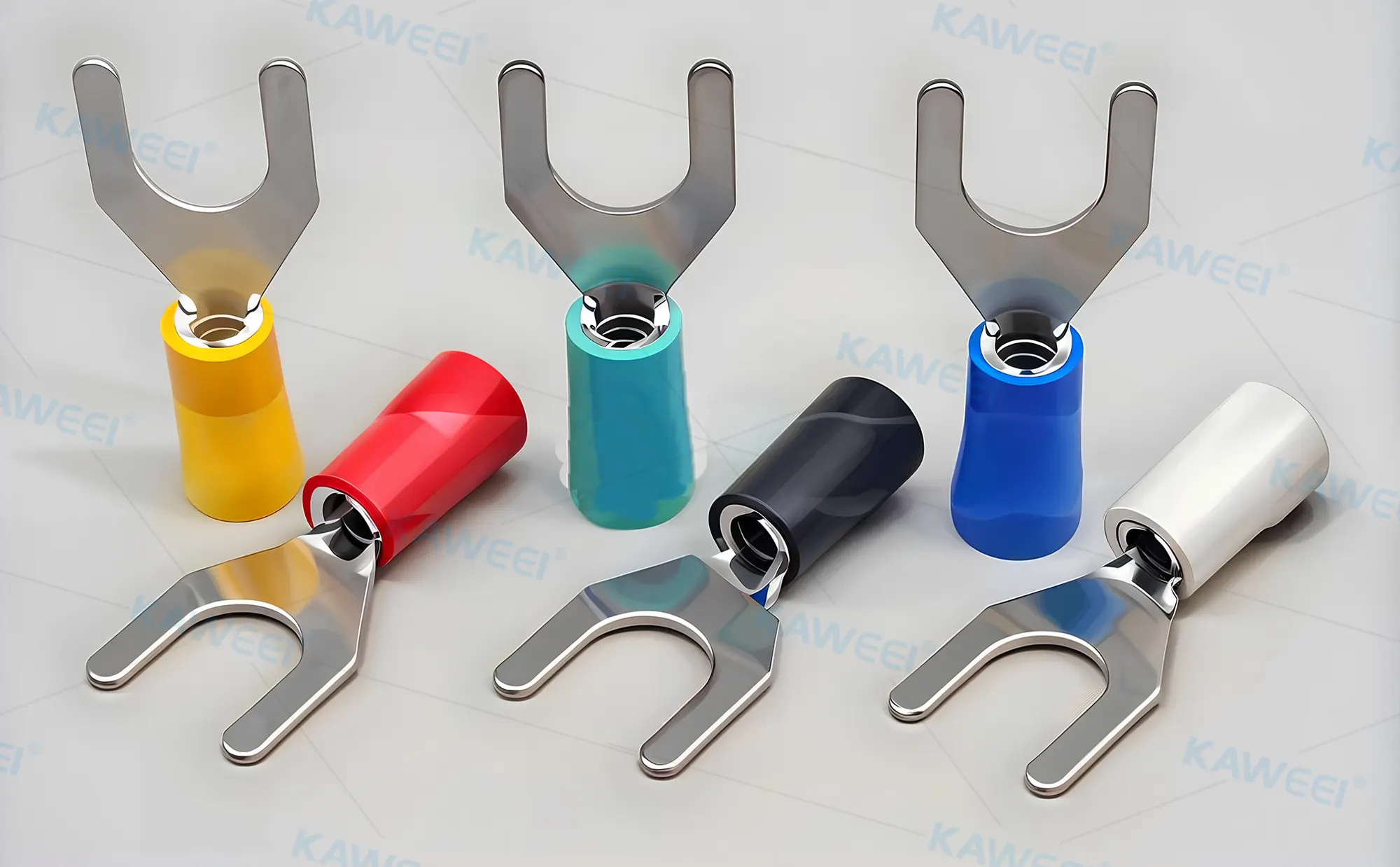

鏟形連接器，在行業中又稱叉形端子，以其可"滑入"螺絲或螺栓的叉形舌片為特徵。不要低估這個簡單的Y形結構：它顯著提高了現場安裝效率。工程師無需完全卸下螺栓；只需擰幾圈即可滑入端子並重新擰緊。這一優勢在大批量裝配或狹小空間中尤為明顯。
材料選擇決定了性能基準。我們團隊關注兩個關鍵點：
-
基材導電性：我們優先選用T2銅以確保低電阻電流路徑。
-
表面處理：鍍錫是經濟有效的防氧化方案。在我們的鹽霧測試中，鍍錫銅在96小時後仍保持金屬色澤，而裸銅已嚴重腐蝕。對於更高要求的應用，我們會考慮鍍銀或鍍鎳。
根據環境不同，我們選擇裸端子、預絕緣端子（PVC套管）和熱縮端子。例如，在發動機艙等高溫高振動區域，我們總是加裝熱縮管進行二次絕緣和應力緩解。
2. 項目中的實用價值：平衡效率與可靠性
理論是一回事，實踐是另一回事。以下是鏟形連接器在我們項目中解決實際問題的案例：
-
裝配效率——可衡量的提升
在去年的汽車儀表板線束項目中，我們對比了鏟形連接器與傳統裸線繞接。測量顯示，使用鏟形連接器使每個連接點的平均時間減少約18%，轉化為顯著的人工節省和更順暢的生產線節拍。 -
穩定的電氣性能——數據說話
接觸電阻至關重要。我們抽樣測試了多家供應商的端子，發現高質量鍍錫端子初始穩定在3–4 mΩ。在10 A負載下，4 mΩ意味著0.4 W功率損耗，而10 mΩ則增至1 W。長期來看，這部分額外熱量會加速老化並帶來安全隱患。內部我們設有嚴格"紅線"：任何抽樣點超過10 mΩ即觸發整批退貨。 -
面向未來的維護
與焊接連接不同，鏟形連接器可插拔。在調試階段，模組更換是常規操作。可無損拆卸的連接器避免了剪線或重新焊接，節省時間並減少線纜磨損——這對售後服務是巨大優勢。 -
環境適應性——明智選擇
從乾燥的家電外殼到高溫發動機艙和潮濕的工業現場，只要"著裝"得當，鏟形連接器都能勝任。例如，在某戶外控制櫃項目中，我們最初使用普通PVC絕緣端子，在潮濕含硫空氣中六個月後變脆開裂。改用耐候尼龍套管端子後問題解決。
3. 經驗教訓：正確使用這個"工具"
即使最好的組件，誤用也會失效。以下是我們總結的硬性規則：
-
精確匹配是關鍵
電流為王，線規為后。根據導體的實際截面積（AWG或mm²）和預期最大工作電流選擇端子規格。我們曾在線規從18 AWG改為16 AWG時未更新端子，導致壓接不足並在振動測試中鬆動。
此外，不要忽視螺栓尺寸。叉口必須與螺絲直徑完美匹配；過緊或過鬆都埋下隱患。 -
壓接技術是生命線
一半性能來自正確壓接。我們強制使用受控壓接工具並定期檢查壓接剖面。合格的壓接應使所有銅線發生塑性變形，形成"冷焊"且不損傷導體。嚴禁使用鉗子或錘平。 -
標準化扭矩
螺栓並非"越緊越好"。我們為每種端子類型規定推薦扭矩（如M4螺栓：1.2–1.5 N·m）。過緊會變形叉口並損傷接觸面；過緊則無法提供足夠接觸壓力，在振動下電阻升高。 -
將環境測試視為"金標準"
對於汽車和工業產品，振動和熱循環測試至關重要。我們要求所有關鍵鏟形連接器測試後接觸電阻變化不超過10%。
4. 兩個讓我們更聰明的"坑"
案例A：照明電路異常溫升
前大燈線束道路測試中，某鏟形連接器比環境溫度高出近15 °C。調查發現佈線變更引發振動共振。簡單壓接不足。我們通過增加線夾改變共振頻率，並改用帶二次鎖緊結構的端子解決問題。
案例B：潮濕車間的"慢性病"
某工業控制櫃為節省成本使用裸端子。安裝在南方沿海車間後，六個月內多個端子出現電化學腐蝕，接觸電阻升高。教訓：在潮濕或鹽霧環境中，絕緣（特別是全熱縮覆蓋端子）不僅是絕緣——更是防腐蝕屏障。
