IDC连接器代表绝缘位移连接器。

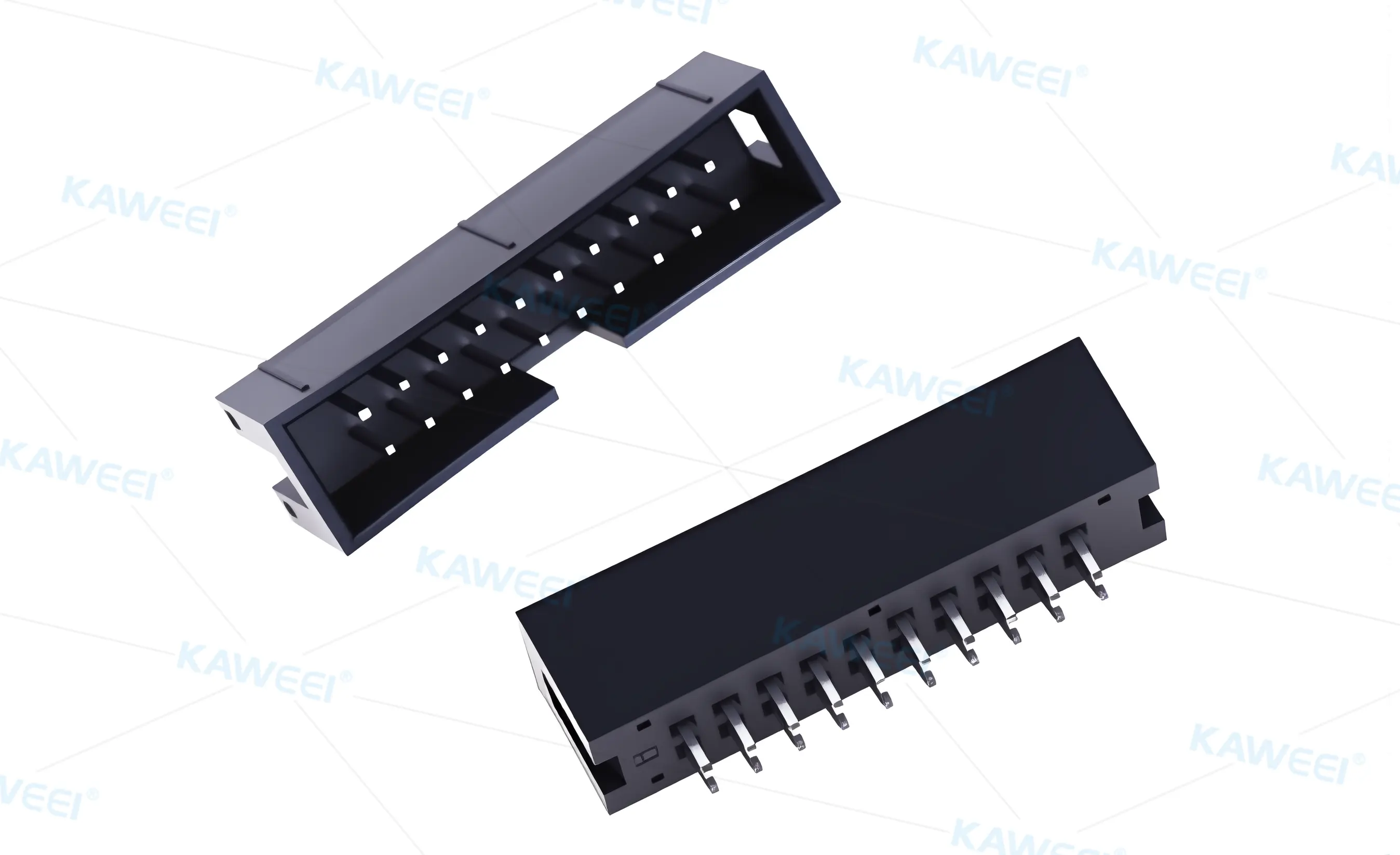

IDC连接器结构：

简单来说，它依靠金属刀片刺穿电线绝缘层来直接接触铜导体-无需剥离。

• 塑料外壳：将所有零件固定到位，提供绝缘，防止短路，通常配备闩锁功能。
• 金属刀片：形状像“V”或“U”，当按压并锁定在铜导体上时，它们会切割绝缘层;通常两侧对称，以增强固位力。€œ€œ
• 线槽：电缆插入的导向器;一旦按下，连接就会自动建立。某些设计具有锁定盖以提供额外的安全性。

由于刀片嵌入外壳中，只需将电线压入到位即可实现快速、稳定和可靠的电气连接。

IDC连接器的主要功能：

• 快速端接：无需剥离或焊接，简单的压入组装。
• 针对带状电缆进行优化：最常用于扁平电缆 带状电缆 (e.g.,计算机中的IDE硬盘电缆）。
• 高可靠性：接触槽牢固地夹持导体，确保抗振性并最大限度地减少接触故障。

IDC连接器的优点：

• 快速安装：无需剥离和焊接，显着提高组装效率。
• 一致性：确保批量生产中一致的端接深度和质量，减少操作员的可变性。
• 高可靠性：金属刀片穿透绝缘层并紧紧夹在导体上，保持长期稳定性，防止振动和氧化。
• 成本效益：减少劳动时间并消除额外的加工步骤，非常适合批量生产。
• 高密度能力：常见于1.27毫米和2.54毫米间距带状电缆，可在有限的空间内实现紧凑的多信号传输。

IDC连接器的局限性：

• 对导体直径和绝缘厚度要求严格。
• 重复配对/解除配对可能会导致接触性能下降。
• 端接质量差会导致短路或开路。

Kaweei定制IDC连接器收件箱解决方案：

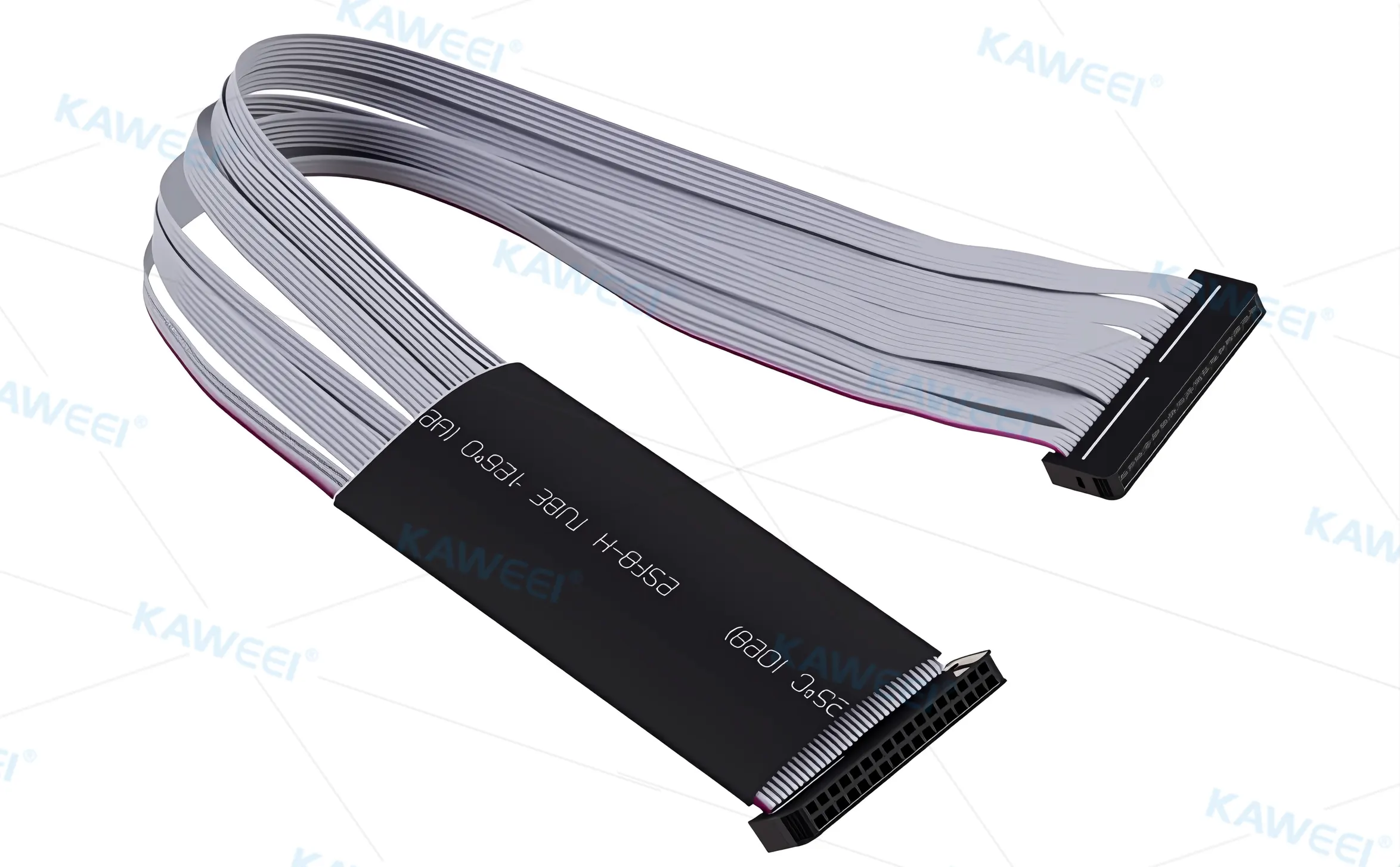

• 定制IDE带状电缆：标准40针接口，确保稳定的信号传输。
• IDC压制 网络布线：支持Cat 5e/Cat 6，具有精确端接。
• 其他定制解决方案：LCD带状电缆、工业控制束等。

凭借专业的压接技术、严格的质量测试以及原型和大规模生产能力，Kaweei提供可靠且量身定制的IDC线束解决方案。

Kaweei IDC连接器定制常见问题解答

Q1：Kaweei可以生产哪些IDC电缆？

A1：我们提供IDE带状电缆、网络IDC冲压电缆（Cat 5e/Cat 6）、LCD带状电缆和工业控制束。

Q2：我可以选择引脚数和电缆长度吗？

A2：是的，我们支持完全定制管脚、节距和电缆长度。

Q3：Kaweei如何确保质量？

A3：所有产品均采用专业压入工具制成，并经过连续性、强度和稳定信号传输的测试。

Q4：IDC电缆在哪里使用？

A4：它们用于计算机、网络、消费电子产品和工业设备。

Q5：你们提供样品和批量订单吗？

A5：是的，我们提供用于测试和批量生产的原型。
