USB 2.0 与 USB 3.0 的区别：线束工程师详解接线定义、外观与传输原理

2026-01-24

2351

当我们谈论 USB 3.0 和 USB 2.0 的区别（USB 3.0 and USB 2.0 difference）时，大多数人首先想到的是传输速度的提升——从 480 Mbps 到 5 Gbps 的飞跃。但作为一名线束工程师，我看到的不仅仅是速度的数字变化，而是连接器内部物理结构的根本性变革。为什么 USB 3.0 的线缆通常更粗、更硬？因为其内部接线从 4 芯扩展到了 9 芯，增加了专门的屏蔽差分对（SDP）。在这篇文章中，我将从线束制造与设计的专业视角，深入拆解 USB 3.0 与 2.0 在外观标识、接线定义（Pinout）以及功能作用上的核心差异，带你读懂蓝色胶芯背后的工程学奥秘。

一、 USB 2.0 与 USB 3.0 的主要区别

特性	USB 2.0	USB 3.0 (USB 3.1 Gen 1 / 3.2 Gen 1)
理论速度	480 Mbps (60 MB/s)	5 Gbps (500 MB/s)
实际速度	~30–40 MB/s	~300–450 MB/s

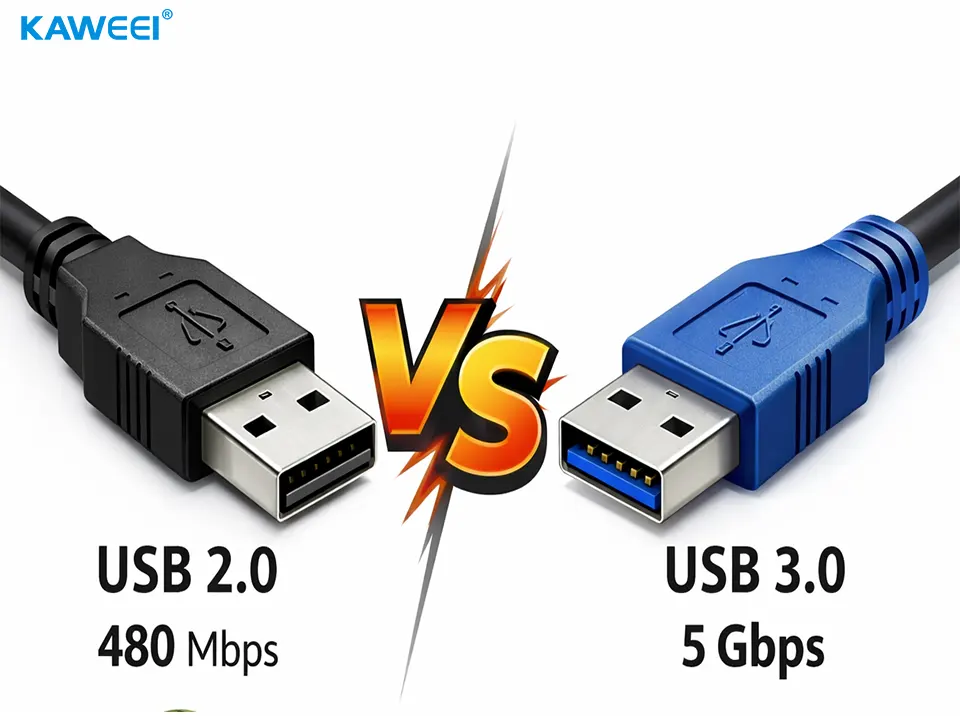

USB 2.0 vs 3.0 外观区别	通常为黑色或白色	通常为蓝色
针脚定义	4 个针脚	9 个针脚 (4个兼容旧版 + 5个新增)
传输模式	半双工 (Half-Duplex)	全双工 (Full-Duplex)
供电能力	约 500mA (2.5W)	约 900mA (4.5W)

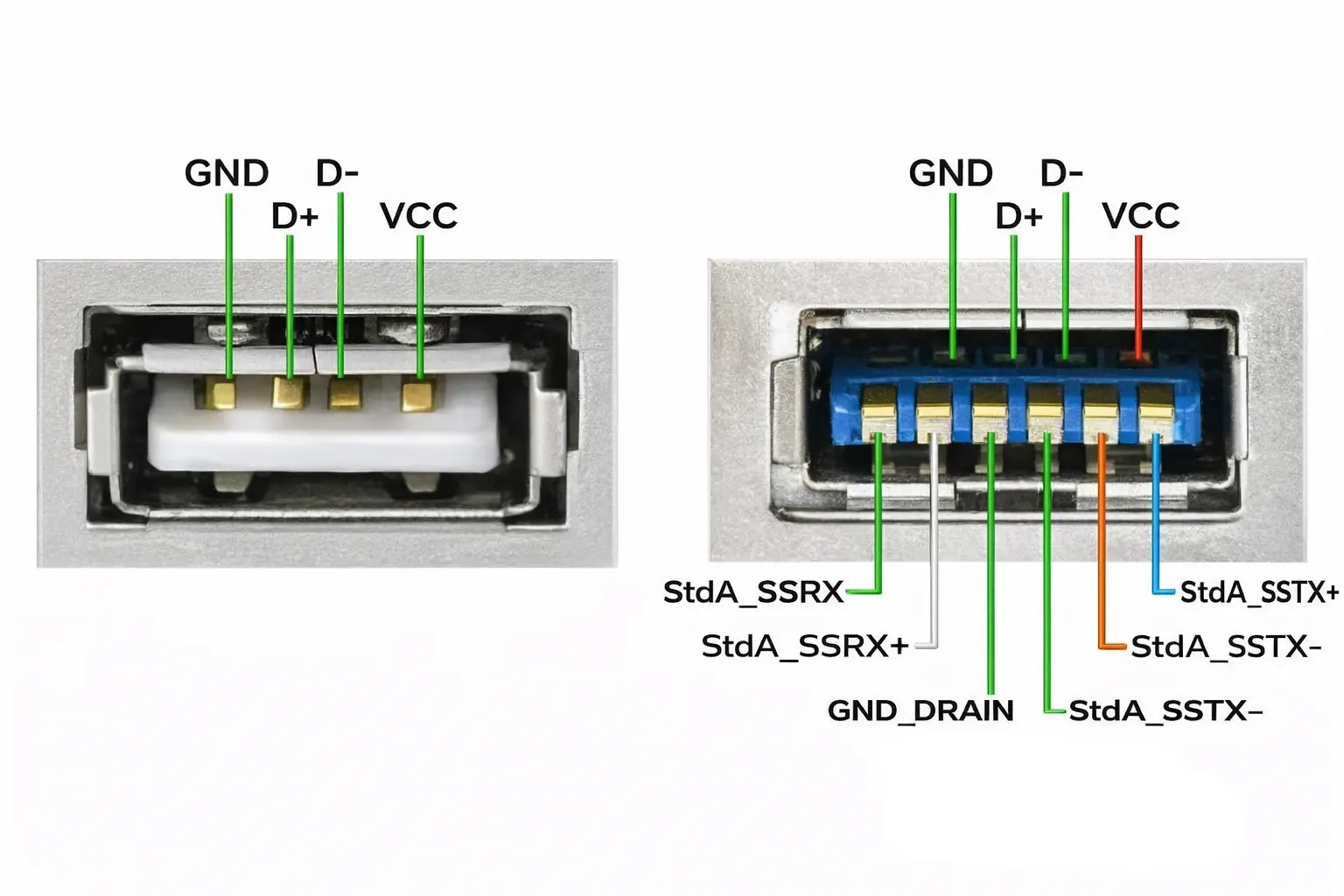

二、接线区别（物理结构）

这是最直观的硬件差异。以最常见的 USB Type-A（长方形接口） 为例：

1. USB 2.0 的接线（4线）

USB 2.0 只有一排共 4 个金属触点。

VCC (+5V): 供电正极。
D- (Data -): 数据传输负极。
D+ (Data +): 数据传输正极。
GND: 接地。

特点： 只有一对数据线（D-/D+），数据收发共用这一条通道。

2. USB 3.0 的接线（9线）

USB 3.0 为了兼容 2.0，保留了原本的 4 个触点，并在其后方（或深处）增加了 5 个新的弹片触点。

Front Row (兼容 2.0): VCC, D-, D+, GND
Back Row (3.0 专用):
- StdA_SSRX-: 超速接收数据负
- StdA_SSRX+: 超速接收数据正
- GND_DRAIN: 信号地线（屏蔽干扰）
- StdA_SSTX-: 超速发送数据负
- StdA_SSTX+: 超速发送数据正

特点： 增加了两对独立的高速数据通道（Tx发送对，Rx接收对）。

三、接线不同的作用是什么？（核心原理解析）

你可能会问：“为什么要加那 5 根线？这就好比为什么要从单车道扩建成高速公路。”

1. 实现“全双工”通信（Full-Duplex）—— 效率翻倍

USB 2.0 (半双工): 只有一对数据线 (D+/D-)。就像对讲机，一个人说话时，另一个人必须听，不能同时说话。数据要么在“读”，要么在“写”，不能同时进行。
USB 3.0 (全双工): 新增的接线中，有专门负责发送 (Tx) 的线路，也有专门负责接收 (Rx) 的线路。就像打电话，双方可以同时说话。
- 作用： 你可以在把文件从电脑复制到U盘的同时，从U盘读取另一个文件，互不干扰，极大提升了读写混合操作的效率。

2. 物理层面的“提速”—— 差分信号

USB 3.0 新增的 Tx 和 Rx 线路是专门为高频信号设计的“超速（SuperSpeed）”通道。
作用： 它们承载 5Gbps 的高频信号，而原本的 D+/D- 无法承受这么高的频率。如果不加线，速度就锁死在 480Mbps。

3. 完美“向下兼容”

保留 USB 2.0 的那 4 根线不是为了凑数，而是为了兼容。
作用： 当你把一个 USB 2.0 的鼠标插到 USB 3.0 的蓝色接口时，接口内部后排的 5 根 3.0 针脚会“悬空”或不工作，只有前排的 4 根针脚接触。这样电脑就知道：“哦，这是个老设备，我用 2.0 模式跟它聊天。”

4. 更强的供电与屏蔽

新增的 GND_DRAIN 地线不仅仅是接地。
作用： 在高频传输下，电磁干扰（EMI）非常严重。这根线配合线缆内部的屏蔽层，能有效减少数据出错，防止干扰 Wi-Fi 或蓝牙信号（这也是为什么有时候 USB 3.0 设备会干扰 2.4G 无线鼠标的原因）。同时，更多的金属触点允许通过更大的电流（900mA），能带动大容量移动硬盘而无需外接电源。
