자동차 맞춤형 와이어 하니스

자동차 맞춤형 와이어 하니스

• 2025-01-17 11:13:28
• 관리자 작성

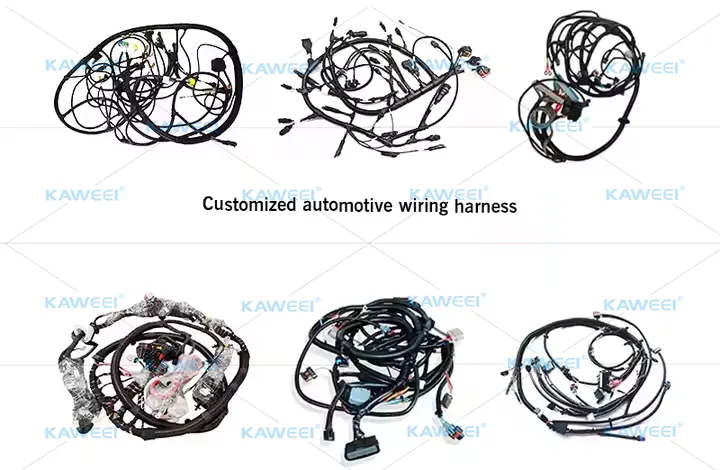

자동차 분야에서 와이어 하니스는 차량의 "신경계" 역할을 하며, 다양한 구성 요소에 전기 신호와 전력을 전송하는 데 중추적인 역할을 합니다. 다양한 차량 모델과 기능의 특정 요구 사항에 맞춰 정교하게 제작된 자동차 맞춤형 와이어 하니스는 현대 자동차 제조에서 점점 더 중요한 요소로 부상하고 있습니다.

I. 자동차 와이어 하니스의 기술 원리

자동차 와이어 하니스의 핵심은 전선, 커넥터, 단자 및 보호 슬리브의 복잡한 조립체입니다. 전선은 일반적으로 우수한 전기 전도성을 지닌 구리로 만들어집니다. PVC(폴리염화비닐), XLPE(가교 폴리에틸렌) 또는 TPE(열가소성 엘라스토머)와 같은 재료로 절연되어 단락을 방지할 뿐만 아니라 습기, 열 및 화학 물질과 같은 환경적 요인으로부터 보호합니다.

커넥터는 차량 전기 시스템의 여러 부분 간에 안정적인 전기적 연결을 설정하도록 설계되었습니다. 다양한 모양과 크기로 제공되며 일부는 안전한 끼움을 보장하기 위해 잠금 장치가 장착되기도 합니다. 반면 단자는 전선이 전기 구성 요소에 연결되는 지점입니다. 고품질 단자는 전기 저항을 최소화하고 전력 손실을 방지하는 데 필수적입니다.

II. 자동차 맞춤형 와이어 하니스 제조 공정

자동차 맞춤형 와이어 하니스의 제조 공정은 매우 복잡합니다. 엔지니어가 CAD(컴퓨터 지원 설계) 소프트웨어를 사용하여 차량의 전기 요구 사항과 물리적 치수를 기반으로 와이어 하니스의 정확한 레이아웃을 만드는 상세한 설계 작업으로 시작됩니다.

설계가 확정되면 다음 단계는 전선 절단 및 피복 벗기기입니다. 전선을 필요한 정확한 길이로 자르고 연결을 위해 끝의 절연체를 벗기기 위해 특수 기계가 사용됩니다. 그 후 전선은 커넥터와 단자와 조립되며, 종종 일관되고 안정적인 연결을 보장하기 위해 자동화된 압착 기계를 사용합니다.

조립된 와이어 하니스는 엄격한 품질 관리 검사를 거칩니다. 여기에는 모든 연결이 올바른지, 단락 또는 개방 회로가 없는지 확인하기 위한 전기 테스트가 포함됩니다. 또한 커넥터와 단자가 차량 운행 중 진동 및 기계적 스트레스를 견딜 수 있는지 확인하기 위한 기계적 테스트도 수행됩니다.

III. 자동차 맞춤형 와이어 하니스의 장점

높은 유연성

자동차 제조업체는 세단, SUV 또는 전기차와 같은 다양한 유형의 차량에 대해 다양한 요구 사항을 가지고 있습니다. 맞춤형 와이어 하니스는 각 차량 모델의 고유한 레이아웃과 전기 요구 사항에 정확히 맞도록 설계될 수 있습니다. 예를 들어, 전기차는 내연 기관 차량과 다른 전력 관리 시스템을 가지고 있습니다. 맞춤형 와이어 하니스는 전기차의 고전압 전력 전송 및 제어를 최적화하도록 설계되어 배터리 관리 시스템, 전기 모터 및 기타 관련 구성 요소의 효율적인 작동을 보장할 수 있습니다.

향상된 신뢰성

맞춤 제작을 통해 하니스는 불필요한 전선과 연결의 길이를 최소화할 수 있습니다. 연결이 적을수록 잠재적 고장 지점이 줄어들어 전기적 오작동, 단락 및 간헐적 연결의 위험을 줄입니다. 이는 자동차의 안전성과 성능에 매우 중요하며, 전기적 고장은 차량 고장 및 안전 위험을 포함한 심각한 결과로 이어질 수 있기 때문입니다.

IV. 적용 시나리오

자동차 맞춤형 와이어 하니스는 다양한 차량 서브시스템에 널리 사용됩니다:

• 조명 시스템

맞춤형 와이어 하니스는 다양한 유형의 헤드라이트, 테일라이트 및 실내 조명을 지원하도록 설계될 수 있습니다. 주행 조건에 따라 빔 패턴을 조정하는 적응형 헤드라이트와 같은 기능에 안정적인 전력 공급과 적절한 신호 제어를 보장할 수 있습니다.

• 인포테인먼트 시스템

맞춤형 와이어 하니스는 터치스크린, 스피커 및 내비게이션 장치와 같은 여러 구성 요소의 원활한 통합을 가능하게 하여 고품질의 사용자 경험을 제공합니다.

• 파워트레인 및 섀시 시스템

파워트레인에서 와이어 하니스는 엔진, 변속기 및 하이브리드 또는 전기 구동 시스템에 신호와 전력을 전송하는 역할을 합니다. 섀시에서는 ABS(안티록 브레이크 시스템), ESC(전자식 안정성 제어) 및 서스펜션 시스템과 같은 구성 요소에 사용됩니다.

V. 미래 전망

자동차 기술의 지속적인 발전, 특히 자율 주행 및 커넥티드 카의 부상으로 인해 자동차 맞춤형 와이어 하니스에 대한 수요는 계속해서 증가할 것입니다. 자율 주행 차량은 물체 감지, 차선 유지 및 충돌 방지와 같은 기능을 위해 센서 기반의 복잡한 시스템을 필요로 합니다. 맞춤형 와이어 하니스는 방대한 양의 센서 데이터를 차량의 제어 장치로 안정적으로 전송하는 데 필수적입니다. 실시간 교통 정보 업데이트 및 OTA(무선) 소프트웨어 업데이트와 같은 기능을 위해 고속 데이터 통신에 의존하는 커넥티드 카에서 맞춤형 와이어 하니스는 빠르고 안정적인 데이터 전송을 가능하게 하는 데 중요한 역할을 할 것입니다.

결론적으로, 자동차 맞춤형 와이어 하니스는 현대 자동차 제조에 없어서는 안 될 부분입니다. 그 유연성, 신뢰성 및 다양한 적용 시나리오에 대한 적응성은 자동차의 발전과 성능에 있어 핵심 요소입니다. 자동차 산업이 계속해서 발전함에 따라, 자동차 맞춤형 와이어 하니스의 혁신과 최적화는 새로운 차량 기술의 증가하는 요구를 충족시키는 데 결정적일 것입니다.
