IPC-620 와이어 하네스 가공 표준: Kaweei는 모든 선이 규격에 맞는지 어떻게 보장합니까?

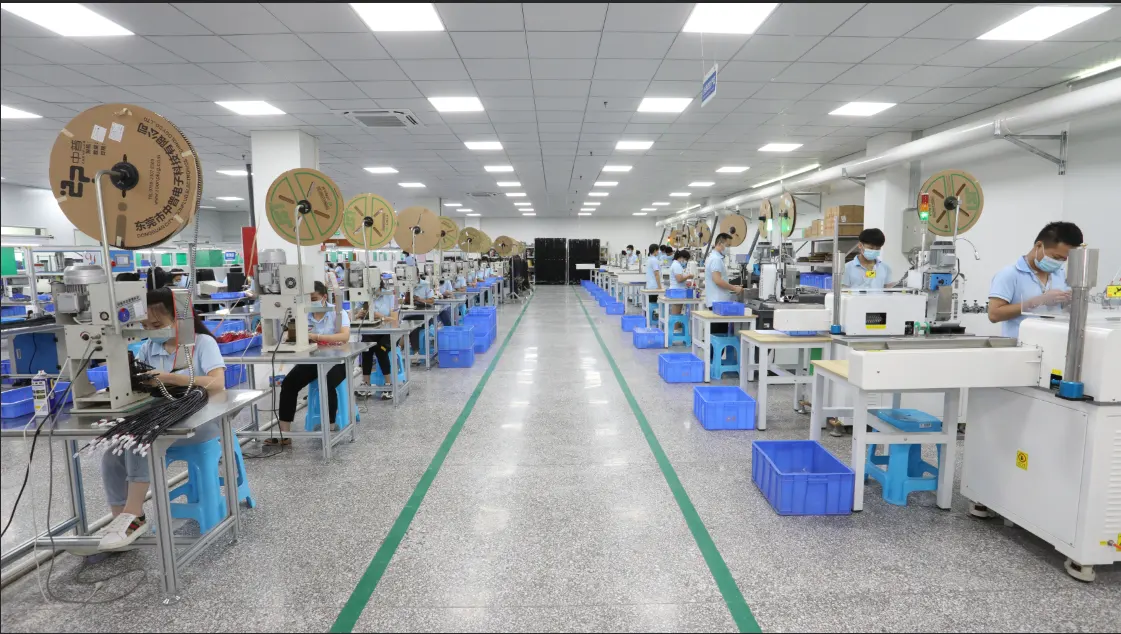

Kaweei의 와이어 하네스 가공 작업장에서 IPC/WHMA-A-620은 매일 빼놓을 수 없는 '작업 지침서'입니다. 많은 고객이 상담 시 '귀사의 제품은 IPC-620 표준을 준수합니까?'라고 묻습니다. 저희에게 이는 인증 문제일 뿐만 아니라, 와이어 하네스 생산에서 피복 벗기기, 압착, 납땜 등 모든 동작에 대한 '안전 마지노선'입니다.
저희는 표준을 벽에 쓰는 것에 그치지 않고, 각 공정의 검사 동작으로 분해합니다.
왜 저희는 IPC-620을 그토록 중시합니까?
IPC-620은 전 세계 와이어 하네스 산업의 유일한 권위 있는 표준입니다. 전자 제품을 인체에 비유한다면, 와이어 하네스는 혈관입니다. 압착이 제대로 되지 않아(단자 느슨함) 피복 벗기기가 코어를 손상시키면, 장기 진동이나 고온 환경에서 전체 기기가 고장 날 수 있습니다.
생산 현장에서 표준을 어떻게 실행합니까 (Class 2 vs Class 3)?
생산 현장에서는 고객님의 응용 분야에 따라 다른 등급을 선택합니다:
- Class 2(전용 서비스 전자 제품): 대부분의 가전 및 사무 기기에 적합하며, 제품이 연속 사용 시 안정적으로 작동해야 합니다.
- Class 3(고성능 전자 제품): 의료 기기, 산업 제어, 군사 및 항공 우주 분야 등에 적합합니다. 여기서는 가혹한 환경에서 하네스가 '제로 결함'이어야 합니다.
Kaweei에서는 최소 비용으로 생산하는 것을 기본으로 하지 않고, 제품의 용도에 따라 합리적인 공정 등급을 제안합니다. 예를 들어, 의료용 하네스의 경우 단자 압착 후 인장 시험 빈도와 현미경 검사 요구 사항이 표준 기준선보다 훨씬 높습니다.
Kaweei는 실제로 어떻게 합니까:

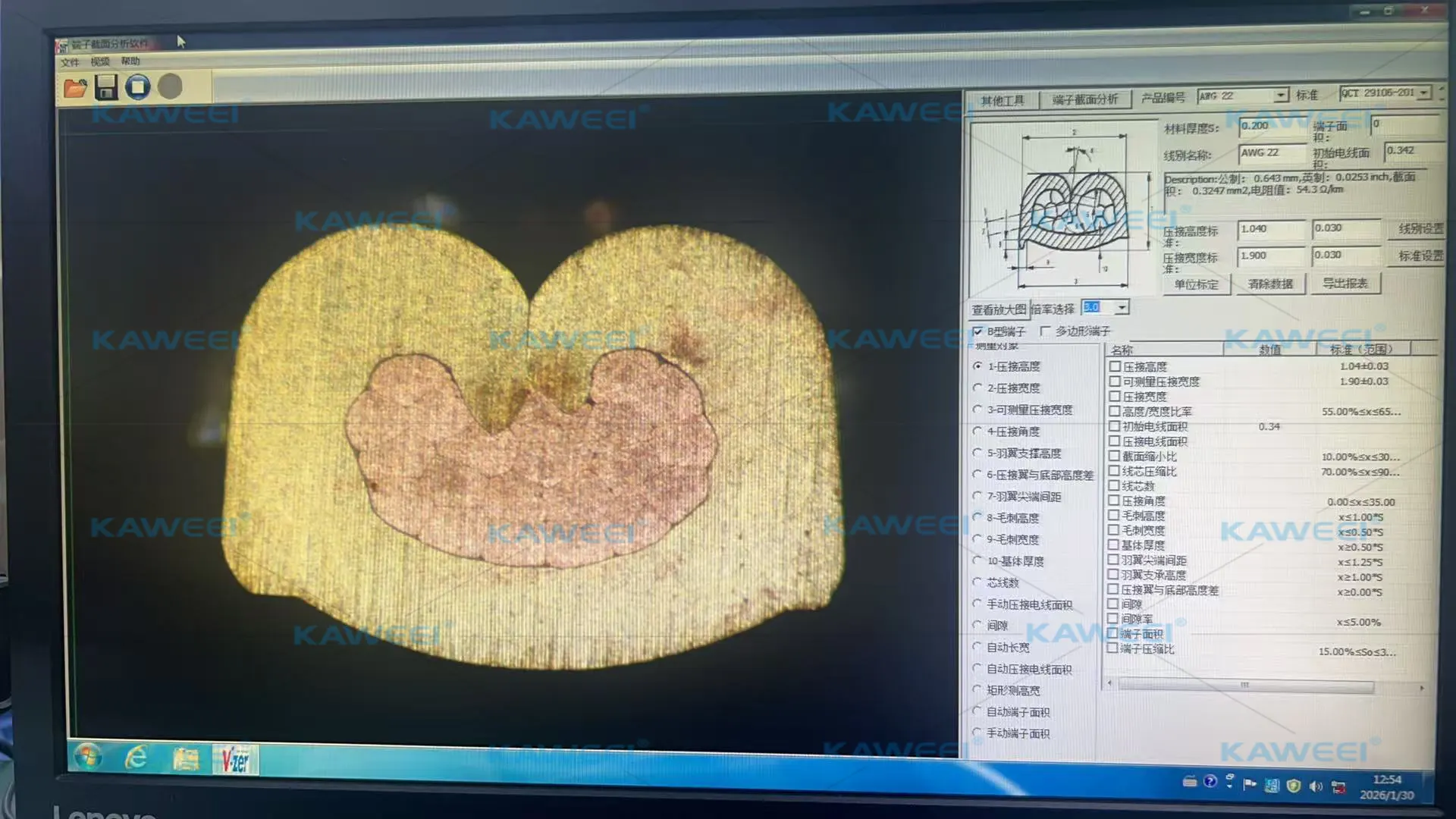

- 단자 압착 단면 분석: 절편 검사를 통해 압착 압축비를 확인하여, 모든 구리선이 최적의 응력 상태에 있는지, 단순히 '잡혀 있는' 것이 아닌지 확인합니다.
- 피복 벗기기 공정: 엄격한 피복 벗기기 깊이 검사를 통해, 칼날이 코어를 손상시켜 나중에 단선되는 것을 방지합니다.
- 정전기 및 환경 관리: 표준 요구 사항에 따라 생산 환경을 관리하여 오염을 방지합니다.
귀하의 프로젝트가 IPC-620 Class 3 표준을 충족해야 하는지 의문이 있거나, 저희의 구체적인 검사 프로세스를 알고 싶으시면 언제든지 문의해 주십시오. 귀하의 도면에 따라 전문적인 공정 솔루션을 제공해 드리겠습니다.
자주 묻는 질문 (FAQ):
Q: 귀사가 생산하는 모든 와이어 하네스가 IPC620을 준수합니까?
A: 저희의 기본 생산 공정은 IPC620 Class 2 표준을 완전히 준수합니다. Class 3 수준의 고신뢰성 요구 사항이 있으시면, 도면 제공 시 명시해 주시기 바랍니다. Class 3의 엄격한 표준에 따라 품질 검사 매개변수를 조정하겠습니다.
Q: 압착 높이가 IPC620 표준에 맞지 않으면 어떤 결과가 발생합니까?
A: 압착 높이가 너무 높으면 접촉 저항이 증가하고, 너무 낮으면 구리선을 절단하여 기계적 강도가 저하됩니다. 이 두 가지 상황 모두 저희 공정 관리의 붉은 선입니다.
Q: 관련 검사 보고서를 제공합니까?
A: 맞춤형 와이어 하네스 주문의 경우, 고객 요청에 따라 상세한 공정 매개변수 및 시험 기록(단자 인장 시험 보고서 포함)을 제공할 수 있습니다.
