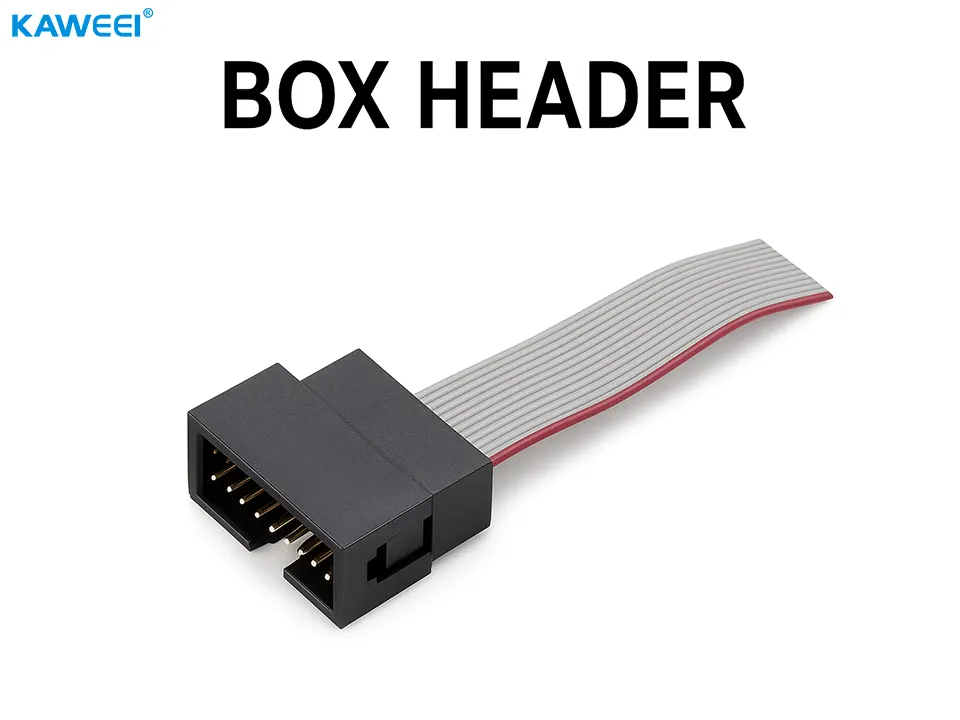

박스 헤더 커넥터
박스 헤더 커넥터는 회로 기판 간의 신호 연결에 널리 사용되는 일반적인 전기 커넥터 유형으로, 특히 컴퓨터 마더보드, 임베디드 시스템 및 산업 제어 보드에서 사용됩니다.
박스 헤더 커넥터는 일반적으로 다음 부분으로 구성됩니다:
플라스틱 하우징 (박스 하우징)
- 직사각형 상자 모양을 가지고 있습니다 — 따라서 박스 헤더라는 이름이 붙었습니다.
- 하우징은 일반적으로 잘못된 삽입을 방지하기 위해 키 노치 또는 극성 슬롯을 포함합니다.
핀 헤더
- 내부에는 하나 이상의 행의 금속 핀이 있습니다 (일반적으로 금도금 또는 주석도금 구리 핀).
- 일반적인 구성에는 2×5, 2×10, 2×20이 포함되며, 이는 10핀, 20핀, 40핀 커넥터에 해당합니다.
결합 인터페이스
- 일반적으로 IDC 리본 케이블 커넥터 또는 듀폰 암 하우징과 결합됩니다.
- IDC 커넥터는 다중 코어 리본 케이블의 동시 압착을 허용하여 빠른 신호 전송을 가능하게 합니다.
| 일반 유형 | 핀 수 | 피치 | 일반적인 응용 |
|---|---|---|---|
| 2×5 | 10핀 | 2.54 mm | JTAG, SPI 인터페이스에서 일반적 |
| 2×10 | 20핀 | 2.54 mm | PC 전면 패널 및 레거시 IDE 인터페이스에 사용 |
| 2×20 | 40핀 | 2.54 mm | 라즈베리 파이 GPIO 헤더와 호환 |
| 2×7, 2×8 | 14, 16핀 | 2.54 mm | 산업 제어 및 디버그 인터페이스에서 일반적 |
다른 커넥터 유형과의 비교
| 커넥터 유형 | 특징 |
|---|---|
| 핀 헤더 | 하우징 없음; 소켓 헤더 또는 듀폰 케이블에 직접 연결 |
| 박스 헤더 | 플라스틱 하우징, 키 설계, 더 안전한 연결 |
| IDC 커넥터 | 박스 헤더와 함께 사용되는 암 커넥터, 리본 케이블 종단용 |
| 소켓 헤더 | 핀 또는 박스 헤더와 결합하는 보드 장착형 암 헤더 |
박스 헤더 커넥터의 장점:
박스 헤더 커넥터는 잘못된 삽입을 효과적으로 방지하는 키 설계를 특징으로 하여 올바른 방향을 보장하고 신호 오류나 장비 손상을 피합니다. 견고한 하우징은 내부 핀에 뛰어난 기계적 보호를 제공하여 굽힘이나 납땜 분리 위험을 줄여주어, 잦은 결합이 필요하거나 혹독한 환경에서 작동하는 응용에 적합합니다. 다중 코어 병렬 연결을 지원하며 일반적으로 IDC 리본 케이블과 함께 사용되어 빠른 대량 종단과 향상된 조립 효율성을 가능하게 합니다. 표준화된 2.54mm 피치로 박스 헤더 커넥터는 마더보드, 개발 보드 및 산업 제어 장비에서 사용하기 위한 강력한 호환성을 제공합니다. 낮은 비용과 대량 생산의 용이성을 유지하면서 좋은 신호 무결성을 제공합니다.
박스 헤더 커넥터 케이블 어셈블리는 표준 제품에 국한되지 않습니다 — 우리는 핀 수, 케이블 길이, 리본 색상 및 단자 유형을 포함하여 귀하의 요구에 따라 완전히 맞춤화할 수 있습니다. 프로토타입, 대량 생산 또는 교체 케이블이 필요하든, 우리는 일관된 품질과 신뢰할 수 있는 성능으로 빠르게 배송할 수 있습니다. 맞춤형 케이블 요구사항이 있으시면 언제든지 문의해 주십시오.
