배선 하니스 개발에 수년을 보내면서 깨달은 바가 있습니다: 겉보기에 사소해 보이는 커넥터가 시스템의 장기적인 신뢰성에서 결정적인 역할을 하는 경우가 많다는 것입니다. 오늘 저는 여러 자동차 및 산업 제어 프로젝트에서 우리 팀의 경험을 바탕으로 "작은 부품"인 스페이드 커넥터에 대한 통찰을 공유하고자 합니다. 이는 단순한 커넥터가 아니라 우리 디자인 철학의 확장입니다.

1. "포크" 이상: 스페이드 커넥터 재고하기

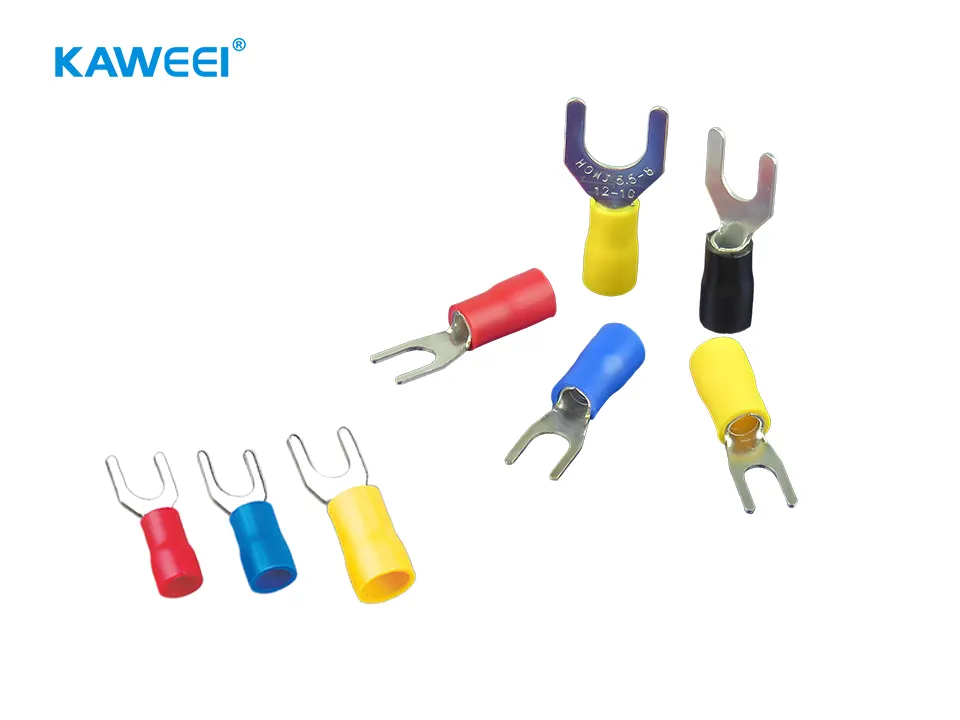

스페이드 커넥터, 업계에서 포크 단자라고도 알려져 있으며, 나사나 볼트 아래로 "미끄러져 들어갈 수 있는" 포크 모양의 혀로 정의됩니다. 이 간단한 Y형 구조를 과소평가하지 마십시오: 현장 설치 효율성을 크게 향상시킵니다. 엔지니어는 볼트를 완전히 제거할 필요가 없습니다; 몇 번의 회전으로 단자를 미끄러뜨리고 다시 조이면 됩니다. 이 장점은 대량 조립이나 좁은 공간에서 특히 두드러집니다.

재료 선택이 성능의 기준을 설정합니다. 우리 팀은 두 가지 핵심 사항에 주의를 기울입니다:

• 기본 재료 전도성: 저저항 전류 경로를 보장하기 위해 T2 구리를 우선시합니다.

• 표면 처리: 주석 도금은 비용 효율적인 산화 방지 솔루션입니다. 우리의 염수 분무 테스트에서 주석 도금된 구리는 96시간 후에도 금속 색상을 유지했지만, 노출된 구리는 이미 심하게 부식되었습니다. 더 높은 요구 사항의 애플리케이션의 경우 은 도금이나 니켈 도금을 고려합니다.

환경에 따라 우리는 노출된 단자, 프리인슐레이션 단자(PVC 슬리브) 및 열수축 단자 중에서 선택합니다. 예를 들어, 엔진룸과 같은 고온 고진동 영역에서는 항상 2차 절연 및 스트레스 완화를 위해 열수축 튜브를 추가합니다.

2. 프로젝트에서의 실용적 가치: 효율성과 신뢰성의 균형

이론은 하나, 실천은 또 다른 것입니다. 스페이드 커넥터가 우리 프로젝트에서 실제 문제를 해결한 방법은 다음과 같습니다:

1. 조립 효율성 – 측정 가능한 이득
   작년 자동차 계기판 하니스 프로젝트에서 우리는 스페이드 커넥터와 전통적인 노출된 전선 루핑을 비교했습니다. 측정 결과, 스페이드 커넥터 사용은 포인트당 평균 연결 시간을 약 18% 줄여 상당한 노동력 절감과 더 원활한 생산 라인 주기로 이어졌습니다.

2. 안정적인 전기 성능 – 데이터가 말한다
   접촉 저항은 중요합니다. 우리는 여러 공급업체의 단자를 샘플링하여 고품질 주석 도금 단자가 초기에 3–4 mΩ로 안정화되는 것을 발견했습니다. 10 A 부하에서 4 mΩ은 0.4 W의 전력 손실을 의미하며, 10 mΩ은 1 W로 증가합니다. 장기적으로 이 추가 열은 노화를 가속화하고 안전 위험을 만들 수 있습니다. 내부적으로 우리는 엄격한 "레드 라인"을 가지고 있습니다: 10 mΩ을 초과하는 모든 샘플링 지점은 전체 배치 반품을 트리거합니다.

3. 미래 지향적 유지보수
   납땜 연결과 달리 스페이드 커넥터는 플러그인 가능합니다. 디버깅 단계에서 모듈 교체는 일상적입니다. 손상 없이 제거할 수 있는 커넥터는 전선 절단이나 재납땜을 피하게 하여 시간을 절약하고 케이블 마모를 줄입니다 – 이는 애프터서비스에 큰 장점입니다.

4. 환경 적응성 – 현명하게 선택
   건조한 가전제품 케이스부터 고온 엔진룸과 습한 산업 현장까지, 적절히 "차려입으면" 스페이드 커넥터는 수행할 수 있습니다. 예를 들어, 야외 제어 캐비닛 프로젝트에서 우리는 처음에 일반 PVC 절연 단자를 사용했지만, 습하고 황화 공기에서 6개월 후에 부서지고 균열이 생겼습니다. 내후성 나일론 슬리브 단자로 전환하여 문제를 해결했습니다.

3. 배운 교훈: 이 "도구"를 올바르게 사용하기

최고의 구성 요소라도 잘못 적용되면 실패합니다. 다음은 우리 경험에서 얻은 단단한 규칙들입니다:

1. 정확한 일치가 핵심
   전류가 왕이고, 전선 게이지가 여왕입니다. 도체의 실제 단면적(AWG 또는 mm²)과 예상 최대 작업 전류를 기반으로 단자 사양을 선택하십시오. 우리는 한번 전선 게이지가 18 AWG에서 16 AWG로 변경될 때 단자를 업데이트하지 않아 진동 테스트 중에 압착 부족과 느슨해짐을 초래했습니다.
   또한 볼트 크기를 간과하지 마십시오. 포크 개구부는 나사 직경과 완벽하게 일치해야 합니다; 너무 조이거나 느슨하면 숨겨진 위험을 초래합니다.

2. 압착 기술이 생명선
   성능의 절반은 적절한 압착에서 나옵니다. 우리는 제어된 압착 도구 사용을 의무화하고 주기적으로 압착 단면을 검사합니다. 적절한 압착은 모든 구리 가닥이 플라스틱 변형하여 도체를 손상시키지 않고 "냉접"을 형성하도록 보장합니다. 플라이어나 망치로 평평하게 만드는 것은 엄격히 금지됩니다.

3.

4. 토크 표준화
   볼트는 "조일수록 좋은" 것이 아닙니다. 우리는 각 단자 유형에 대해 권장 토크를 지정합니다(예: M4 볼트: 1.2–1.5 N·m). 과도한 조임은 포크를 변형시키고 접촉면을 손상시키며; 부족한 조임은 진동 하에 저항을 높이는 적절한 접촉 압력을 제공하지 못합니다.

5. 환경 테스트를 "골드 표준"으로 취급
   자동차 및 산업 제품의 경우 진동 및 열 사이클 테스트가 중요합니다. 우리는 모든 핵심 스페이드 커넥터의 접촉 저항 변화가 테스트 후 10%를 초과하지 않도록 요구합니다.

4. 우리를 더 똑똑하게 만든 두 "함정"

사례 A: 조명 회로의 비정상 온도
전면 헤드라이트 하니스 도로 테스트 중, 한 스페이드 커넥터가 주변 온도보다 거의 15 °C 더 높게 작동했습니다. 조사 결과 배선 레이아웃 변경이 진동 하에 공진을 유발한 것으로 나타났습니다. 간단한 압착은 부족했습니다. 우리는 전선 클립을 추가하여 공진 주파수를 이동시키고 2차 잠금 구조가 있는 단자로 전환하여 문제를 해결했습니다.

사례 B: 습한 작업장의 "만성 문제"
산업 제어 캐비닛은 비용 절감을 위해 처음에 노출된 단자를 사용했습니다. 남부 해안 작업장에 설치된 후, 여러 단자가 6개월 내에 전기화학적 부식을 겪어 접촉 저항이 증가했습니다. 교훈: 습하거나 염수 분무 환경에서 절연(특히 완전히 열수축된 단자)은 단순한 절연이 아니라 – 부식에 대한 장벽입니다.
