USB Type-C 线束设计：1.2 规范解析与制造工艺

2026-02-06
5810

在过去的十几年里，我们线束行业对 USB 的理解大多停留在“四根线（VBUS, D+, D-, GND）”的时代。然而，随着 USB Type-C™ 规范（特别是 1.2 版本）的普及，我们的工作性质发生了根本性的变化。Type-C 不仅仅是接口形状的改变，它让线缆从被动的“导线”变成了具备智能通讯能力的“有源组件”。

USB Type-C Wire Harness Design

基于最新的 USB Type-C 规范，我整理了以下设计心得，希望能为同行的线束设计与制造提供参考。

一、 物理形态的挑战：高密度与微型化

Type-C 带来的第一个冲击是物理层面的。规范明确指出，插座系统高度低于 3mm，这意味着我们在进行**连接器端接（Connector Termination）和注塑成型（Over-molding）**时，公差控制必须极为严苛。

  • 设计心得： 以前做 Standard-A 时，焊点间距大，容错率高。现在 Type-C 的 Pitch 值极小，对高频焊接（Hot Bar）工艺提出了挑战。同时，为了保证插头在“正反插”时都能达到上万次的插拔寿命，端子的弹性和镀层耐磨性成为来料检验（IQC）的重点。

二、 引脚定义的重构：不仅仅是线序的对调

Type-C 最迷人也最让人头秃的特性是正反插（Reversible Plug）和双向插拔。但这并非简单的物理对称，而是依靠复杂的引脚映射。

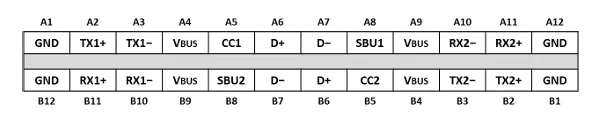

USB Type-C Receptacle Interface

(注：请重点关注插座上下两排对称的触点布局)

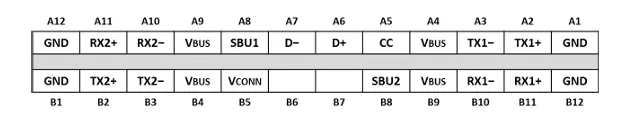

USB Full-Featured Type-C Plug Interface

(注：请注意插头中只连接了一个 CC 引脚，这在线束制程中非常关键)

  • 线束设计关键点：

    1. 信号完整性（SI）： 图中可以看到，TX/RX 对角线对称。在全功能线缆（Full-Featured Cable）设计中，必须严格控制差分阻抗（90Ω）和对内等长。由于需要支持未来的频率扩展，**屏蔽层（Shielding）**的处理（如编制密度、铝箔包裹工艺）直接决定了 EMI 测试能否通过。

    2. SBU 引脚： 边带使用引脚（SBU1/SBU2）是为音频或 Alternate Modes 预留的。在做非标线束时不能忽略这两根线，否则部分扩展坞功能会失效。

    3. USB 2.0 的特殊性： 规范提到，Type-C 线缆中仅需实现一组 USB 2.0 D+/D-。这意味着虽然插座有两组 D+/D-，但我们做线时只需接一组，另一组在插座端内部短接或通过逻辑处理。

三、 CC通道

如果说 VBUS 是血管，那 配置通道（Configuration Channel, CC） 就是神经。因为它决定了：

  • 连接检测： 告诉主机“我插进来了”。

  • 方向识别： 告诉设备“我现在是正面还是反面”，从而决定数据跑哪一对差分线。

  • 功率协商： 决定是 5V/500mA 还是 PD 协议的高压大电流。

  • 工程警示：
    在做线束导通测试时，CC 线的电阻值（Ra/Rd/Rp）检测至关重要。

    • VCONN 的引入： 规范指出，插头中未通过线缆连通的那个 CC 脚，会被重新定义为 VCONN。这意味着我们需要在插头 PCB 上设计电路，能够从主机取电（VCONN）来驱动线缆内的电子标签（E-Marker）。这不再是一根纯铜线，而是一个带供电回路的 system。

四、 电源传输

Type-C 在供电上极其激进。定义了 VBUS 电流等级：

  • 默认（500/900mA）

  • 1.5A

  • 3.0A

  • 5.0A (需配合 PD 和 E-Marker)

  •

    1. 线径（AWG）选择： 标准 Type-C 线缆组件额定电流为 3A。如果客户要求支持 100W (20V/5A) 甚至更高，我们必须使用额定 5A 的线材。这直接导致线缆外径（OD）变粗，柔韧性变差。如何在通过 温升测试（通常要求端子温升不超过 30°C）的前提下保持线缆柔软，是结构工程师和线缆工程师博弈的焦点。

    2. 压降控制： 由于 VBUS 可能会跑大电流，VBUS 和 GND 的回路电阻（IR Drop）必须严格计算，必要时需增加地线屏蔽层作为回流路径。

      选型心得：



五、 E-Marker 与合规性

所有 USB 全功能 Type-C 线缆均为电子标记（Electronically Marked）线缆。

  • 制造工艺变革：
    以前我们只需要做物理连接（Soldering/Crimping）。现在，我们在生产全功能线缆时，必须在插头 PCB 上焊接一颗 E-Marker 芯片，并通过 VCONN 供电，通过 CC 线进行 BMC 通信 烧录信息。

    • 测试环节： 产线测试设备必须增加 E-Marker 读取步骤，验证线缆是否正确宣告了其能力（例如：“我是支持 5A 的线缆”）。



六、 转接

合法的转接线（如 Type-C 转 A 公，Type-C 转 Micro-B），但也特别加了 "Note"：

"USB Type-C receptacle to USB legacy adapters are explicitly not defined or allowed."
（明确未定义或不允许 USB Type-C 插座至 USB 传统适配器）

  • 避坑指南：
    作为工程师，我们经常会收到客户奇奇怪怪的定制需求，比如“做一个 Type-C 母座转 USB-A 公头的转接头”。根据规范 1.2，这是违规的。因为这可能导致用户组装出非法的线缆组合（例如 A-to-A），进而烧毁设备。在项目评审阶段，我们必须依据规范驳回此类设计，这是线束工程师的职业操守。



USB Type-C 1.2 规范将线束行业带入了一个“机电一体化”的时代。对于我们工程师而言，“通断、线序、耐压” 只是基础，“高频阻抗、CC 逻辑、E-Marker 编程、温升控制” 才是决定产品生死的关键。
