Was ist ein Pigtail-Steckverbinder? Guide zu Typen, Verkabelung & Anwendungen
Pigtail-Steckverbinder werden häufig in der Automobilverkabelung, in Industrieanlagen, in der LED-Beleuchtung und bei elektrischen Reparaturanwendungen eingesetzt. Sie bieten eine zuverlässige und effiziente Möglichkeit, Stromkreise zu verbinden und vereinfachen gleichzeitig die Installation und Wartung.

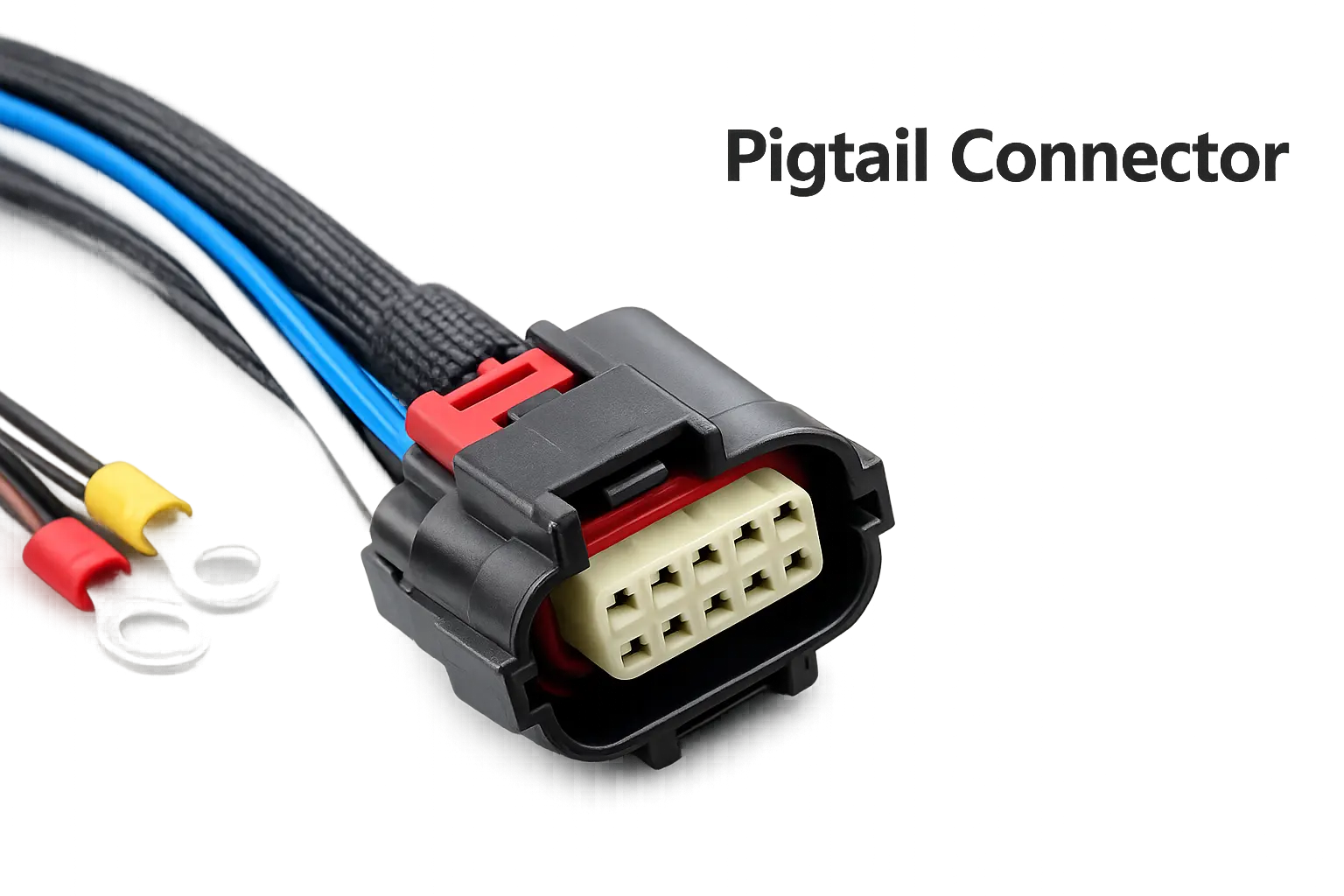

Ein Pigtail-Steckverbinder ist eine kurze Kabelbaugruppe mit einem vorinstallierten Stecker oder einer Klemme an einem Ende. Diese Steckverbinder werden üblicherweise zum Ersetzen beschädigter Stecker, zum Erweitern von Stromkreisen oder zum Integrieren von Sensoren und Komponenten in größere Kabelbaumsysteme verwendet.
In Automobil- und Industrieumgebungen tragen Pigtail-Steckverbinder dazu bei, die elektrische Zuverlässigkeit zu verbessern, die Installationszeit zu verkürzen und Ausfälle durch Vibrationen, Feuchtigkeit oder schlechte Kabelverbindungen zu minimieren.
Bei KAWEEI werden Pigtail-Steckverbinder häufig in kundenspezifischen Kabelbäumen für die Automobilindustrie, wasserdichten Kabelbaugruppen und industriellen Steuerungssystemen verwendet.
Inhaltsverzeichnis
- Was ist ein Pigtail-Steckverbinder?
- Gängige Arten von Pigtail-Steckverbindern
- Anwendungen
- Pigtail-Steckverbinder vs. Stoßverbinder (Butt Connector)
- Wahl der richtigen Drahtstärke (AWG)
- Häufige Ursachen für Steckerausfälle
- Best Practices für die Installation
- Häufig gestellte Fragen
- Fazit
Gängige Arten von Pigtail-Steckverbindern
Automotive Pigtail-Steckverbinder
Pigtails für die Automobilindustrie sind für Fahrzeuge konzipiert, die Vibrationen, Hitze und Feuchtigkeit ausgesetzt sind. Sie werden häufig für Scheinwerfer, Sensoren, Einspritzdüsen und Steuergeräte (ECU) verwendet.
Wichtige Merkmale sind:
- Wasserdichte Abdichtung
- Hitzebeständigkeit
- Hohe Vibrationsfestigkeit
- Sichere Verriegelungsstrukturen
Wasserdichte Pigtail-Steckverbinder
Diese werden häufig im Außenbereich, in der Schifffahrt und in industriellen Umgebungen eingesetzt.
Diese Steckverbinder können enthalten:
- Silikondichtungen
- Gummidichtungen
- Schrumpfschläuche
- Gehäuse mit Schutzklasse IP67/IP68
Der wasserdichte Schutz hilft, Korrosion und elektrische Ausfälle zu verhindern.
Anwendungen von Pigtail-Steckverbindern
Pigtails sind weit verbreitet in:
- Automobil-Kabelbäumen
- Industriellen Automatisierungssystemen
- LED-Beleuchtung
- Medizinischen Geräten
- Schiffselektronik
- Sensoren-Integration
- Stromverteilungssystemen
In der Kabelbaumfertigung werden Pigtail-Steckverbinder oft für den Austausch von Steckern, wasserdichte Kabelbaugruppen und die Sensorintegration verwendet.
Pigtail-Steckverbinder vs. Stoßverbinder (Butt Connector)
Obwohl beide für die Verkabelung verwendet werden, dienen sie unterschiedlichen Zwecken.
Ein Pigtail-Steckverbinder enthält eine vorkonfektionierte Kabelbaugruppe mit integriertem Stecker und ist ideal für den schnellen Austausch und komplexe Systeme.
Ein Stoßverbinder (Butt Connector) dient primär dazu, zwei Drähte durch Crimpen miteinander zu verbinden.
In Industrieanwendungen werden Pigtails bevorzugt, wenn wasserdichter Schutz, Steckeraustausch oder Vibrationsfestigkeit erforderlich sind.
Wahl der richtigen Drahtstärke (AWG)
Die Wahl der richtigen Drahtstärke (AWG) ist entscheidend für die elektrische Sicherheit.
| AWG | Gängige Anwendung |
|---|---|
| 22 AWG | Signalverkabelung |
| 20 AWG | Sensoren |
| 18 AWG | Kfz-Stromkreise |
| 16 AWG | Leistungsverkabelung |
| 14 AWG | Hochstromsysteme |
Falsche Drahtstärken können zu Überhitzung, Spannungsabfall oder Steckerausfällen führen.
Häufige Ursachen für Steckerausfälle
Mehrere Faktoren können die Zuverlässigkeit beeinträchtigen.
Schlechtes Crimpen
Unsachgemäßes Crimpen kann instabile Verbindungen und erhöhten Widerstand verursachen.
Korrosion
Feuchtigkeit kann die Klemmen beschädigen und die Leitfähigkeit verringern.
Falsches AWG
Zu dünne Drähte führen zu Überhitzung.
Vibrationsschäden
In der Industrie können sich Steckverbinder mit der Zeit lockern.
Hochwertige Materialien und korrekte Montagemethoden verbessern die langfristige Zuverlässigkeit erheblich.
Best Practices für die Installation
Eine ordnungsgemäße Installation ist für die Sicherheit unerlässlich.
- Verwenden Sie professionelle Crimpwerkzeuge
- Wählen Sie das richtige AWG
- Vermeiden Sie übermäßiges Biegen der Drähte
- Verwenden Sie bei Bedarf wasserdichte Abdichtungen
- Prüfen Sie Crimpungen auf mechanische Festigkeit
- Befolgen Sie die Standards nach IPC/WHMA-A-620
Bei KAWEEI sorgen strenge Qualitätsprüfungen und Crimptests für eine stabile elektrische Leistung in kundenspezifischen Kabelbaugruppen.
Häufig gestellte Fragen
Sind Pigtail-Steckverbinder wasserdicht?
Einige Versionen sind wasserdicht und für Marine- oder Außenanwendungen konzipiert. Diese verfügen oft über Silikondichtungen und Gehäuse mit IP67/IP68-Schutz.
Können Pigtails wiederverwendet werden?
Einige können wiederverwendet werden, aber wiederholtes Crimpen oder Vibrationen können die Zuverlässigkeit mindern. Für kritische Anwendungen wird ein Austausch empfohlen.
Fazit
Pigtail-Steckverbinder spielen eine wichtige Rolle in modernen elektrischen Systemen, indem sie die Installation vereinfachen und die Wartungseffizienz verbessern. KAWEEI bietet maßgeschneiderte Kabelbaumfertigung, einschließlich wasserdichter Baugruppen und OEM-Verkabelungslösungen für globale Kunden an.
