Что такое HDMI?

HDMI (High Definition Multimedia Interface) — это проприетарный аудио/видео интерфейс для передачи несжатых видеоданных и сжатых или несжатых цифровых аудиоданных от HDMI-совместимого исходного устройства к совместимому дисплею или модулю.

Интерфейс HDMI поддерживает максимальную пропускную способность передачи данных до 18 Гбит/с, что позволяет передавать несжатые аудио- и видеосигналы высокого разрешения. Поскольку перед передачей сигнала не требуется цифро-аналогового или аналого-цифрового преобразования, это обеспечивает высочайшее качество и целостность аудиовизуального сигнала.

Одним из основных преимуществ использования HDMI является то, что один кабель может одновременно передавать как аудио, так и видео сигналы, что обеспечивает превосходное качество аудиовизуальной передачи.

Интегрированные HD и 4K сверхвысокой четкости核心 модули (core modules) компании Xuanzhan Technology обычно используют интерфейс HDMI. Благодаря преобразованию Micro HDMI в LVDS эти модули могут передавать аудио- и видеосигналы 1080P HD и 4K UHD.

История HDMI

Интерфейс HDMI был впервые представлен в декабре 2002 года.

Первоначальная версия 1.0 была примечательна интеграцией интерфейса цифрового аудиопотока. По сравнению с интерфейсом DVI, широко использовавшимся в ПК в то время, HDMI 1.0 поддерживал видеопотоки от DVD до форматов Blu-ray. Это обеспечивало универсальную connectivity между всеми совместимыми устройствами и предлагало более удобное управление группами устройств.

С версии HDMI 1.0 до HDMI 2.0b стандарт претерпел девять итераций.

HDMI 2.0 расширил пропускную способность до 18 Гбит/с, поддерживая plug-and-play, горячее подключение, разрешение 3840×2160 и частоту кадров 50FPS и 60FPS. Кроме того, он поддерживает до 32 аудиоканалов и максимальную частоту дискретизации 1536 кГц.

HDMI 2.0 не вводил новых спецификаций кабелей, разъемов или интерфейсов, обеспечивая полную обратную совместимость с HDMI 1.x. Существующие кабели Category 2 можно использовать напрямую.

HDMI 2.0 не был предназначен для замены HDMI 1.x, а скорее для его улучшения. Любое устройство, поддерживающее HDMI 2.0, должно сначала быть совместимым со стандартом HDMI 1.x.

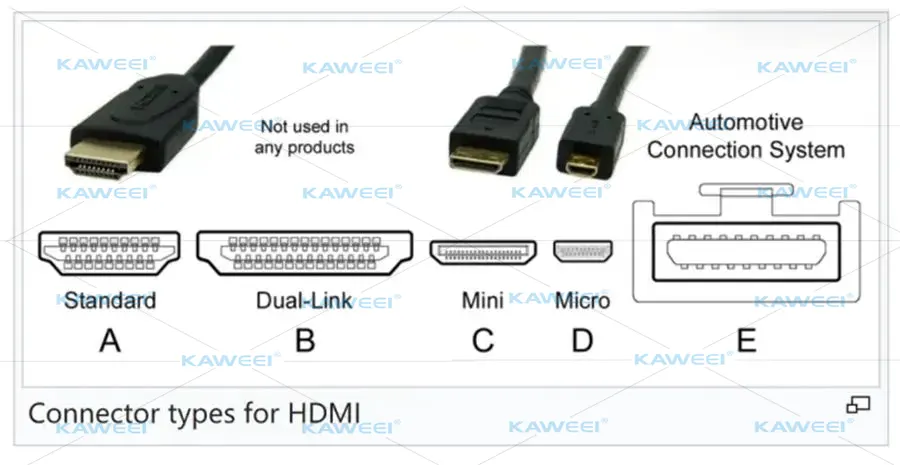

Типы разъемов HDMI

Разъемы HDMI классифицируются на пять типов: A, B, C, D и E.

• Тип A является наиболее распространенным. Обычно встречается в таких устройствах, как ЖК-телевизоры и核心 модули (core modules). Разъем Type A имеет 19 контактов, ширину 13,9 мм и толщину 4,45 мм. Приблизительно 99% устройств, оснащенных HDMI, используют этот размер разъема.
• Тип B чрезвычайно редок. Имеет 29 контактов и ширину 21 мм, предлагая почти вдвое большую пропускную способность, чем Type A. Считается избыточным для потребительских приложений и используется только в специализированных профессиональных средах.
• Тип C (Mini HDMI) предназначен для компактных устройств. Размером 10,42 × 2,4 мм, он почти на треть меньше, чем Type A, и имеет ограниченное применение.
• Тип D (Micro HDMI) — это новейший тип разъема. Он имеет еще более уменьшенный размер с двухрядной конструкцией контактов. Похожий по размеру на разъем Mini USB, он более подходит для портативных и бортовых устройств.
• Тип E в основном используется в автомобильных аудио-видеосистемах. Из-за нестабильной природы бортовых сред разъем HDMI Type E разработан to be ударопрочным, влагостойким, высокой прочности и устойчивым к широкому диапазону температур. Он включает механизм механической блокировки для обеспечения надежности соединения.

Хотя типы разъемов HDMI различаются, их функциональность остается consistent. Качественный разъем HDMI обычно выдерживает не менее 5000 циклов сопряжения; даже при ежедневном использовании он может прослужить более 10 лет, демонстрируя высокую долговечность.

Также стоит отметить, что HDMI обратно совместим с интерфейсами DVI. Используя адаптер HDMI-to-DVI, можно подключить старые устройства DVI. Поскольку DVI также использует технологию TMDS (Transition Minimized Differential Signaling), видеосигнал может передаваться seamlessly. Однако устройства DVI не поддерживают CEC (Consumer Electronics Control) и не могут принимать аудиосигналы (может потребоваться регулировка grayscale). Таким образом, дисплеи только с интерфейсами DVI все еще могут быть подключены к источникам HDMI.

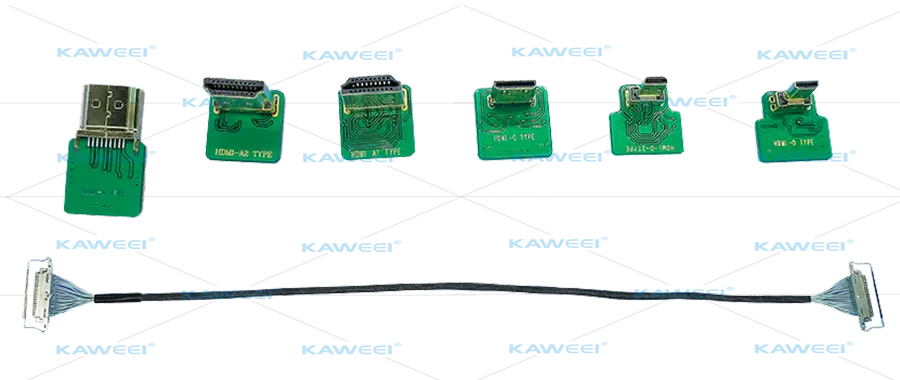

Ключевые соображения при заказе пользовательских кабельных сборок HDMI:

• Определение требований к пропускной способности: Точно определите требуемую версию HDMI (например, 2.0, 2.1) и пропускную способность кабеля на основе разрешения видео (например, 4K@60Hz/120Hz, 8K) и поддержки HDR, чтобы обеспечить передачу сигнала без потерь.
• Выбор разъема и определение распиновки: Строго соблюдайте типы портов устройств (Standard HDMI, Mini HDMI, Micro HDMI) для определения мужских/женских разъемов и назначения контактов, избегая физической несовместимости или misalignment сигнала.
• Спецификация кабеля и экранирование: Выбирайте appropriate сечение провода (например, AWG26/28) в зависимости от расстояния передачи. Для дальней передачи отдавайте приоритет двухслойному экранированию (фольга + оплетка) для сопротивления электромагнитным помехам и сохранения целостности сигнала.
• Технология разъемов и strain relief: Используйте позолоченные разъемы для снижения импеданса. Для промышленных, автомобильных применений или применений в БПЛА указывайте разъемы с механизмами блокировки или литыми strain relief для повышения устойчивости к ударам и вибрации.
• Тщательное тестирование и валидация: Последующие производственные испытания должны включать анализ глазковой диаграммы, чтение EDID, стресс-тестирование пропускной способности и испытания на долговечность циклов сопряжения, чтобы обеспечить соответствие стандартам HDMI и долгосрочную надежность.

Вы всегда можете связаться с нами, чтобы узнать больше о пользовательских кабельных сборках HDMI. Наша команда готова предоставить профессиональные решения, tailored к вашим конкретным требованиям и применениям, обеспечивая надежную connectivity и производительность.
