磁気コネクタワイヤーハーネス

磁気コネクタワイヤーハーネス

• 2025-08-13 09:55:13
• -- Kaweei

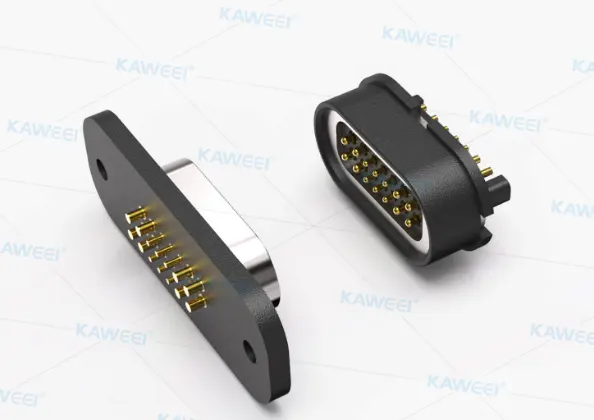

磁気コネクタは、磁力を利用して迅速な嵌合および分離を実現する電気またはデータコネクタの一種です。

その主な特徴には、自動吸着、精密な位置決め、簡単な組み立て/分解が含まれます。

頻繁な接続サイクルや誤接続防止設計が必要なアプリケーションで人気があります。

磁気コネクタの典型的な構造は、一般に2つの主要部分で構成されます：磁気モジュールと電気接点モジュール。一般的なタイプと構造には以下のものがあります：

磁気コネクタの基本的な構成要素：

• 磁石
• 電気接点
• 絶縁ハウジング
• シェル / シールド
• キーイングおよび誤接続防止機能
• シール / ガスケット

磁気コネクタの一般的な構造タイプ：

• フラッシュタイプ：両方の嵌合面がほぼフラットで、清潔な外観と簡単な清掃が可能です。医療機器およびウェアラブルデバイスで使用されます。
• オス/メスタイプ：片側に突出したピンがあり、もう片側に位置決め用のくぼみがあります。産業機器および自動車インターフェースで使用されます。
• リング磁石タイプ：接点の周りに磁石が配置され、均一な吸引力を提供します。ノートパソコンおよびタブレットの充電に使用されます。
• 多極配置：位置決め精度を向上させるために磁極が交互に配置されます。高速データおよび精密機器で使用されます。
• 回転可能タイプ：接続後、インターフェースを360°回転できます。充電ドックおよび車両の充電で使用されます。

磁気コネクタケーブルアセンブリをカスタマイズする際には、以下を確保する必要があります：

• 電気的安全性（定格電流、電圧、短絡保護）
• 機械的信頼性（適切な磁力、キーイングと位置決め、防水防塵）
• ハーネスの耐久性（適切なワイヤーゲージ、シールド、ストレインリリーフ）
• 安全性とコンプライアンス（磁場の影響、認証要件）
• 生産管理（一貫性テスト、バックアップソーシング、メンテナンスの容易さ）

Kaweeiは信頼できるカスタムワイヤーハーネスメーカーです。私たちはさまざまな業界向けに高品質でオーダーメイドのワイヤーハーネスソリューションを提供しています。カスタムワイヤーハーネスが必要な場合は、お問い合わせください。お手伝いできる準備ができています！

よくある質問：

1. Kaweeiはどのような種類の磁気コネクタハーネスをカスタマイズできますか？

Kaweeiは、フラッシュタイプ、オス/メスタイプ、リング磁石タイプ、多極、回転可能コネクタなど、さまざまなアプリケーションに対応したさまざまなタイプをカスタマイズできます。

2. Kaweeiはカスタム磁気コネクタハーネスで電気的安全性をどのように確保していますか？

定格電流および電圧要件を満たすために、適切なワイヤーゲージ、接点、絶縁材料を選択し、安全で信頼性の高い動作を確保します。

3. Kaweeiは機械的強度と耐久性をどのように保証していますか？

高品質の磁石を使用し、適切な磁力、誤接続防止機能、防水性、ストレインリリーフを設計して、耐久性を確保します。

4. Kaweeiは大量生産と品質テストに対応できますか？

はい、大口注文に対して一貫した電気的、機械的、磁気的性能を確保するための完全な生産およびテストシステムを備えています。

5. Kaweeiは磁気コネクタハーネスの認証をサポートしていますか？

はい、UL、CE、RoHSなどの認証を満たすお手伝いができ、自動車または医療アプリケーション向けの特殊な業界標準をサポートできます。
