スプリングコネクタ

スプリングコネクタ

スプリングコネクタは、内部スプリング構造を持つコネクタまたはターミナルアセンブリの一種で、スプリング機構を通じて電気接続を達成します。

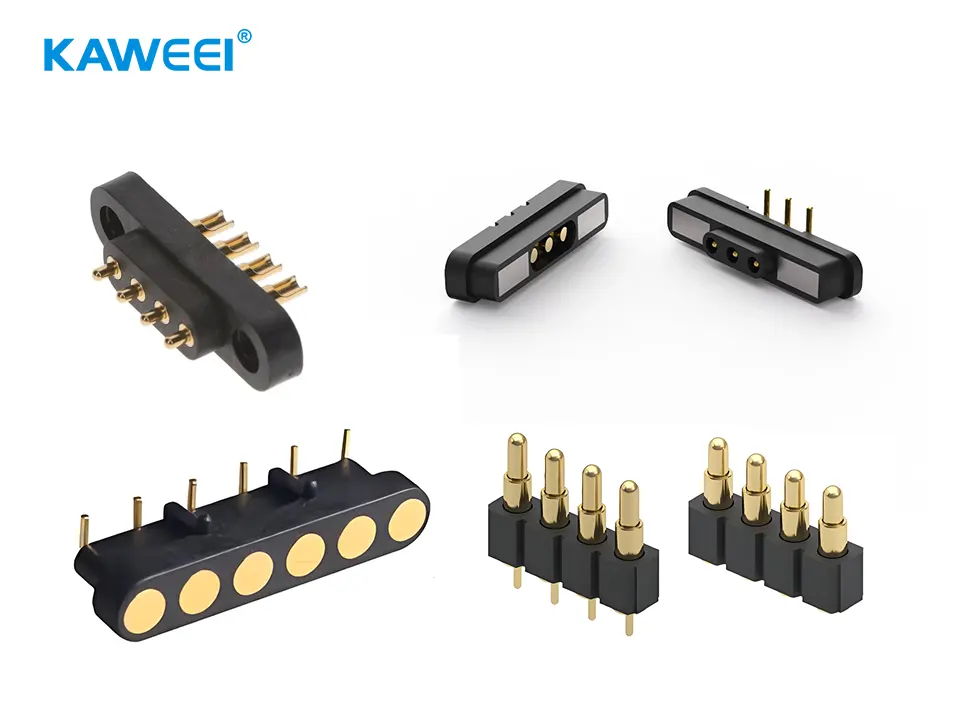

Spring Connectors

スプリングコネクタの中核コンポーネント:

  • プランジャ : ターゲット端子に接触し、電流を導きます。通常、導電性と耐食性を確保するために金メッキ。
  • スプリング : 安定した接触力を提供し、プランジャーの軸方向の移動を可能にし、信頼性の高い接続を保証します。
  • バレル : スプリングを囲み、プランジャの動きをガイドし、構造の安定性と完全な導電経路を確保します。
  • ハウジング : ピンコンポーネントを固定し、ピン位置合わせを維持し、耐熱性と難燃性を提供します。
  • テール : PCB または配線ハーネスに接続し、表面マウント、スルーホール、またはクリムターミナル形式で利用できます。

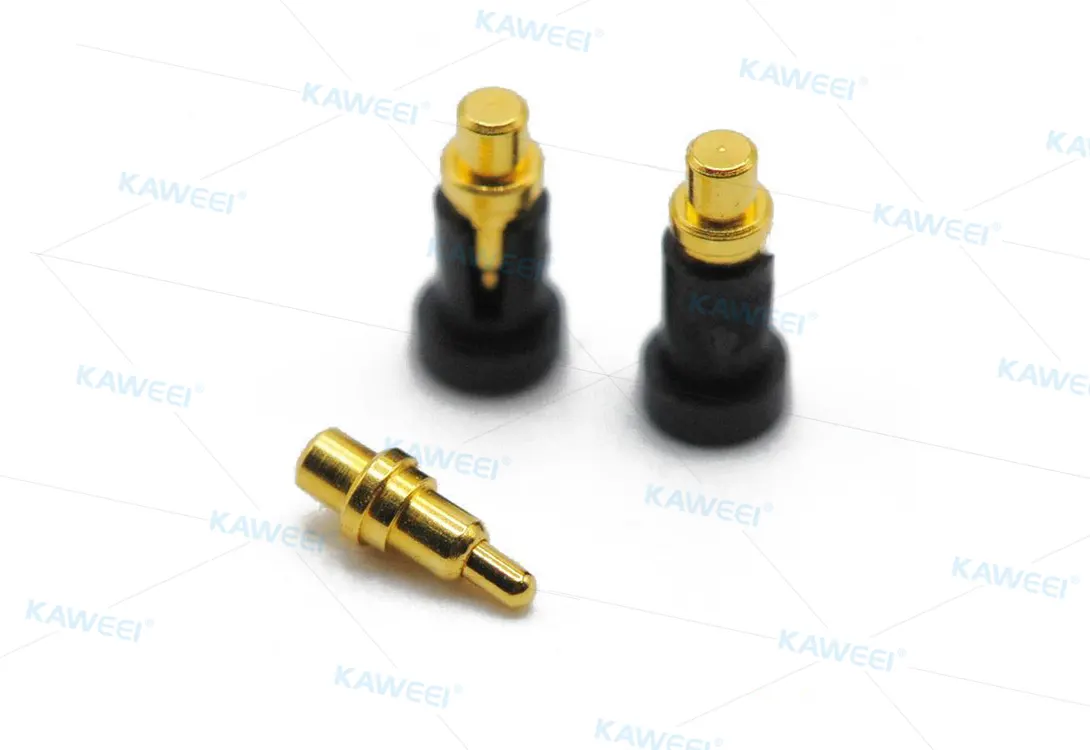

Spring Connector

スプリングコネクタの主な利点:

  • 高い信頼性接触性能 : バネ負荷型接触を使用し、一貫した安定した接触圧を提供し、振動、熱膨張などの要因による接触不良を効果的に防止します。
  • 優れた耐振 · 耐衝撃性 : スプリング構造はクッション特性を有し、車載 · 産業用ハーネスなどの高振動 · 高衝撃環境に適しており、接続の安定性を確保します。
  • 高いアセンブリの柔軟性 : 特定の浮遊補償機能を持ち、組立中のアライメントの難易度を低減し、交尾時のわずかな変位と公差を可能にします。
  • コンパクトなサイズ、省スペース: 小型で軽量な設計は、現代の配線システムのコンパクト性と軽量の要件を満たしています。
  • 高い交尾サイクルに対応: スプリングコネクタは、頻繁に挿入および取り外すように設計されており、モジュラーおよびメンテナンス集約的なアプリケーションに適しています。
  • 強力なカスタマイズ機能 : 電気性能、ピンレイアウト、および機械的寸法に基づいて柔軟にカスタマイズでき、さまざまな配線接続要件を満たす。

様々な産業におけるスプリングコネクタの一般的なタイプと用途

  • 自動車 : センサー、バッテリー管理システム ( BMS ) 春の接触, ポゴピン TE 、デルフィー、ヤザキ
  • 航空宇宙 : 計器、電子制御モジュール スプリングピン、ボードツーボードスプリング オムネティクス、 Harwin
  • 産業用: コントローラー、 PLC 、 I / O ポート スプリングケージターミナル フェニックス、 WAGO
  • コンシューマーエレクトロニクス : 携帯電話、バッテリー、イヤホン マイクロポゴピン ミルマックス、横木
  • 医療: ウェアラブル、診断機器 医療グレードのスプリングピン ハーウィン、アンフェノール
  • 新エネルギー : BMS 、バッテリーモジュール、太陽光発電システム 圧縮コネクタ、スプリング端子 JAE, WAGO, TE

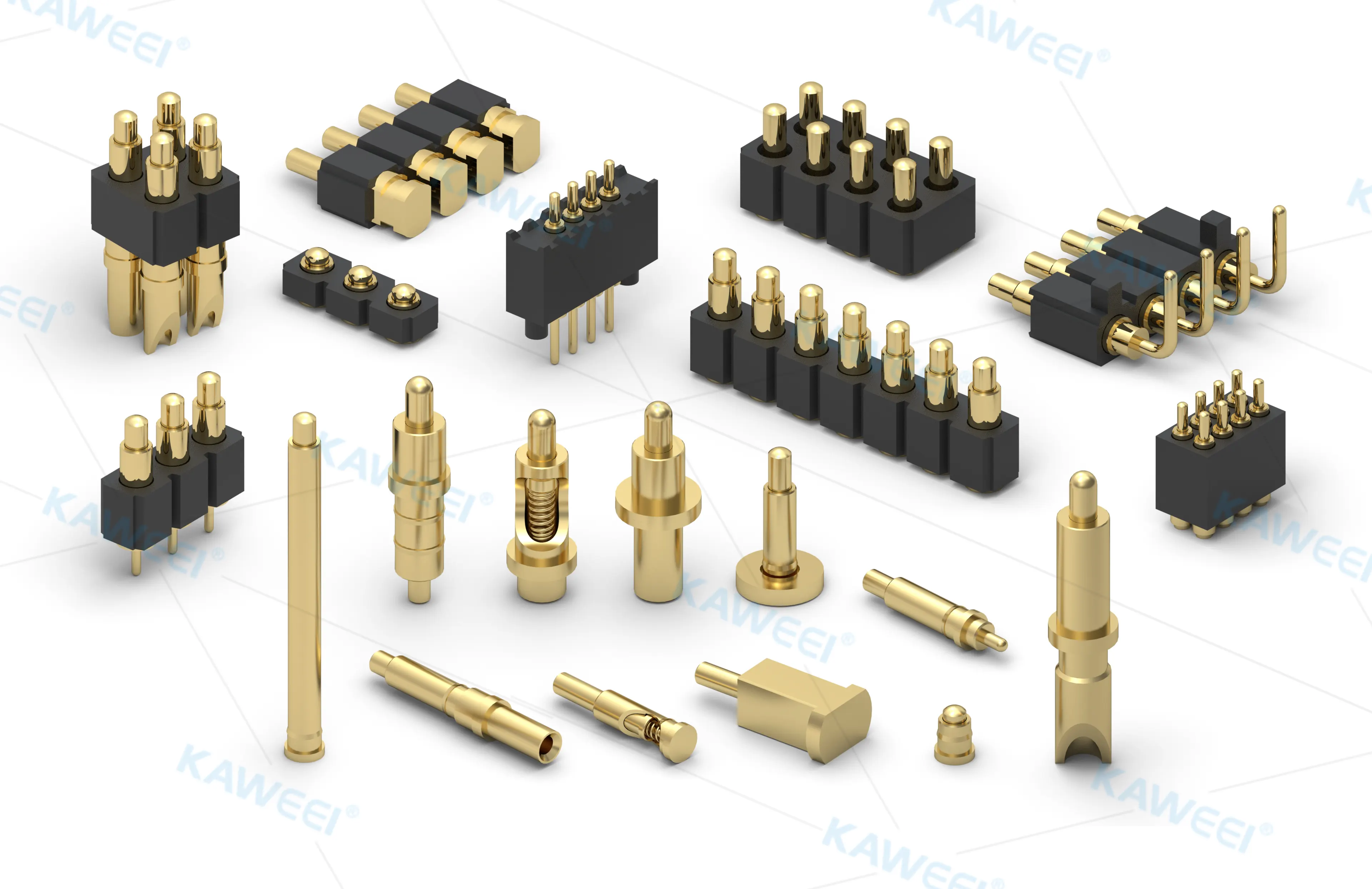

Spring connectors Application areas

スプリングコネクタ FAQ

1.スプリングコネクタとは何ですか ?

スプリングコネクタは、自動車、エレクトロニクス、産業分野で一般的に使用されている、信頼性の高い電気接続を確保するために使用される内部スプリング構造を持つコネクタです。

2.その利点は何ですか ?

  • 安定した信頼性の高い接触
  • 振動および耐衝撃性
  • コンパクトで省スペース
  • 高い交配サイクルをサポートし、モジュラー使用に最適です

3. Kaweei が提供するスプリングコネクタの種類は ?

Kaweei 提供 :

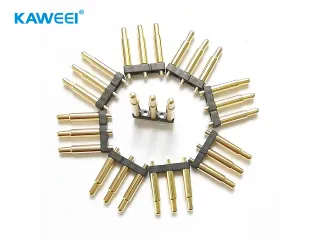

  • スプリングピン ( ポゴピン )
  • 春葉端末
  • スプリングケージターミナル
  • ボード間スプリングコネクタ
  • SMT / DIP / クリムテールオプション

4.カスタマイズできますか ?

はい、 Kaweei はピン数、電流定格、めっき、サイズ、およびその他の要件に基づいてカスタマイズできます。

Kaweei は、カスタマイズされた配線ソリューションを専門とするプロの配線ハーネスメーカーです。スプリングコネクタまたは完全な配線ハーネスアセンブリを必要とする場合でも、 Kaweei は特定の要件を満たす柔軟なカスタマイズを提供します。

Feel free to お問い合わせ 専門家のアドバイスとプロジェクトに最適な配線ハーネスソリューションをいつでもお受けください。高品質のワイヤーハーネス製造のための信頼できるパートナー — Kaweei 。
