為什麼 100% 測試對客製化線束至關重要？
客製化線束往往應用在汽車安全系統、醫療設備、工業機器人等關鍵場景。一個未檢測到的開路、短接或絕緣缺陷，可能導致設備停機、安全失效甚至人身傷害。對於多分支、多連接器、混合信號類型的複雜線束，抽檢無法覆蓋所有潛在風險點 —— 只有逐根全檢，才能確保交付的每一條線束都符合設計要求。
Kaweei 將 100% 電氣測試嵌入從開發到量產的完整製造鏈路，覆蓋開發驗證、量產全檢、信賴性測試三大階段。
一、開發階段測試（設計驗證）
在產品進入量產前，DFM 評審階段即啟動第一輪電氣驗證，確保設計本身具備可製造性和可測試性。
1.1 首件驗證測試
l 導通測試（Continuity Test）： 驗證所有導電路徑的連通性，排查錯線、漏線、短路。
l 絕緣電阻測試（Insulation Resistance Test）： 根據不同的線束施加測試電壓，測量導體之間及導體與屏蔽層 / 外露導電部件之間的絕緣電阻，判斷絕緣材料及裝配工藝的可靠性。
l 耐壓測試（Hi‑Pot / Dielectric Withstand Test）：
根據線束額定工作電壓等級，區分以下兩種測試策略，同時全程監測漏電流（Leakage Current）：
（1）低壓線束（≤60V DC / ≤30V AC）： 採用 DC 耐壓測試，典型測試電壓 DC 500V ~ 1000V（依客戶規格），施加時間 1~60 秒。同步監測 DC 漏電流，判定閾值通常 ≤1~5 mA，驗證低壓迴路絕緣層在過壓條件下的完整性。
（2）中高壓線束（>60V DC / >30V AC，含新能源汽車高壓線束、工業設備電源線束等）： 採用 AC 耐壓測試為主、DC 耐壓測試為輔 的雙模驗證策略。AC 測試電壓按額定工作電壓的 2 倍 + 1000V 設定（例如 400V 系統 → AC 1800V），施加時間 1~60 秒，同步監測 AC 漏電流（閾值通常 ≤0.5~5 mA，依線束長度及絕緣材料調整）；
1.2 壓接品質驗證

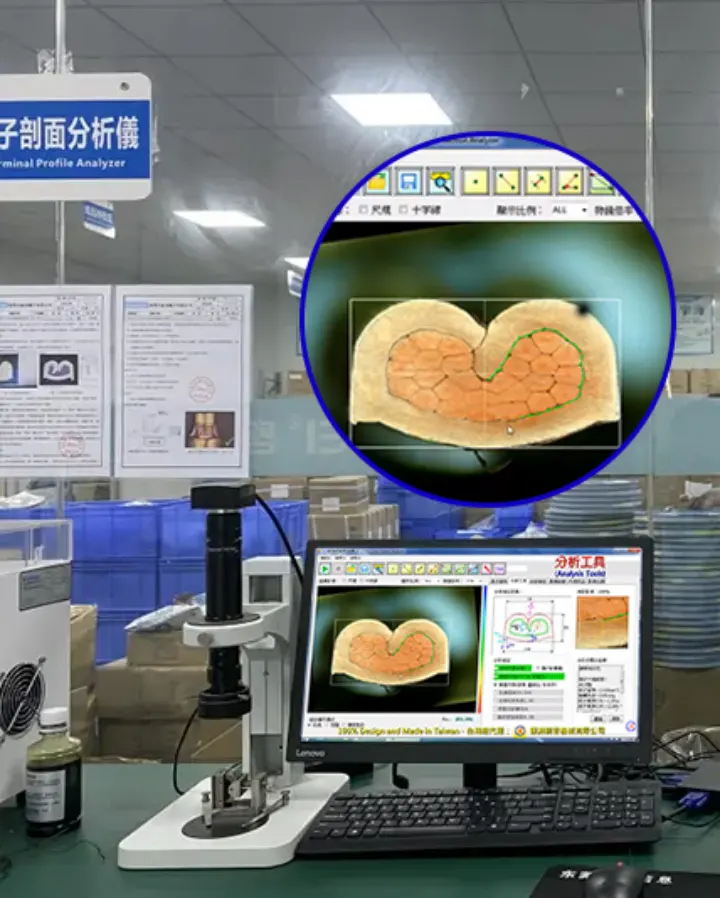

在首件階段對壓接端子進行橫截面分析(Microsection Analysis)，檢測壓接高度（CCH）、壓接寬度（CCW）、導體填充率、端子變形及導體壓接區域完整性等關鍵特徵，確認壓接結構符合端子原廠技術要求及 IPC/WHMA-A-620 Class 2 或 Class 3 等相關標準要求。

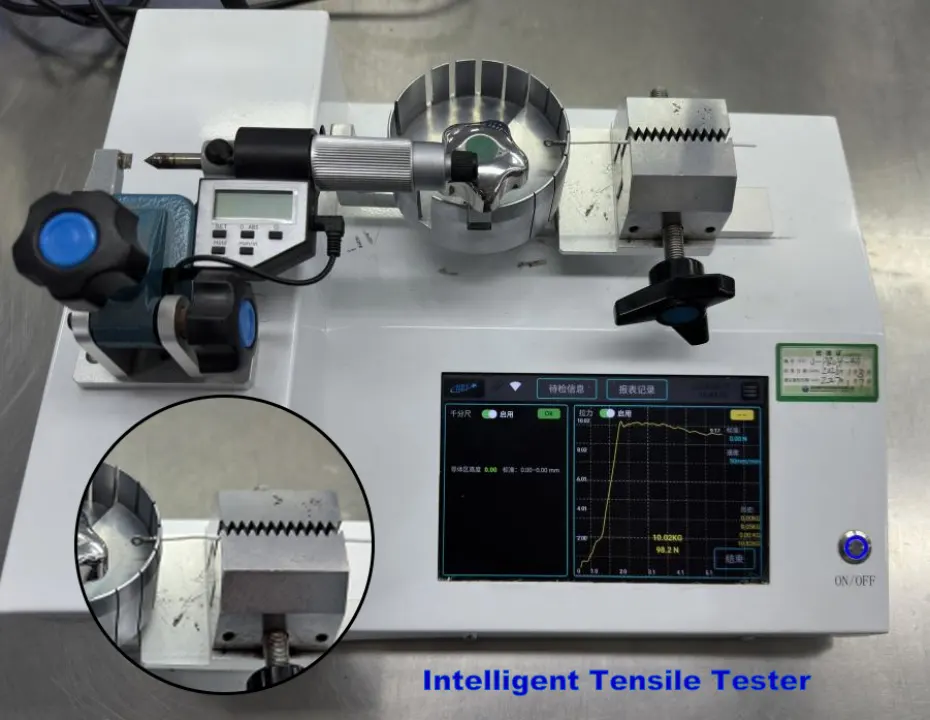

同時，通過端子拉力測試（Crimp Pull‑Force Test），測量每類端子與導線的機械連接強度，確認壓接連接的機械保持力滿足相應技術要求。測試數據與端子型號、線徑、壓接模具編號及工藝參數建立對應關係，形成可追溯的工藝數據，並作為量產階段 SPC（Statistical Process Control）過程監控及異常判定的基礎依據。
二、量產階段測試（過程 + 終檢）
進入量產後，測試策略分為過程測試和終檢測試兩層，實現全鏈路覆蓋。
2.1 過程測試（In‑Process Test）
每道關鍵工序完成後即進行過程檢驗，將缺陷攔截在本工序內。下表展示了各工序對應的測試項目和檢測方法：
工序 | 測試項目 | 測試設備 / 方法 | 抽樣頻率 |
裁線剝皮 | 線長、剝皮長度、線徑 | 全自動線纜加工設備在線檢測 | 首件 + 每 2 小時抽檢 |
端子壓接 | 壓接高度及寬度、截面分析、拉拔力 | 數字千分尺，拉力測試儀，端子截面分析儀 | 首件 + 每 2 小時抽檢 |
焊接 / 超聲波焊 | 焊點強度、接觸電阻 | 微電阻計 + 顯微檢查、耐壓測試 | 首件 + 定時抽檢 |
注塑 / 灌封 | 外觀缺陷、尺寸、絕緣 | 目視檢查 、絕緣電阻測試、氣密測試 | 首件 + 定時巡檢 |
裝配 | 連接器插入力、鎖止確認 | 治具輔助檢測 + 手檢確認 | 100% 逐件檢查 |
上述過程測試數據均錄入 MES 系統，任何異常立即觸發產線停線排查，確保問題不流入下一道工序。
2.2 終檢與出貨驗證（End‑of‑Line Test）
線束完成裝配後，進入最終電氣及功能驗證階段。Kaweei 根據產品的電氣架構、額定電壓、防護等級、應用環境及客戶要求建立對應的終檢測試方案。每一條完成裝配的線束，100% 經過以下電性能測試方可放行。
基礎電氣測試：
l 導通及線序測試（Continuity / Wire Mapping）：對線束各迴路進行逐點檢測，確認導線連接、線序及端子連接狀態正確。
l 絕緣電阻測試：驗證導體之間以及必要時導體與屏蔽層、外露導電部件之間的絕緣性能。
l 耐壓測試（適用時）：按具體線束規格進行 AC/DC Hi‑Pot。
專項功能測試（按產品類型選配）：

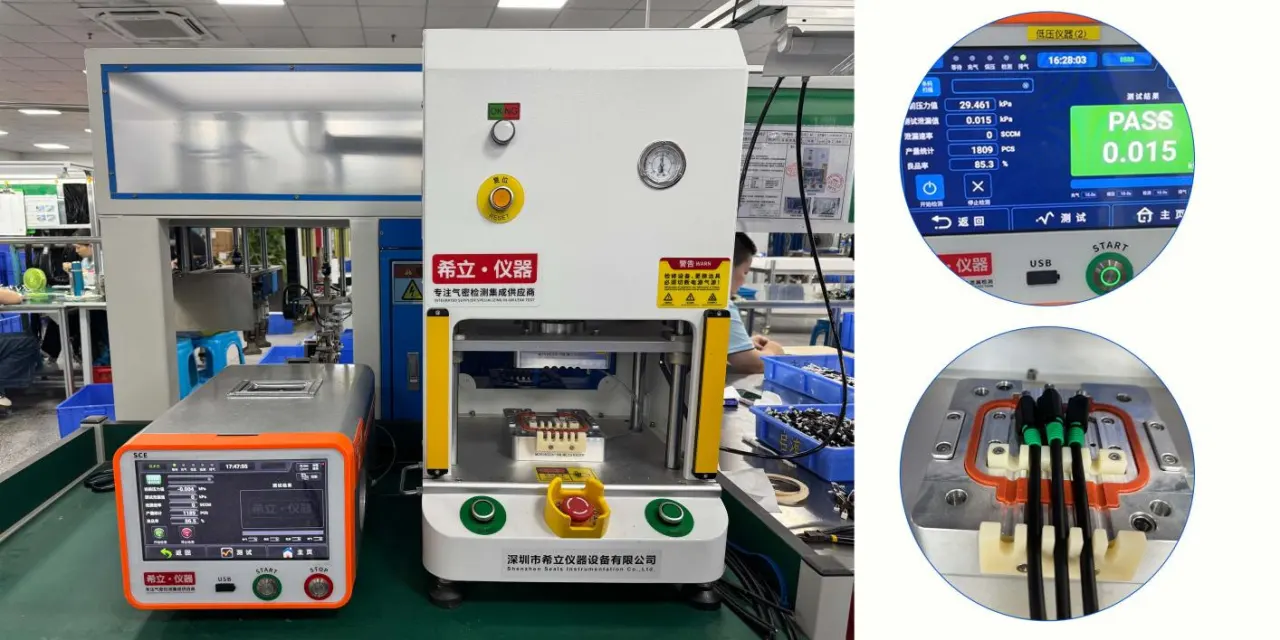

l 氣密性測試（Air Leakage Test）：驗證防水連接器密封性能
l 瞬斷檢測（Intermittent Fault Detection）：動態彎折狀態下的導通連續性
l 屏蔽導通測試：驗證屏蔽層與接地端的電氣連續性
l 其他功能測試：根據產品實際功能，可進一步配置極性、低電阻、傳感器信號、通信及客戶指定功能測試。
2.3 測試數據追溯
所有測試數據通過 MES 系統即時記錄，測試記錄可關聯：
l 產品型號及版本；
l 工單 / 批次號；
l 測試程式及程式版本；
l 測試設備及設備編號；
l 測試時間；
l 操作人員；
l 關鍵測試參數；
l 測試結果及異常記錄。
對於不良產品，系統進行異常結果記錄及隔離管理，避免未經複判或返工確認的產品直接進入出貨流程。通過測試數據與生產資訊的關聯，實現從產品 → 批次 → 測試程式 → 測試結果的完整追溯，為品質分析、異常調查及持續改進提供數據依據。
2.4 測試與失效風險控制
通過明確各項測試的檢測能力與適用邊界，並結合首件驗證、過程監控及量產抽檢，實現從產品開發到量產階段的全過程品質控制。
測試項目 | 測試方法 | 可檢測失效模式 | 常見盲點 | Kaweei 解決方案 |
導通測試 Continuity | 100% 全點位測試，自動進行線序及通斷比對； | 錯線、漏線、短路、斷路、端子未壓接或未插接到位、線序錯誤 | 靜態導通測試難以發現振動、彎折或移動過程中產生的瞬時斷路 | 對動態應用或高可靠性項目，增加搖擺、彎折或動態導通驗證 |
絕緣電阻 Insulation Resistance | 根據產品額定電壓及客戶規範設定測試電壓；絕緣電阻判定值依據產品規格設定 | 絕緣破損、受潮、污染、異物搭接、端子間異常洩漏 | 絕緣電阻合格≠絕緣無隱患，絕緣電阻測試對局部微小缺陷（內部氣泡、針孔、局部碳化點）、早期微觀老化、僅在高電場下激發的擊穿隱患幾乎沒有分辨能力。 | 採用組合測試方案：絕緣電阻初篩→耐壓試驗考核→關鍵部件加做局放 / 介損分析。 |
耐壓測試 Hi‑Pot | 根據額定電壓及產品標準確定 AC 或 DC 測試電壓、升壓時間、保持時間及漏電流限值 | 絕緣層微裂紋、薄弱點、爬電距離 / 電氣間隙不足、注塑或灌封缺陷導致的絕緣失效 | 測試只做單根導體對地測試，忽略了芯線與芯線之間的測試。常見絕緣缺陷（如壓接銅屑穿透、絕緣皮破損搭線、焊點距離過近），僅靠對地測試完全無法檢出。 | 多芯產品須覆蓋兩類測試：每根導體對屏蔽 / 接地、每兩根導體之間測試； |
端子拉拔力與壓接截面分析 | 按端子、導線規格及供應商技術要求設定拉拔力判定值；對截面檢查 CCH、CCW、導體填充狀態、導體和端子及壓接區域完整性； | 壓接不足、虛壓、壓接變形異常、導體損傷、導體填充異常及其他內部缺陷 | 屬於破壞性驗證，通常無法對每個產品進行檢測，單次首件分析不能代表整個量產過程。 | 在首批生產、更換壓接模具、線材時，都要做切面檢測。 將切面檢測結果和壓接參數、模具編號綁定記錄，給後續量產提供依據。 |
氣密性測試 Air Leakage | 根據產品密封結構採用正壓或負壓衰減法進行測試；測試壓力、穩定時間、測試時間及允許洩漏量根據產品結構和密封要求設定 | 密封圈壓縮不足、防水塞異常、包覆缺陷、殼體密封不良、連接區域洩漏等 | 氣密性測試主要驗證密封結構的洩漏性能，不能直接等同於 IP67/IP68 等級；不同結構需要不同的測試壓力及洩漏判定值 | 根據產品結構，定制對應的氣密性測試方案和判定閾值；對於 IP67/IP68 項目，結合實際浸水時間/浸水深度進行等級驗證，並進行實際浸水環境模擬測試。 |
溫升測試 Temperature Rise | 根據產品額定電流及實際工作條件進行持續通電測試，監測端子、接點及導體溫升 | 壓接電阻過高、端子接觸不良、導體截面積不足、連接點局部發熱 | 線束發熱包含導線本體發熱和端子接觸發熱兩部分，溫升超標只歸因於線徑，忽略端子接觸問題。 | 多點測溫定位熱點：分別測導線本體、壓接處、插接面的溫度；若溫升顯著高於導線本體，優先排查壓接工藝、接觸電阻、端子匹配度。
|
三、信賴性驗證測試
除生產端的日常測試外，Kaweei 實驗室還針對汽車、工業及軍用等嚴苛應用場景，提供以下信賴性測試服務。
3.1 環境可靠性測試
3.1.1 恆溫恆濕測試（Constant Temperature & Humidity）
什麼是恆溫恆濕測試？——將線束樣品放置在受控溫度、濕度環境箱內持續暴露，觀察絕緣材料、線纜護套、連接器、橡膠密封件、金屬端子在長期溫濕度應力下，機械結構與電氣性能的穩定性，評估材料老化趨勢。
為什麼要執行恆溫恆濕測試？汽車機艙部件、戶外自動化設備、工業控制櫃線束，部分醫療設備也可能面臨溫濕度變化或長期高濕環境。高溫高濕環境會促使材料吸濕，帶來絕緣電阻衰減、金屬端子腐蝕、密封件性能改變、塑料本體力學性能劣化等風險，最終造成連接器接觸不良。
Kaweei 配備可程式恆溫恆濕試驗箱，溫度範圍 -70℃ ~ +150℃、濕度範圍 10% ~ 98% R.H.，滿足IEC 60068‑2濕熱試驗標準。支持恆定濕熱、交變濕熱、溫濕度組合循環等多種試驗模式，可依據客戶規格定制溫濕度剖面（Profile）。
3.1.2 冷熱衝擊測試（Thermal Shock）
什麼是冷熱衝擊測試？——將線束樣品在高溫腔體、低溫腔體之間快速切換，使產品承受劇烈溫差變化。冷熱衝擊的考核重點不單是最高、最低溫度，更是溫度快速切換帶來的熱機械應力。
為什麼要執行冷熱衝擊測試？線束組件包含多種材質：銅導體、金屬端子、塑料連接器、橡膠密封圈、灌封膠。各類材料熱膨脹係數各不相同，溫度極速交替變化時，各部件膨脹、收縮速率不一致，會在結合位置持續累積應力。長期循環後可能產生材料微裂紋、密封間隙、壓接 / 焊點熱疲勞、灌封開裂，直接破壞連接器防水能力，引發接觸故障。
Kaweei 配備兩箱式冷熱衝擊試驗箱，衝擊溫度範圍 -55℃ ~ +150℃，高低溫槽切換 ≤10 秒、恢復時間 3~5 分鐘。滿足 GB/T 2423.22溫度衝擊試驗標準。
測試 | 主要模擬 | 重點發現 |
恆溫恆濕 | 長時間高溫高濕 | 吸濕、老化、絕緣下降、腐蝕 |
冷熱衝擊 | 快速溫度變化 | 熱脹冷縮、材料應力、密封失效、熱疲勞 |
3.1.3 鹽霧測試（NSS / AASS / CASS）
通過鹽霧試驗箱模擬含鹽潮濕腐蝕氛圍，評估線束金屬部件抗腐蝕能力。C1‑C5 為 ISO 12944 中定義的腐蝕環境分類；NSS（中性鹽霧）、AASS（乙酸霧）、CASS（銅加速乙酸霧） 則是鹽霧試驗方法。
在含鹽、潮濕環境下，端子鍍層、連接器金屬殼體會發生腐蝕。腐蝕會造成鍍層破壞、接觸電阻漂移升高，帶來信號中斷、連接失效風險。鹽霧測試不只是觀察樣品是否生鏽，核心驗證腐蝕環境下整套連接系統機械夾持力與電氣連接能否維持設計要求。
腐蝕等級 | 腐蝕環境 | 典型應用場景 | 可能涉及的線束應用場景 |
C1 | 極低 | 乾燥、潔淨室內 | 普通電子設備內部 |
C2 | 低 | 一般室內、低污染環境 | 一般工業設備 |
C3 | 中等 | 城市、工業環境、中等濕度 | 工業自動化、戶外控制設備 |
C4 | 高 | 高濕、工業污染、沿海等 | 汽車、戶外設備、工程機械 |
C5 | 非常高 | 嚴苛工業、海洋、強腐蝕環境 | 海洋設備、港口設備、重工業 |
實際腐蝕等級應根據產品安裝位置、環境濕度、污染程度、鹽分暴露及客戶規範進行評估，不能僅根據產品所屬行業直接確定。測試持續時間和判定標準根據具體產品標準、客戶規範及材料體系確定。
3.1.4 振動測試（Vibration Test）
按 ISO 16750-3:2023（道路車輛 — 機械載荷）執行正弦掃頻、寬帶隨機振動及機械衝擊測試，同時支持 IEC 60068-2-6（正弦振動）和 IEC 60068-2-64（寬帶隨機振動）通用標準；驗證連接器鎖止結構及壓接點在動態應力下的接觸可靠性
3.2 機械壽命與合規測試
- 插拔耐久測試（Mating Cycle Test）： 驗證連接器在數百至數千次反覆插拔後接觸電阻與插拔力的變化趨勢。
- 線束彎折壽命（Flex Life Test）： 模擬拖鏈和機器人關節場景，驗證高柔性線束的彎折疲勞壽命。
- RoHS 2.0合規檢測：自有 XRF 螢光光譜儀，覆蓋鉛、汞、鎘、六價鉻等10種有害物質篩查。
結語
100% 電氣測試不是一個附加服務，而是 Kaweei 每一條線束的出廠標準。
從一張圖紙到最終交付，每一次通斷、每一組絕緣參數、每一個端子的拉力值，都在我們的測試體系中留下了可追溯的數位化記錄。Kaweei 的測試體系覆蓋開發驗證、量產全檢、信賴性評估三大階段，全流程符IPC/WHMA-A-620，並通過 ISO 9001 / IATF 16949 / ISO 13485 三重體系認證。
需要一份針對你產品的測試方案？ 把線束圖紙或應用場景發給我們，工程團隊會輸出一份逐項到參數的測試項目清單與判定閾值建議。歡迎聯繫 Kaweei 工程團隊。
