什么是线束？

什么是线束？

• 2025-09-11 11:27:06
• -- 管理员

汽车线束是连接车辆中所有电气和电子组件的电线和电缆组件，如传感器、电子控制单元（ECU）、电池和执行器。
它们作为车辆的"神经网络"，负责传输电力和数据以支持关键操作，如转向和制动，以及通风和信息娱乐系统等次要功能。
鉴于车辆恶劣的运行环境，包括高温、湿度、振动和灰尘，线束不仅要确保电气系统的稳定运行，还要提供对磨损、湿气、短路甚至火灾的强大保护。
通过有组织地捆绑数公里的电线，线束还节省空间、简化安装并实现标准化生产，从而大大提高装配效率。

线束是如何制造的？

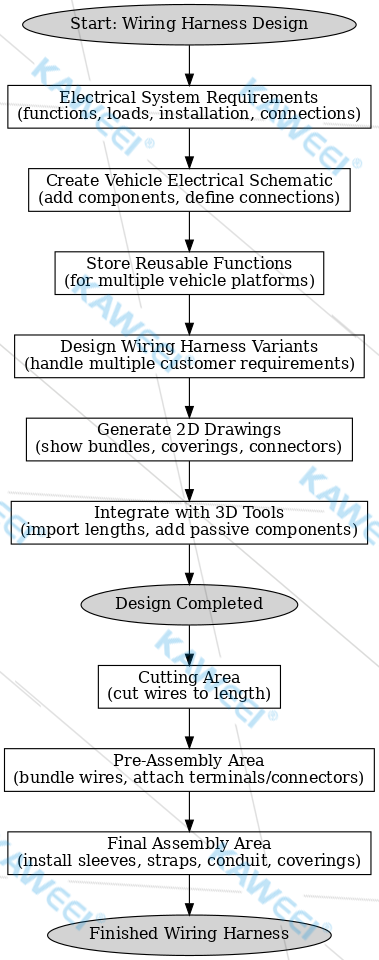

线束的制造分为两个阶段：软件设计和物理制造。
在软件设计阶段，电气系统工程师首先定义整体系统功能、负载和连接要求。
基于这些要求，绘制完整的车辆电气原理图，并建立可重用的组件库。
接下来，设计人员以模块化方式处理不同的客户配置需求，避免为每个变体单独设计，从而节省时间和成本。
完成后，生成2D图纸，显示电线捆绑方法、保护材料和连接器布局。
这些设计数据进一步与3D机械设计工具集成，以准确确定电线长度、添加夹子和其他无源组件，最终形成完整的设计包。
在物理制造过程中，设计数据被转移到工厂，在那里经过切割、预装配和最终装配阶段，形成成品线束。

制造线束面临哪些挑战？

然而，线束设计过程远非简单。
随着车辆电气化水平的提高，线束设计的复杂性和挑战不断增长。
第一个问题是数据不一致和重用困难。全球团队通常使用不同的工具进行设计，这很容易导致"共享"数据随时间推移而出现分歧。这使得重用变得困难，并对项目进度和成本产生负面影响。
第二个问题是系统集成度低。设计变更无法在多个工具和数据库之间自动同步，通常需要半手动操作，增加错误风险。
最后，传统流程严重依赖物理原型来识别问题，这意味着错误通常在项目后期被发现。这严重延迟了上市时间并消耗大量资源。

为了应对这些挑战，现代电子设计自动化（EDA）工具提供了有效的解决方案。
首先，EDA工具通过平台驱动的设计和自上而下的基于连接性的设计流程，确保整个工作流程中的数据一致性和可重用性，从而缩短上市时间。
其次，通过建立统一的中央设计数据库，它们支持并发多用户设计和选项管理，避免因系统集成不良导致的质量问题。
最重要的是，EDA工具将仿真和验证提前到设计阶段，实现真正的"左移"设计。
设计人员可以使用内置仿真器在流程早期进行直流分析、电压降分析和连接性检查，在物理原型制作之前识别和解决问题。
这不仅提高了设计质量和系统鲁棒性，还允许进行广泛的"假设分析"以优化电气系统架构并实现负载平衡。

Kaweei专注于高效、高质量的定制线束。从汽车到工业和电子应用，我们提供根据客户需求量身定制的可靠线束解决方案。凭借先进的制造和严格的质量控制，Kaweei确保更安全、更耐用的连接，使开发和批量生产更加容易。

总之，作为车辆电气系统的核心组件，线束设计的质量和效率直接影响整体车辆性能和开发时间表。
面对日益复杂的设计要求，现代EDA工具凭借其在数据一致性、系统集成和早期设计验证方面的优势，为线束工程提供了强大支持，并已成为汽车电气化进步的关键推动力。
